外螺纹角式针型阀J24W
栏目：业界资讯 发布时间：2021-10-12
外螺纹角式针型阀,J24W/H外螺纹角式针型阀是一种可以精确调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀
外螺纹角式针型阀型号规格J24W-6.4MPa J24W-10MPa
|
|
外螺纹角式针型阀 |
|
J24W/H |
|
|
手动 |
|
螺纹,卡套 |
|
|
热锻压阀体 |
|
锥面密封 |
|
|
1.6MPa-32.0MPa |
|
DN3-25 |
|
|
碳钢,不锈钢等 |
|
承质品牌 |

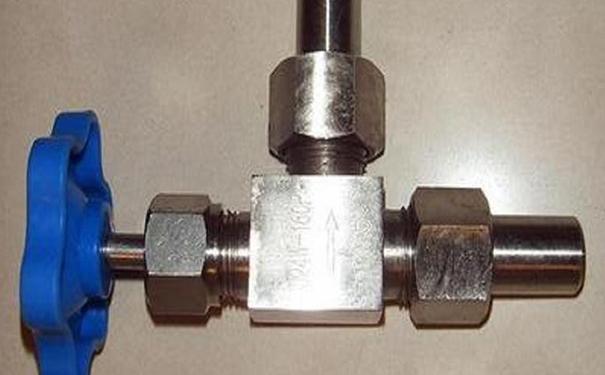

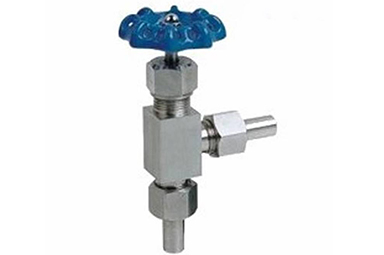

外螺纹角式针型阀,J24W/H外螺纹角式针型阀实物图
外螺纹角式针型阀,J24W/H外螺纹角式针型阀应用规范
2、连接形式：对焊式管接头；内螺纹连接
3、结构特征：锥面密封；浮动阀瓣;直角式通道
4、阀门检验和试验：GB/T
5、材料：碳钢按GB/T
外螺纹角式针型阀,J24W/H外螺纹角式针型阀主要零件材料
| 零件名称Part name | 阀体、阀盖Body,Bonnet | 阀杆、阀瓣Stem,Disc | 填料Packing |
| J24W-160P-DN3 | 铬镍不锈刚 | 不锈钢 | PTFE、柔性石墨 |
| J24W-320P-DN6 | 优质碳钢 | 铬镍不锈钢 | PTFE、柔性石墨 |
外螺纹角式针型阀,J24W/H外螺纹角式针型阀应用规范
| 型号Type | 公称压力(MPa) | 试验压力PS(MPa) | 工作压力(MPa) | 工作温度() | 适用介质 | ||
| 壳体 | 密封（液） | 密封（气） | |||||
| J24W-160P-DN3 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤200 | 液化石油气水、油品等 |
| J24W-320P-DN6 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425 | |

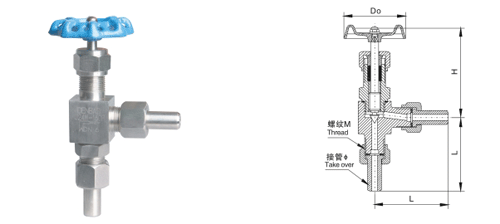

外螺纹角式针型阀,J24W/H外螺纹角式针型阀应用规范
| 型号 | 公称直径DN(mm) | 尺寸 | 重量(Kg) | |||||
| L1 | Do | D2 | H | H1 | D1 | |||
| J24W-160P-DN3 | 3 | 80 | 65 | 159 | 170 | 14 | 3 | 1.0 |
| J24W-320P-DN6 | 6 | 80 | 65 | 159 | 170 | 14 | 6 | 1.0 |
声明：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的外螺纹角式针型阀J24W性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
