焊接式针型阀 |
|
J61Y/W，J23W |
|
|
手动 |
|
焊接式 |
|
|
热锻压阀体 |
|
锥面密封 |
|
|
1.6MPa-32.0MPa |
|
DN6-32 |
|
|
碳钢,不锈钢等 |
|
承质品牌 |
J61W焊接式针型阀主要技术参数：
焊接式针型阀,J61Y/W焊接式针型阀,是电力,电气,机电设备工程,电控设备工程中应用最多的阀门之一,由于其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中。比其他类型的阀门能够耐受更大的压力，该阀的密封性良好，一般用于较小流量，较高压力的气体或液体（如蒸汽、油品）介质的密封。
J61Y焊接式针型阀主要零件材料Materials for main parts
设计与制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
结构长度：GB12221
检验与实验：GB/T13927
焊接式针型阀,J61Y/W焊接式针型阀主要零件材料
|
零件名称 |
阀杆、阀盖、螺栓 |
阀杆、阀瓣密封圈 |
填料 |
垫片 |
手柄 |
|
J61Y-170V |
铬镍不锈钢 |
不锈钢 |
PTFE、柔性石墨 |
橡胶石棉板 |
优质碳钢 |
焊接式针型阀,J61Y/W焊接式针型阀主要性能参数
|
型号 |
公称压力 |
试验压力PN(MPa) |
工作压力(MPa) |
工作温度() |
适用介质 |
||
|
壳体 |
密封 |
密封 |
|||||
|
J61Y-170V |
24.0 |
7.0 |
17.6 |
0.6 |
17.0 |
V≤570 |
电站、石油气、水、油品等 |
|
FJ61Y-160p |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
P≤350 |
|
|
T61Y-320 |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤350 |
|
|
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤350 |
||

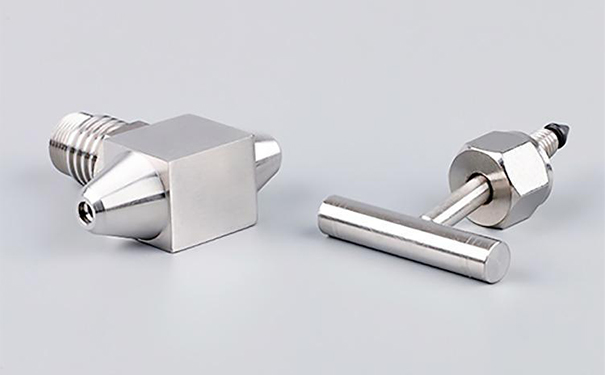

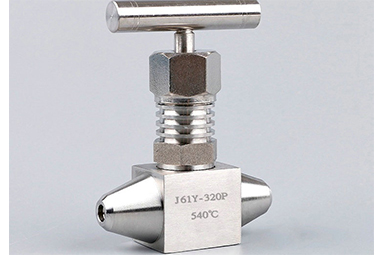

焊接式针型阀,J61Y/W焊接式针型阀实物图
声明：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的焊接式针型阀型号规格J61W性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
