内螺纹针型阀J13W
栏目：业界资讯 发布时间：2021-10-12
内螺纹针型阀,J13W内螺纹针型阀采用锻管连接和螺纹连接,适用燃气设备容器连接压力表测量配套等其它燃气管路上。
内螺纹针型阀规格型号J13W
| 产品名称： | 内螺纹针型阀 |
|
J13W |
|
|
手动 |
|
螺纹 |
|
|
热锻压阀体 |
|
锥面密封 |
|
|
1.6MPa-32.0MPa |
|
DN6-40 |
|
|
碳钢,不锈钢等 |
|
承质品牌 |
内螺纹针型阀J13W应用规范
设计制造：ANSI B16.34-1996
连接形式：NPT内螺纹连接；SW承插焊连接
结构特征：锥面密封；旋塞提升式
阀门检验和实验：API STD 598-1996
材料：碳钢按ASTM A105-1991
不锈钢按ASTM A276-1992
内螺纹针型阀J13W适用范围
当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
J13W内螺纹针型阀工作压力：1.6~32MPa(MPa)
工作温度：≤425()
使用介质：水、油品、液化石油气、蒸汽等。

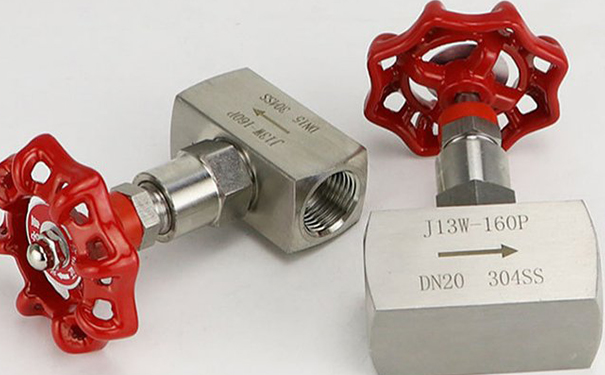

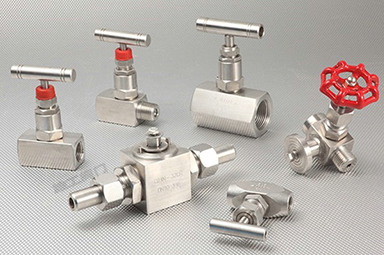

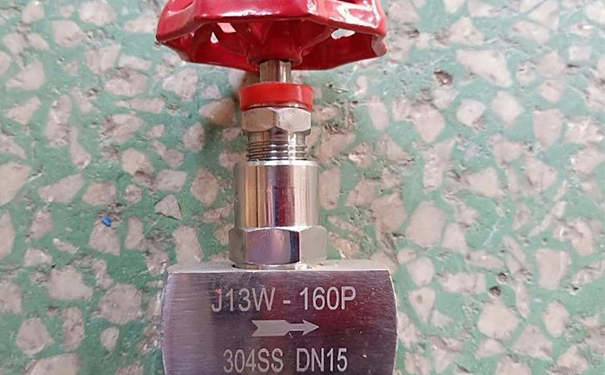

内螺纹针型阀J13W实物图
|
零件名称Part name |
阀杆、阀盖Stem, Bonnet | 阀杆、阀瓣Stem, Disc | 填料Packing |
| J13W-16P |
铬镍不锈钢 Cr,Ni Stainless steel |
铬镍不锈钢 Cr,Ni Stainless steel |
PTFE、柔性石墨 PTEF,Soft graphite |
| J13W-160、J13W-40 |
优质碳钢 High grade carbon steel |
优质碳钢 High grade carbon steel |
内螺纹针型阀，J13W内螺纹针型阀参数
|
型号 Type |
公称压力（MPa） Nominal Pressure |
试验压力PS（MPa）Test pressure |
工作压力（MPa） Working Pressure |
工作温度() Working Temperature |
适用介质 Suitable |
||
|
壳体 Shell |
密封（液） Seal |
密封（气） Seal |
|||||
| J13W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540 |
液化石油气水、酸、 蒸汽、油品等 Petroleum gas Water,Asic,Steam, Oil etc. |
| J13W40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J13W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425 | |
| J13W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
内螺纹针型阀，J13W内螺纹针型阀结构图与尺寸表
|
公称直径DN(mm) Nominal diameter |
管螺纹G Sourceioint |
尺寸Dimensions |
重量（Kg） Weight |
||||
| Do | L | H | H1 | d | |||
| 6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 |
| 10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 |
| 15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
| 20 | 3/4 | 80 | 80 | 109 | 121 | 8 | 1.07 |
| 25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
| 32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
| 40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
声明：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的内螺纹针型阀J13W性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
