比例式减压阀YB43X
栏目：业界资讯 发布时间：2021-09-30
比例式减压阀,YB43X比例式减压阀阀体内部活塞两端截面积不同产生的压力差,改变阀后的压力达到减压的目的，比例准确，工作平稳，寿命长，适用温度高，既可减动压，又可减静压，水平、垂直安装均可。
比例式减压阀工作原理图
· 电话：18717746989
· 邮箱：sales@shczvalve.com
|
|
比例式减压阀 |
|
YB43X |
|
|
自动 |
|
法兰,螺纹 |
|
|
比例式 |
|
NBR |
|
|
1.0MPa-1.6MPa |
|
DN15-200 |
|
|
铸铁,铸钢,黄铜,不锈钢 |
|
承质品牌 |

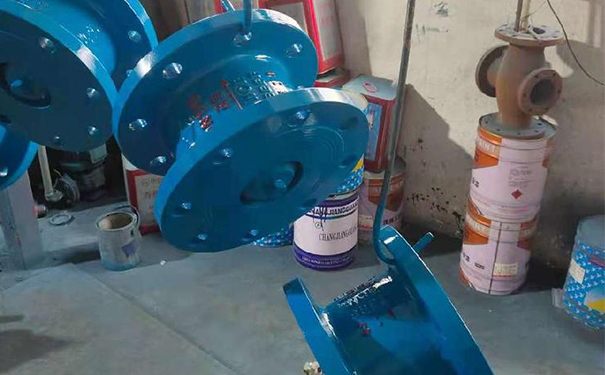

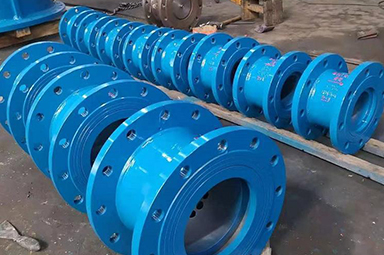

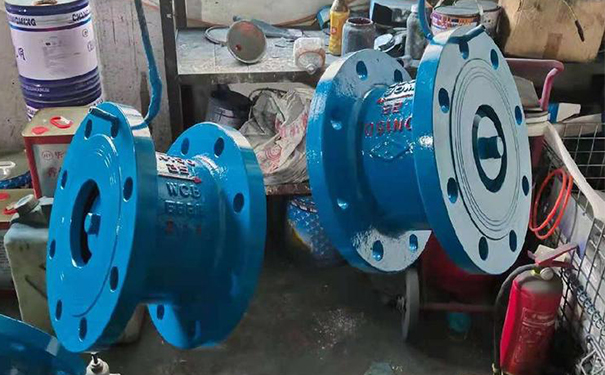

比例式减压阀YB43X实物图
比例式减压阀YB43X概述
该阀利用阀体内部活塞两端不同载面积产生的压力差，改变阀后的压力，达到减压目的。
我厂减压阀的减压比例是：2：1，3：1，4：1，3：2，5：2等，亦可根据用户的要求设计特殊比例的减压阀。
比例式减压阀,YB43X比例式减压阀工作原理
当在阀后管网上无用水时阀门关闭，阀前后压力比是定值；当阀后管网启用消火栓或喷头喷水时，阀前压力大于阀后压力，推动活塞后移比例式减压阀打开，阀后管网压力随流量的增加而降低（符合流量-压力特性曲线），直至达到平衡位置，活塞停止移动。 当阀后管网停止用水时由于活塞后端压强升高，比例式减压阀活塞失去平衡状态而前移，比例式减压阀关闭。一般选择比例式减压阀是使设计流量在流量-压力特性曲线的直线段上，这样阀后压力与阀前压力仍呈比例关系。
比例式减压阀YB43X比例范围
1、比例式减压阀2:1
2、比例式减压阀3:1
3、比例式减压阀4:1
4、比例式减压阀3:2
5、比例式减压阀5:2
备注：亦可根据用户的要求设计特殊比例的减压阀。
比例式减压阀YB43X性能指标
| 型号 | Y13X-16T | Y43X-16T |
| 连接方式 | 内螺纹 | 法兰 |
| 适用介质 | 水、气 | |
| 适用温度 | ≤ 90 | |
| 额定工作压力 | 1.6MPa | |
| 压力误差 | ±2.5% | |
比例式减压阀YB43X主要零件材料表
| 零件名称 | 材料 |
| 阀体 | 铜或不锈钢、铸钢、铸铁 |
| 活塞 | 铜或不锈钢 |
| 进口压盖 | 铜或不锈钢 |
| 出口压盖 | 铜或不锈钢 |
比例式减压阀YB43X外型尺寸
| 型号 |
公称压力 PN（MPa） |
公称通径 DN（MM） |
L |
| Y43X-10 | 1.0 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 | ||
| Y43X-16 | 1.6 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 |

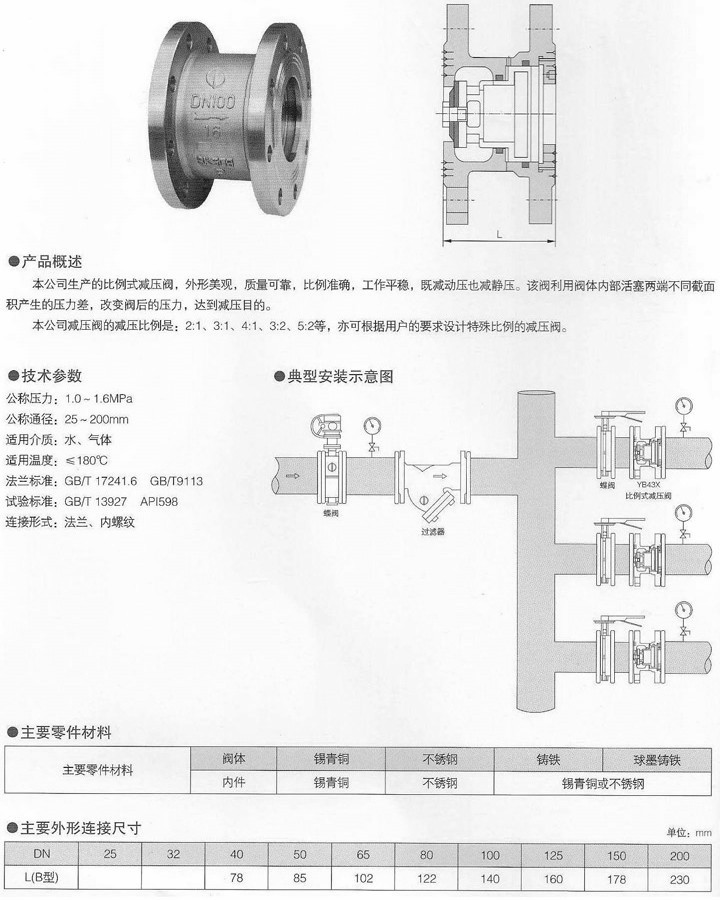

比例式减压阀,YB43X比例式减压阀尺寸结构图
