水用减压阀Y42X
栏目：业界资讯 发布时间：2021-09-30
水减压阀,水用减压阀在城市建筑,高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。
水用减压阀工作原理说明书
| 产品名称： | 水减压阀 |
|
Y42X |
|
|
手动/自动 |
|
法兰,螺纹 |
|
|
活塞式 |
|
NBR,PTFE |
|
|
1.6MPa-6.4MPa |
|
DN15-500 |
|
|
铸铁,碳钢,不锈钢等 |
|
承质品牌 |

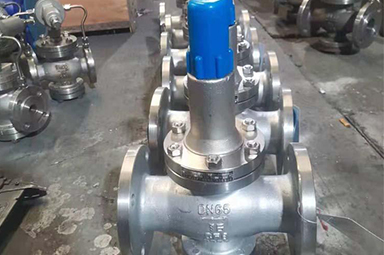

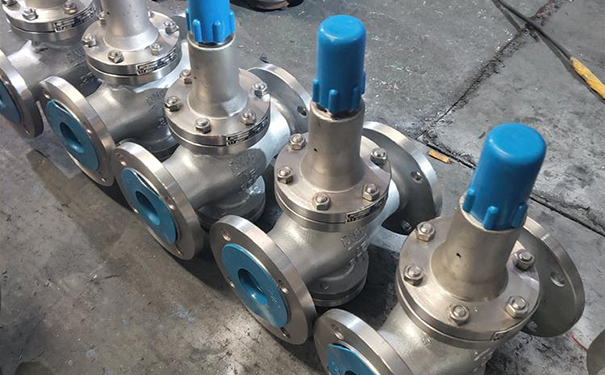

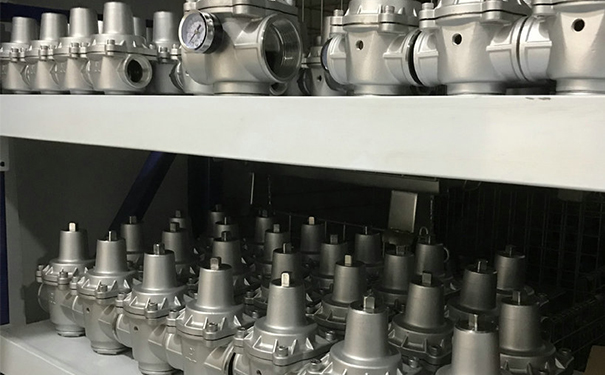

水减压阀,水用减压阀实物图
水减压阀,水用减压阀选用
1.减压阀的进口压力波动应控制在进口压力给定值的80-105，如超过该范围水管减压阀的性能会受影响。
2.通常水用减压阀的阀后压力Pc 应小于阀前压力的0.5 倍即Pc<0.5P1。弹簧活塞式减压阀的每一档弹簧只在一定的出口压力范围内适用超出范围应更换弹簧。
3.在介质工作温度比较高的场合般选用先导式活塞式减压阀或先导式波纹管减压阀。
4.介质为空气或水液体的场合一般宜选用直接作用薄膜式水减压阀或先导式薄膜式减压阀。
5.介质为蒸汽的场合宜选用先导活塞式减压阀或波纹管式减压阀。
6.为了操作、调整和维修的方便减压阀一般应安装在水平管道上。
水减压阀,水用减压阀技术参数
| 类型 | 型号 |
公称压力 PN（MPa） |
公称通径 DN（MPa） |
连接形式 | 阀体材料 | 出口压力（MPa） | 工作 |
| 水减压阀 |
YZ11X-16T YZ11X-25T |
1.6，2.5 | 15~50 | 内螺纹 | 青钢 | 0.05~0.6（可调） | 80 |
|
YZ11X-16P YZ11X-25P |
不锈钢 |
水减压阀,水用减压阀尺寸表
| 公称通径DN（MPa） | 尺寸（MM） | 重量（Kg） | ||||
| MM | in | H1 | L | H | φG | |
| 15 | 1/2 | 31 | 60 | 76.5 | 59 | 1.2 |
| 20 | 3/4 | 31 | 75 | 76.5 | 73 | 1.2 |
| 25 | 1 | 36 | 88 | 85 | 81 | 1.4 |
| 32 | 11/4 | 42 | 93 | 98 | 81 | 1.5 |
| 40 | 11/2 | 45 | 98 | 102 | 85 | 2 |
| 50 | 2 | 54 | 130 | 117 | 98 | 2.65 |

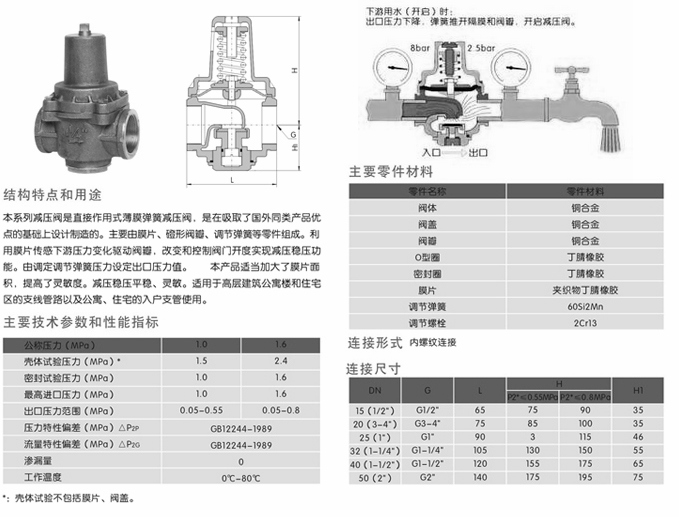

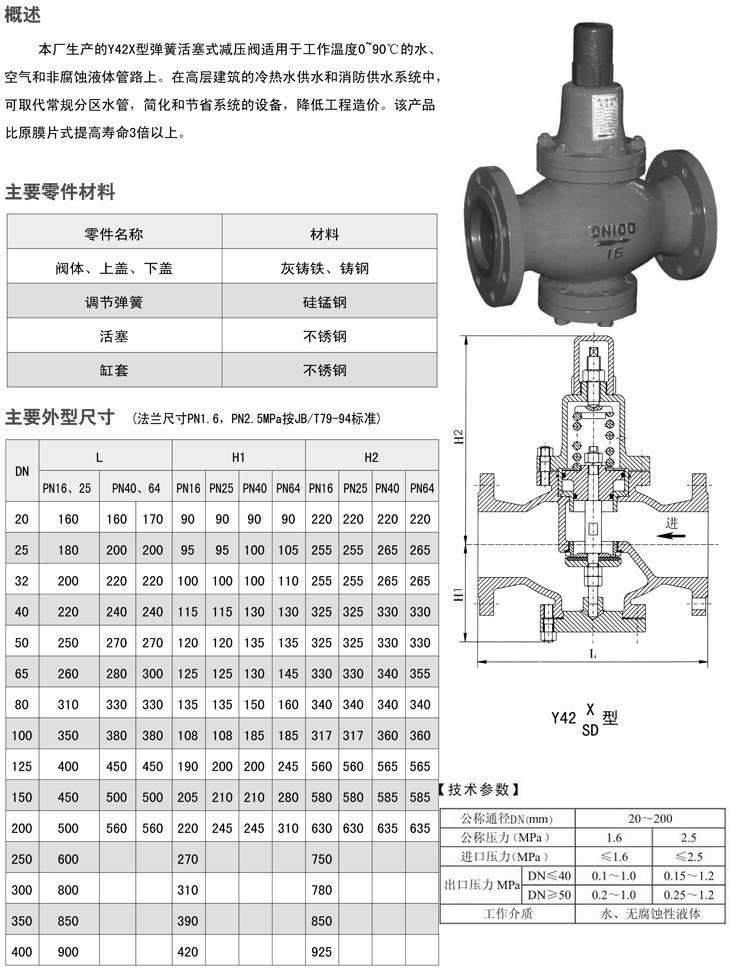

水减压阀,水用减压阀结构图
声明：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的水用减压阀Y42X性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
· 电话：18717746989
· 邮箱：sales@shczvalve.com
