球形止回阀HQ44X/HQ45X/HQ41X
栏目：业界资讯 发布时间：2021-09-28
球形止回阀,微阻球形止回阀采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门
球形止回阀型号图片工作原理
|
|
球形止回阀 |
|
HQ44X/HQ45X/HQ41X |
|
|
自动 |
|
法兰 |
|
|
球形 |
|
橡胶 |
|
|
1.0MPa-1.6MPa |
|
DN50-1000 |
|
|
铸铁,铸钢等 |
|
承质品牌 |
微阻球形止回阀主要技术参数
公称压力：1.0～1.6MPa
公称通经：50～1000mm
适用介质：水及弱腐蚀性流体
适用温度：0～80
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598

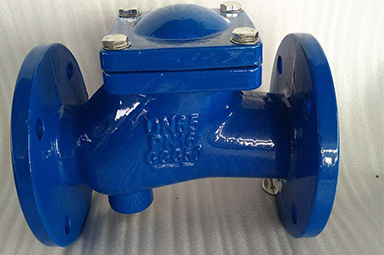

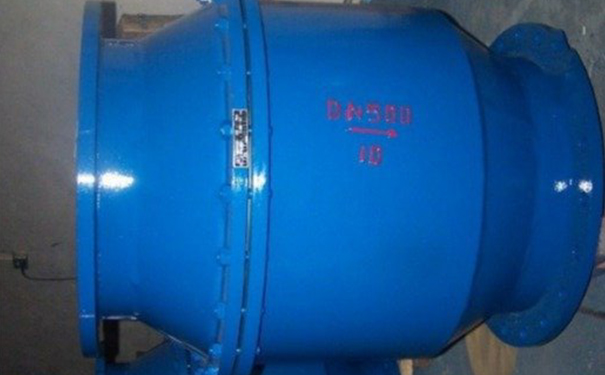

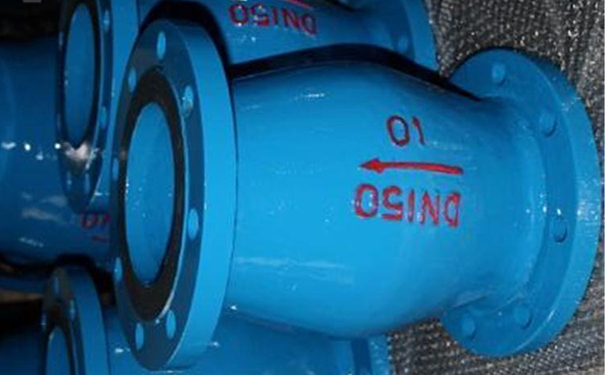

微阻球形止回阀实物图
微阻球形止回阀性能规范
| 球形止回阀型 号 | 公称压力 (MPa) | 壳体试验 压力(MPa) | 密封试验 压力(MPd) | 阀体材料 | 球体材料 |
| HQ44X/HQ45X/HQ41X | 1.0 | 1.5 | 1.1 | 铸铁 | 碳钢包胶 |
|
HQ44X/HQ45X/HQ41X |
1.6 | 2.4 | 1.76 |

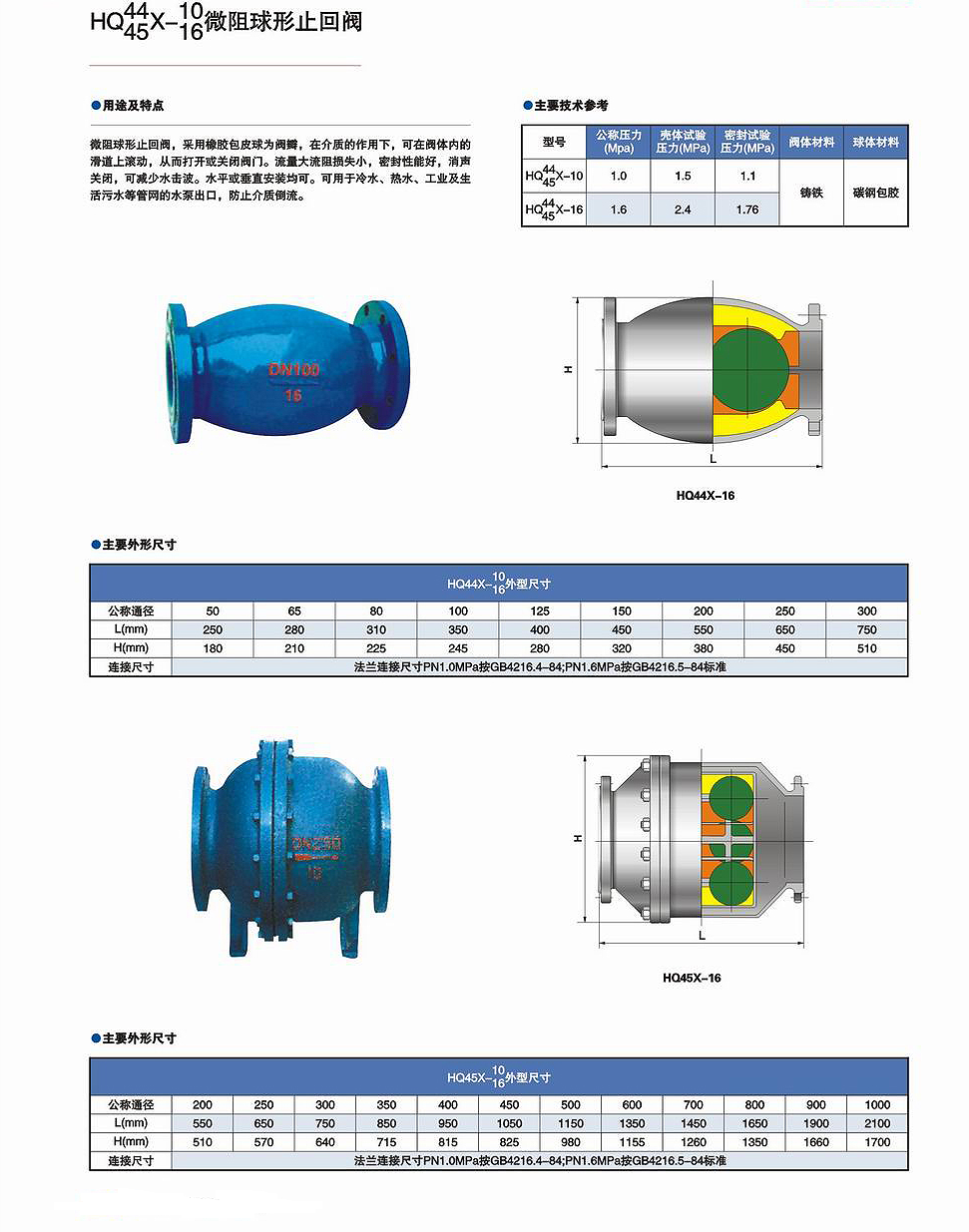

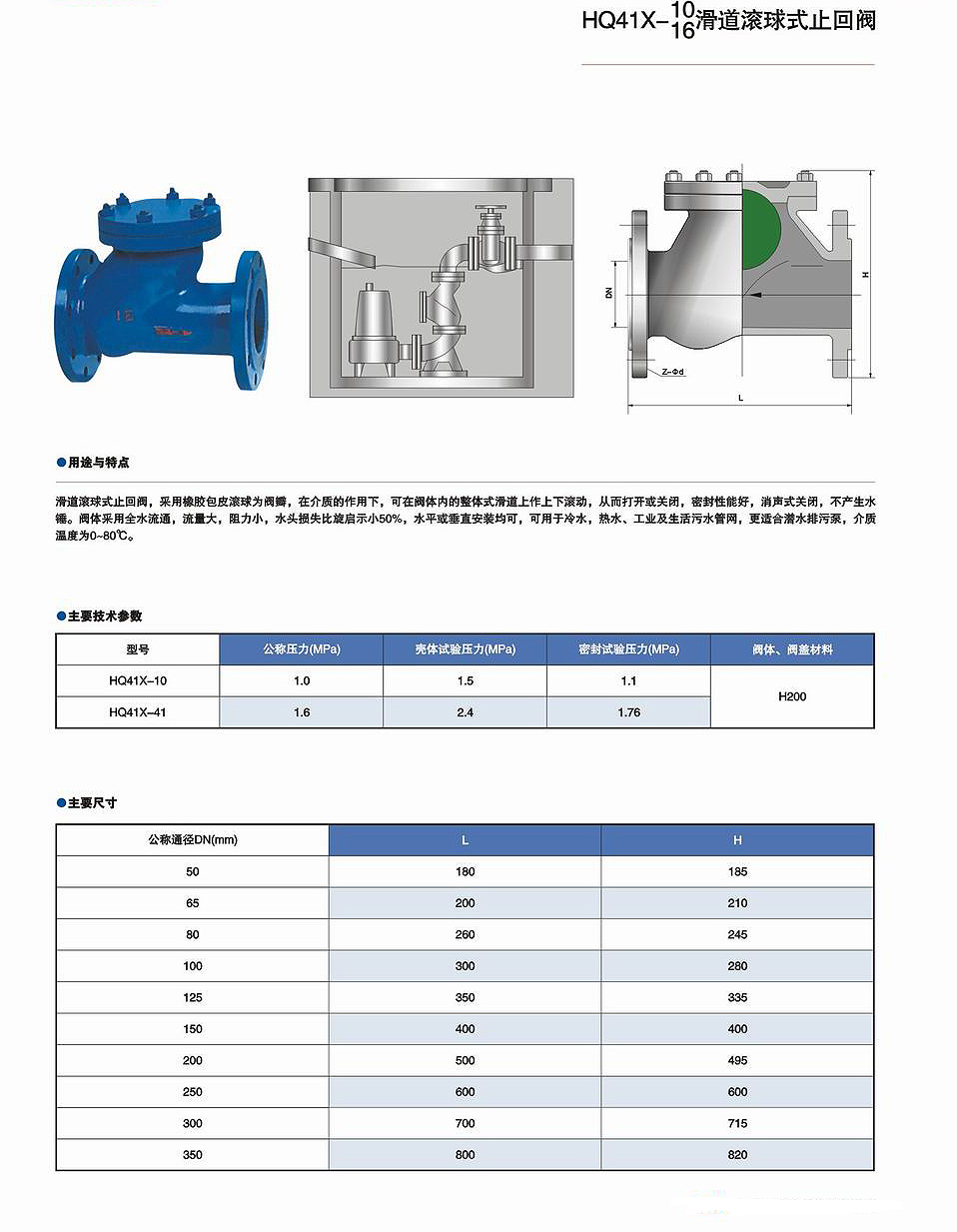

球形止回阀,微阻球形止回阀结构图与尺寸表
