内螺纹止回阀12H/H14H
栏目：业界资讯 发布时间：2021-09-29
H14W不锈钢螺纹旋启式止回阀止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。
内螺纹止回阀图片型号厂家
| 产品名称： | 内螺纹止回阀 |
|
12H/H14H |
|
|
自动 |
|
螺纹 |
|
|
立式,旋启式 |
|
自密封 |
|
|
1.6MPa |
|
DN15-100 |
|
|
碳钢,不锈钢等 |
|
承质品牌 |
内螺纹止回阀,不锈钢丝扣止回阀简述
内螺纹止回阀,不锈钢丝扣止回阀公称压力：1.6MPa
适用温度范围：-20～232～350
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G?NPT.BSPT.BSP DIN259/2999

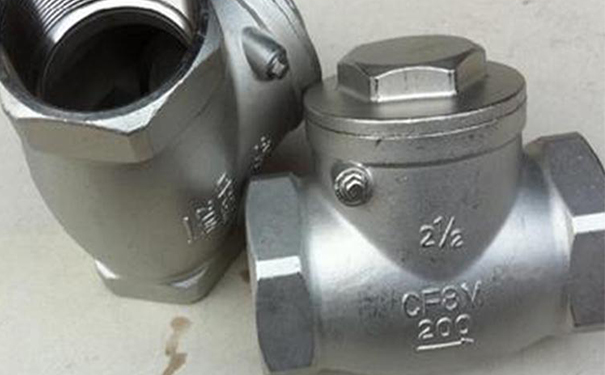

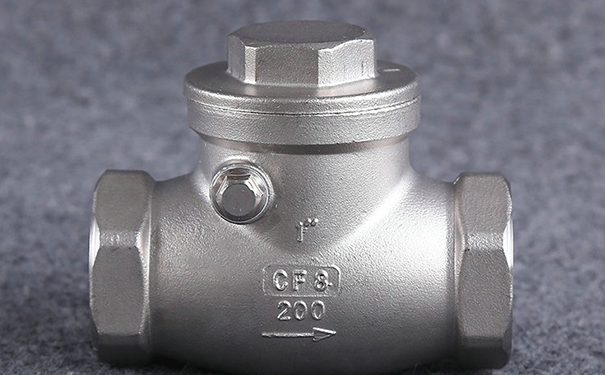

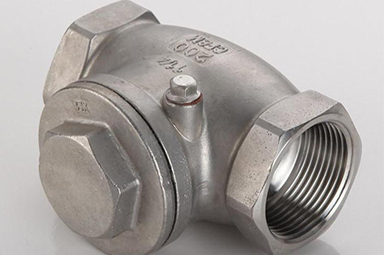

内螺纹止回阀,不锈钢丝扣止回阀实物图
内螺纹止回阀,不锈钢丝扣止回阀性能规范
| 公称压力 | PN | 1.6, 2.5, 4.0, 6.4 | MPa |
| 强度试验压力 | PT | 2.4, 3.8, 6.0, 7.6 | |
| 低压气密封试验压力 |
|
0.6 | |
| 高压气密封试验压力 | 2.0, 3.0, 4.8, 7.6 | ||
| 适用介质 | H12W-(16-64)C | H12W-(16-64)P | H12W-(16-64)R |
| 水、油品、汽 | 硝酸类 | 醋酸类 | |
| 适用温度 | -40～180 | ||
内螺纹止回阀,不锈钢丝扣止回阀主要构件材料表
| 序号NO. | 零件名称 | 材质 |
| 1 | 阀体 | 不锈钢CF8M/CF8 |
| 2 | 弹簧 | 不锈钢316/304 |
| 3 | 阀瓣 | 不锈钢CF8M/CF8 |
| 4 | 螺塞垫片 | 聚四氟乙烯PTFE |
| 5 | 螺塞 | 不锈钢316/304 |
| 6 | 阀盖 | 不锈钢CF8M/CF8 |

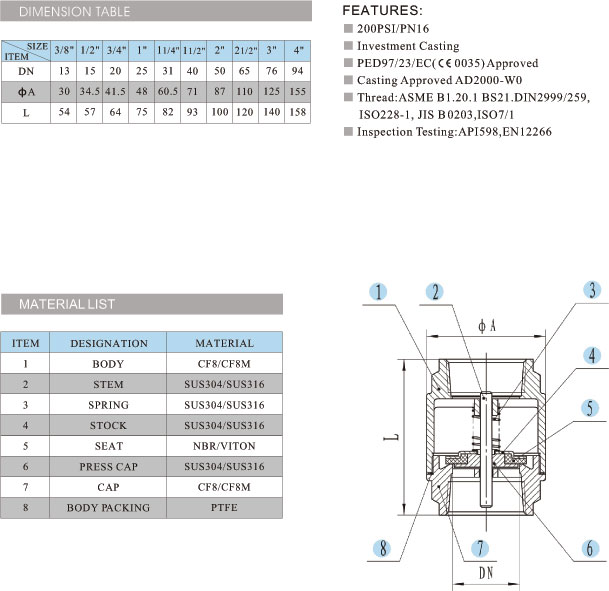

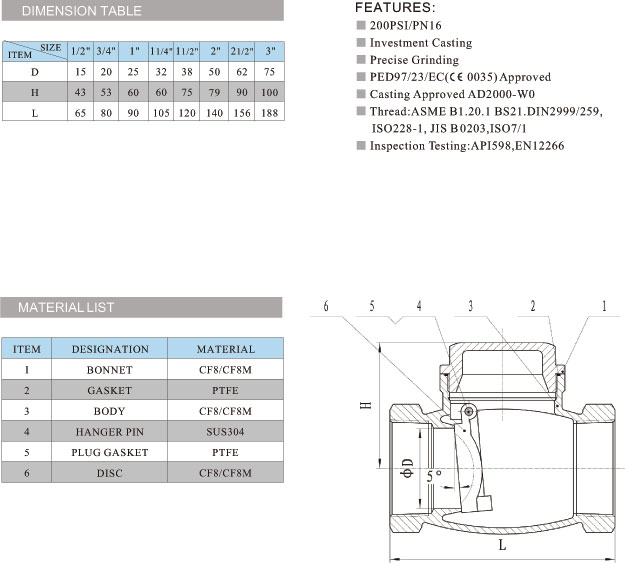

内螺纹止回阀,不锈钢丝扣止回阀结构图与尺寸表
声明：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的内螺纹止回阀12H/H14H性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
