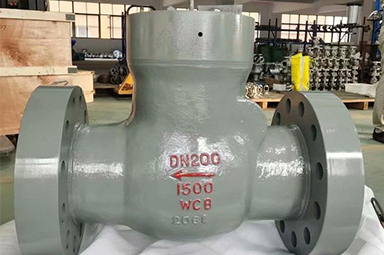

锻钢止回阀H41Y，H11Y，H61Y
栏目：业界资讯 发布时间：2021-09-28
锻钢止回阀_(自密封,承插焊,法兰)锻钢止回阀设计与制造标准：API602；试验与检验标准：API 598；承插口尺寸：ASME B16.11

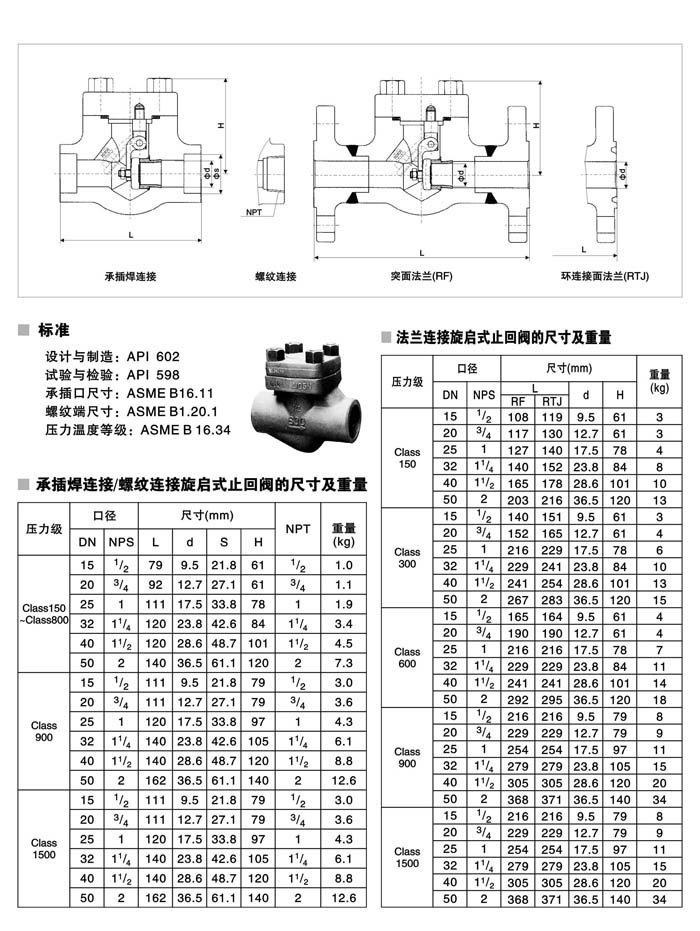

锻钢止回阀型号尺寸图
|
|
锻钢止回阀 |
|
H41Y，H11Y，H61Y |
|
|
自动 |
|
承插焊,法兰 |
|
|
升降式,旋启式 |
|
自密封 |
|
|
150LB-2500LB |
|
DN10-50 |
|
|
A105,不锈钢等 |
|
承质品牌 |
锻钢止回阀设计结构和特征
采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

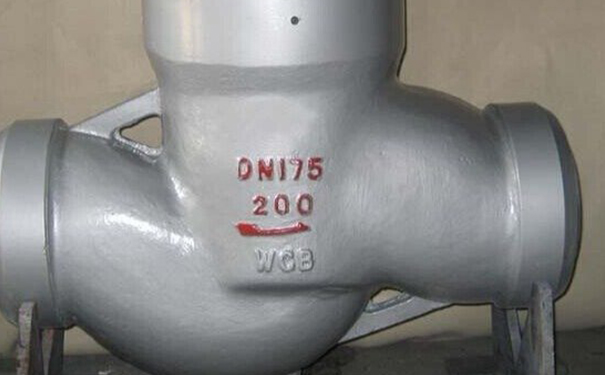

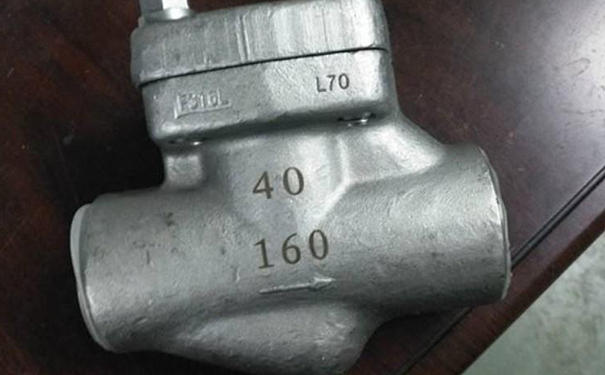

锻钢止回阀实物图
锻钢止回阀主要构件材料表
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 阀瓣 | A276420 | A276304 | A276304(L) | A276316(L) |
| 3 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 4 | 阀盖 | A105 | A182F22 | A182F304(L) | A193 B8(M) |
| 5 | 铭牌 | SS | |||
| 6 | 螺栓 | A193B7 | A193B16 | A193B8(M) | A193B8(M) |
| 7 | 球 | A182F304 | A182F304 | A182F304 | A182F304 |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29～425 | —29～550 | —29～200 | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
锻钢止回阀_(自密封,承插焊,法兰)锻钢止回阀尺寸图:
声明：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的锻钢止回阀H41Y，H11Y，H61Y性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
