防腐衬氟止回阀Q41F46
栏目：业界资讯 发布时间：2021-09-28
止回阀是一种依靠介质本自的流动而自动启动、闭阀瓣用来阻止介质逆向流动的自动阀门。
防腐衬氟止回阀规格尺寸图
| 产品名称： | 衬氟止回阀 |
|
Q41F46 |
|
|
自动 |
|
法兰 |
|
|
升降式,旋启式,浮球式 |
|
衬氟 |
|
|
1.6MPa |
|
DN15-250 |
|
|
铸钢,不锈钢等 |
|
承质品牌 |
止回阀三种结构类型
1、旋启式止回阀
主要型号有H44F46与H74F46单瓣旋启式系列和H76F46型双瓣旋启式系列，它们的阀瓣都是围绕座外的（销）轴旋转启、闭，防止介质倒流。
H44F46和H74F46型止回阀的特点是：（销）轴与阀瓣设计为一体，全部衬FEP的（销）轴镶嵌在阀体与阀盖之间形成的特殊凹槽内，启闭灵活，密封可靠，另外，H72F46和H76F46弄止回阀的特点是：除了阀体、阀瓣外，复位弹簧也全部包衬了耐腐蚀的氟塑料，设计合理的弹簧，使阀瓣在低压区内也能产生足够的密封比压，保证密封的可靠性。
2、升降立式止回阀
主要型号有H40F46型，H42F46和H72F46升降立式止回阀，其中H40F46是一种新型结构，阀瓣为球型，它们共同特点是衬氟阀瓣沿阀体通路轴线做升降运动。
3、升降式止回阀
主要型号有H41F46直通升降式止回阀，其结构特点是衬氟阀瓣垂直于阀体进、出口轴线任升降运动。
防腐衬氟止回阀Q41F46设计规范

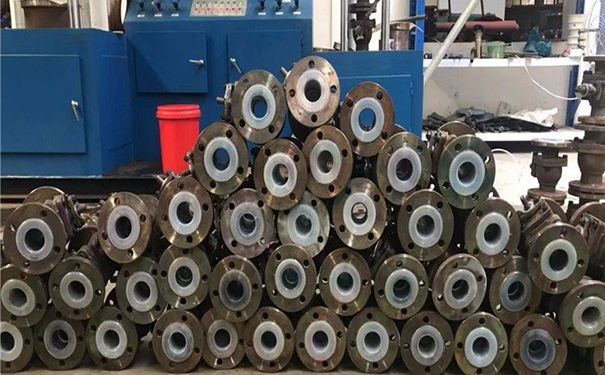

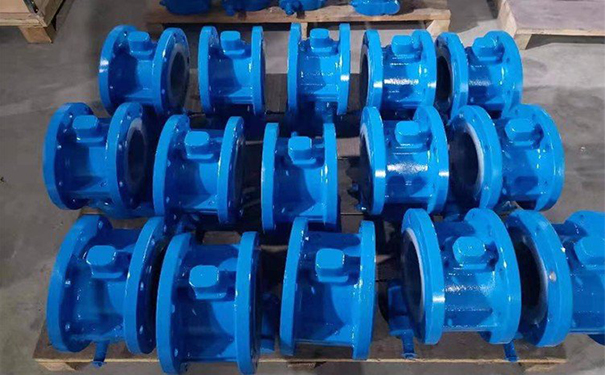

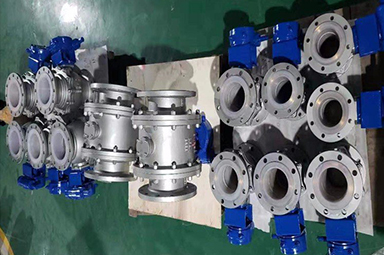

防腐衬氟止回阀Q41F46实物图
衬氟止回阀_(衬氟塑料,内衬四氟,衬F46)止回阀主要零部件的材料
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 阀瓣/阀杆 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 衬里/阀座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 4 | 紧固螺栓 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 5 | 螺母 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||

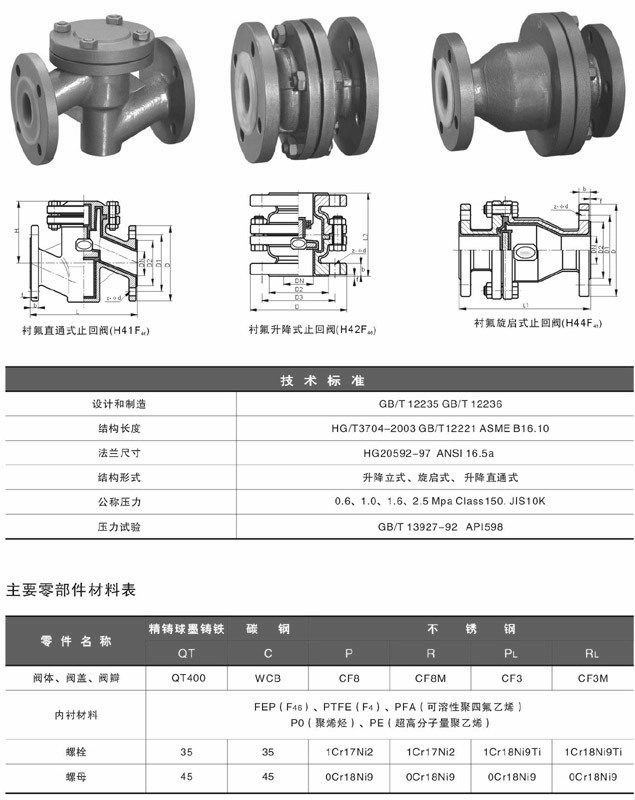

衬氟止回阀_(衬氟塑料,内衬四氟,衬F46)止回阀结构图与尺寸表
声明：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的防腐衬氟止回阀Q41F46性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
