氧气减压阀YK43F
栏目：业界资讯 发布时间：2021-09-30
氧气减压阀,YK43F氧气减压阀通过启闭件的节流,将进口压力降至某一需要的出口压力,并借助介质本身的能量，使阀后压力自动满足预订要求，适用工况的要求。
氧气减压阀工作原理说明书
| 产品名称： | 氧气减压阀 |
|
YK43F |
|
|
手动/自动 |
|
法兰,螺纹,焊接,卡套 |
|
|
先导活塞式 |
|
PTFE,金属密封 |
|
|
1.6MPa-32MPa |
|
DN6-600 |
|
|
碳钢,不锈钢等 |
|
承质品牌 |

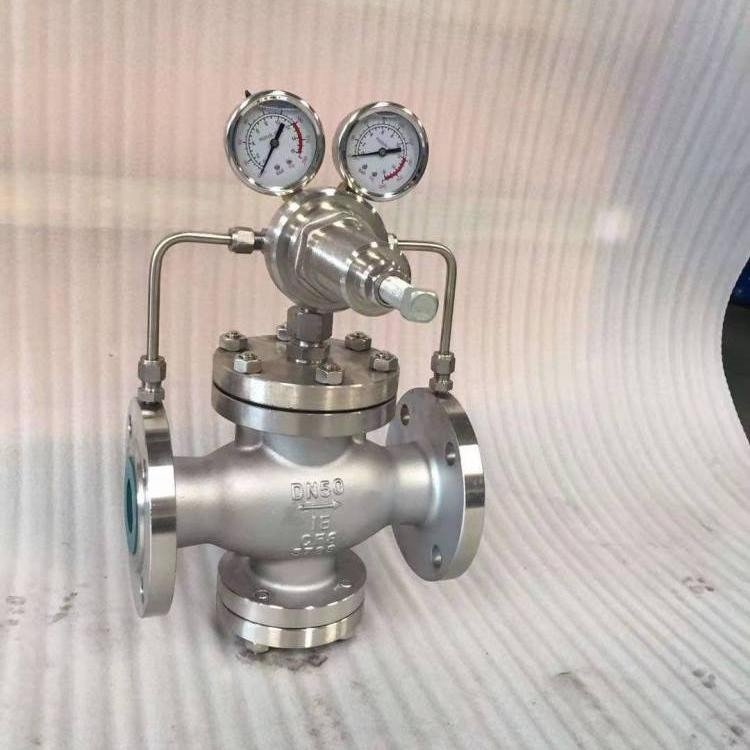

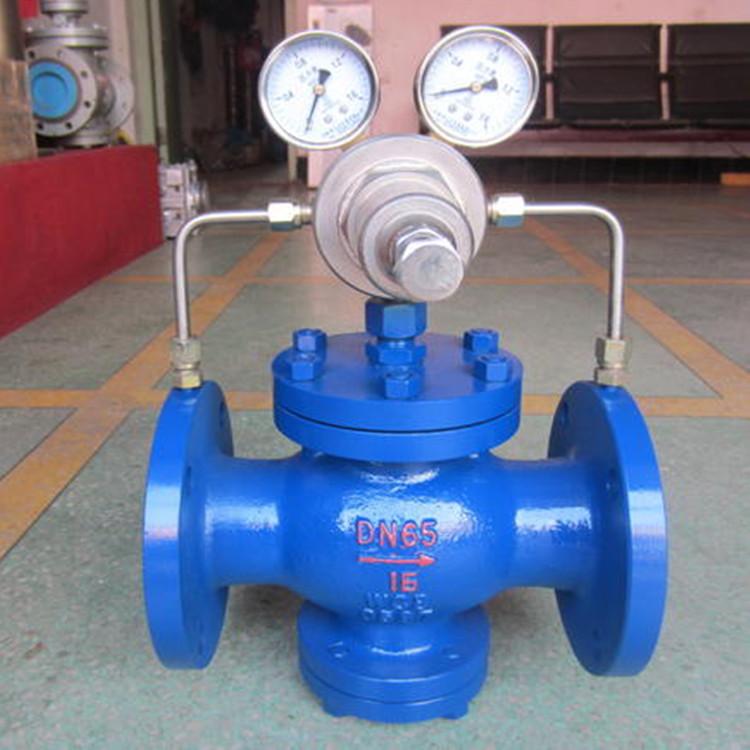

氧气减压阀YK43F实物图
氧气减压阀YK43F概述
本产品主要用于气体管路，如氧气、煤气、空气、氮气、氢气、液化气、天然气等气体。
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
氧气减压阀YK43F性能范围
| 公称压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 壳化试验压力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高进口压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 压力特性偏差（Mpa）P2P | GB12246-1989 | |||||
| 流量特性偏差（Mpa）P2G | GB12246-1989 | |||||
| 最小压差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 渗漏量 | GB12245-1989 | |||||
| 其他标准 | 其他非标定制 | |||||
减压阀流量系数(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
氧气减压阀,YK43F氧气减压阀材料表
| 零件名称 | 零件材料 |
| 阀体阀盖底盖 | WCB/或不锈钢 |
| 阀座阀盘 | 2Cr13/或不锈钢 |
| 缸套 | 2Cr13/铜合金/或不锈钢 |
| 活塞 | 合金铸铁/或不锈钢 |
| 导阀座导阀杆 | 2Cr13/或不锈钢 |
| 主阀弹簧 | 1Cr18Ni9Ti/或不锈钢 |
| 导阀主弹簧 | 50CrVA/或不锈钢 |
| 调节弹簧 | 60Si12Mn/或不锈钢 |

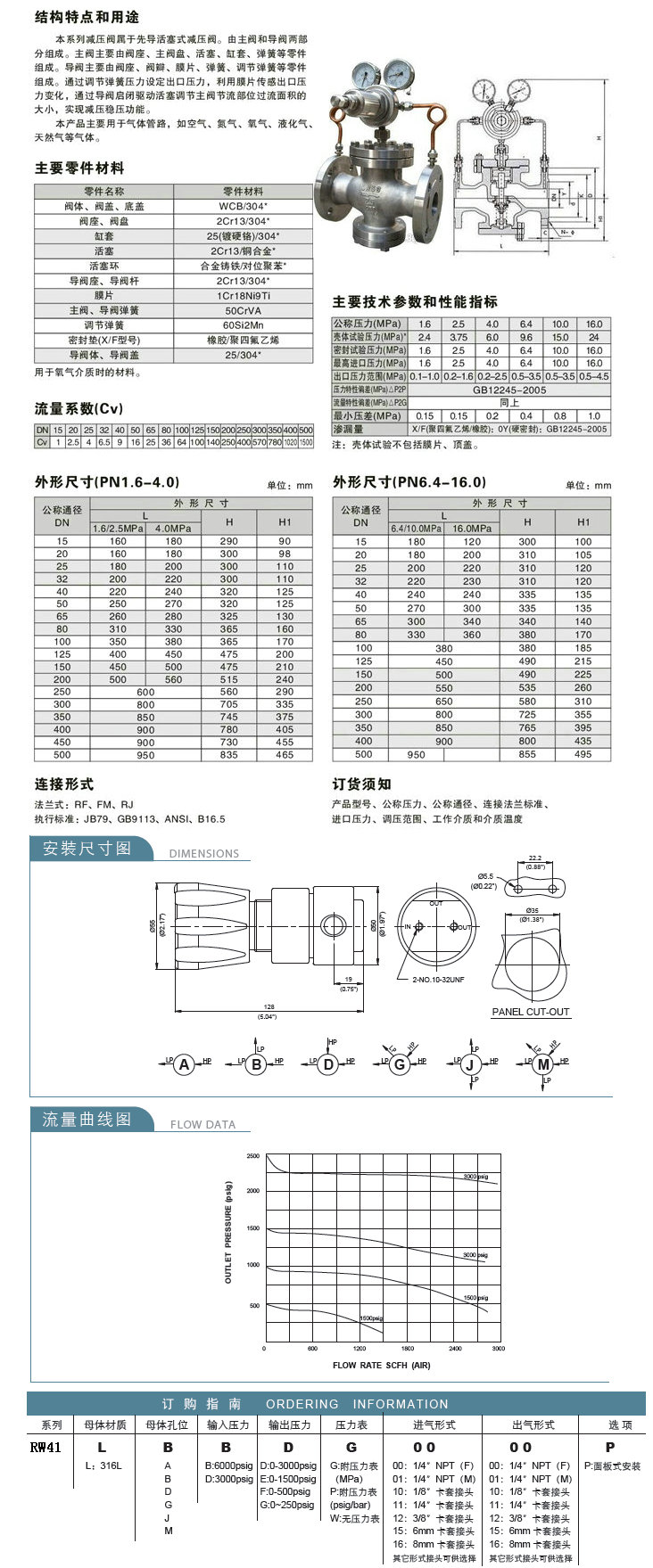

氧气减压阀,YK43F氧气减压阀尺寸结构图:
声明：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的氧气减压阀YK43F性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
· 电话：18717746989
· 邮箱：sales@shczvalve.com
