美标止回阀H44H/H44W
栏目：业界资讯 发布时间：2021-09-27
美标止回阀_(API,JIS,磅级)旋启式止回阀
美标止回阀H44H-150LB H44H-300LB H44H-600LB
|
|
美标止回阀 |
|
H44H/H44W |
|
|
自动 |
|
法兰 |
|
|
旋启式 |
|
自密封 |
|
|
150LB-2500LB |
|
2 |
|
|
WCB,不锈钢等 |
|
承质品牌 |
美标止回阀H44H/H44W结构特点
1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。
日标止回阀H44H/H44W设计标准
设计和制造标准按照: JIS 2071；
结构长度按照: JIS 2002；
连接端尺寸按照：JIS 2212或可选；
检验和测试按照: JIS 2003；
压力等级：10K-20K；
产品规格：2"-24"
美标止回阀H44H/H44W引用标准
设计与制造：API 6D
结构长度：ANSI B 16.10
法兰标准：ANSI B 16.5a
对焊端尺寸：ANSI B 16.25
压力检验：API 6D或API 598
压力实验
|
公称压力 PN(lb) |
强度试验 | 水密封试验 | 气密封试验 | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.5-0.7 | 60-100 |
| 300 | 7.8 | 1125 | 5.6 | 815 | ||
| 600 | 15.3 | 2225 | 11.2 | 1630 | ||
| 900 | 23.1 | 3350 | 16.8 | 2440 | ||
| 1500 | 38.4 | 5575 | 28.1 | 4080 | ||
| 2500 | 64.6 | 9367 | 47.4 | 6873 | ||
美标止回阀H44H/H44W主要构件材料表
| 壳体 | ASTM A216 WCB | ASTM A351 CF8 | |||
| 阀瓣及支架 | WCB | CF8 | CF8M | Monel | |
| 销轴 | F6a | F304 | F316 | Monel | F304 |
| 阀瓣表面 | 13Cr 13Cr STL | 304 STL | 316 STL | Monel | 304 304 STL |
| 阀座表面 | 13Cr STL STL | 304 STL | 316 STL | Monel | 304 304 STL |
| 壳体 | ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M | ||||
| 阀瓣及支架 | |||||
| 销轴 | F304L F316L F316L | ||||
| 阀瓣表面 | 304L 304L STL | 316 316 STL | 316L 316L STL | ||
| 阀座表面 | 304L STL STL | 316 STL STL | 316L STL STL | ||

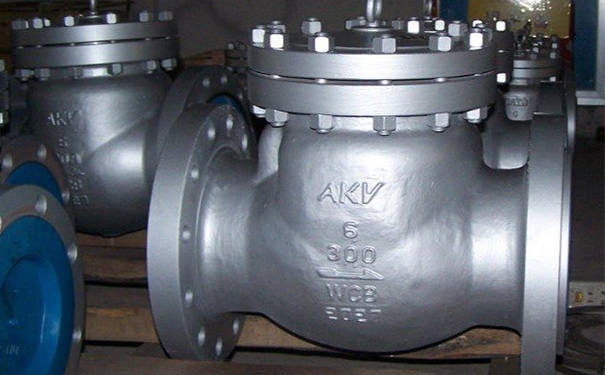

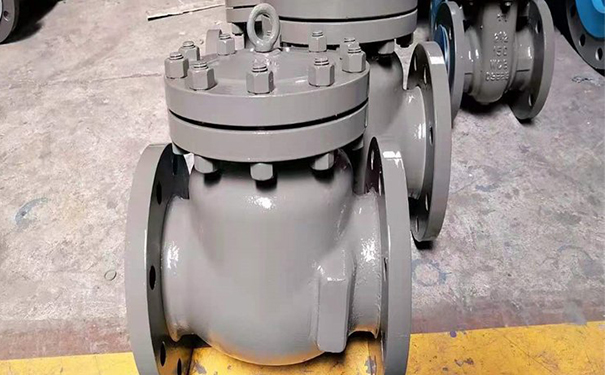

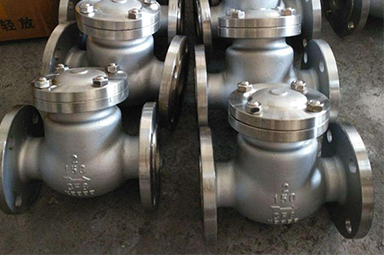

美标止回阀H44H/H44W实物图

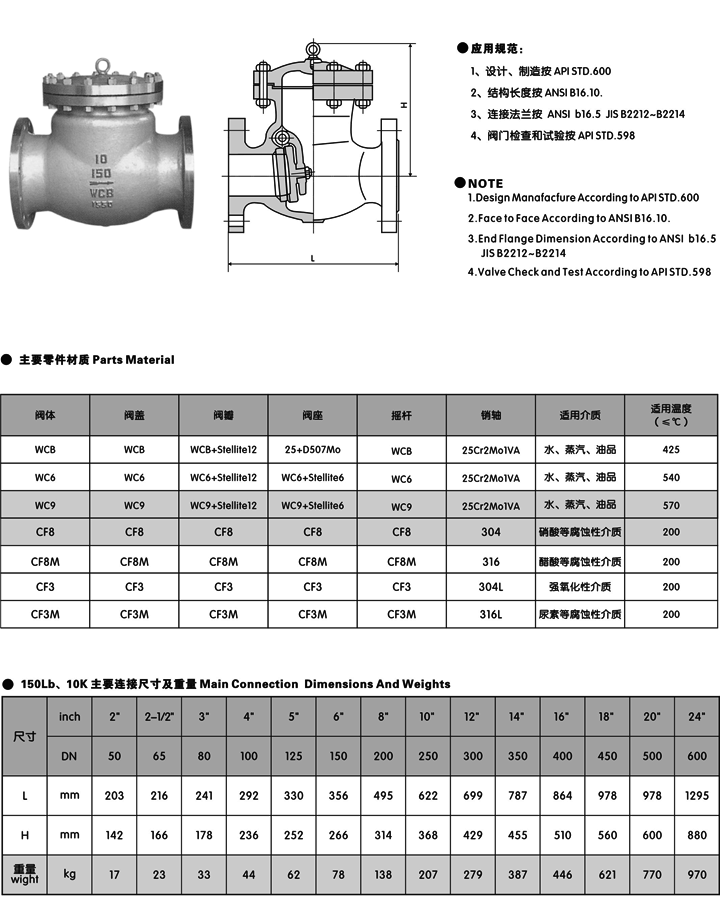

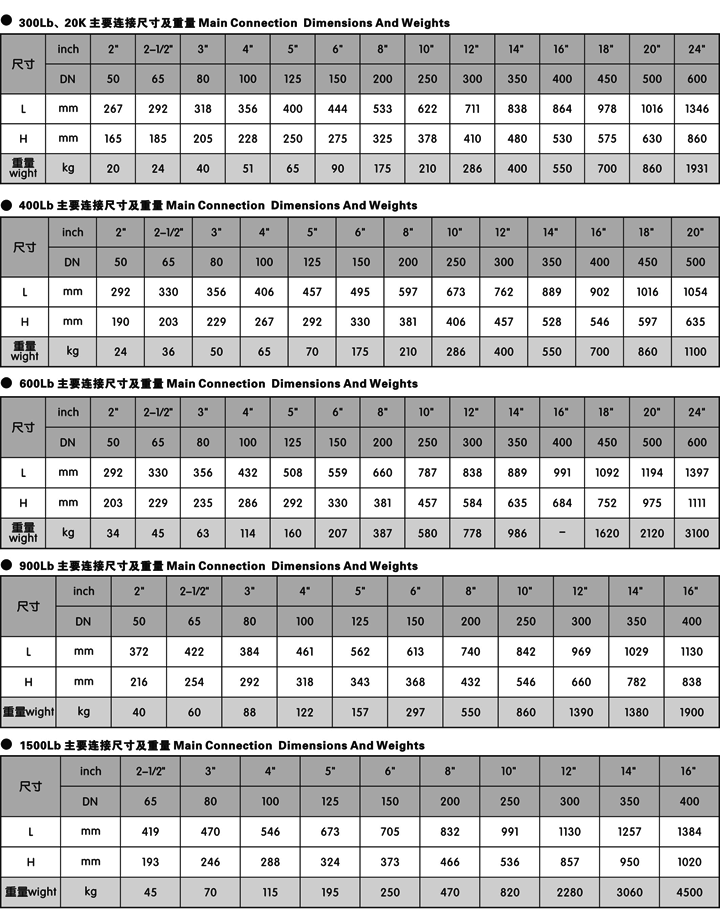

美标止回阀_(API,JIS,磅级)旋启式止回阀结构图与尺寸表
声明：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的美标止回阀H44H/H44W性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
· 电话：18717746989
· 邮箱：sales@shczvalve.com
