立式止回阀H42H/W
栏目：业界资讯 发布时间：2021-09-27
立式止回阀,不锈钢立式止回阀依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。
立式止回阀规格尺寸原理
| 产品名称： | 立式止回阀 |
|
H42H/W |
|
|
自动 |
|
法兰,螺纹 |
|
|
立式 |
|
自密封 |
|
|
1.6MPa-4.0MPa |
|
DN10-DN200 |
|
|
WCB,不锈钢等 |
|
承质品牌 |

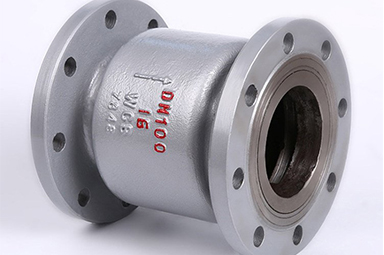

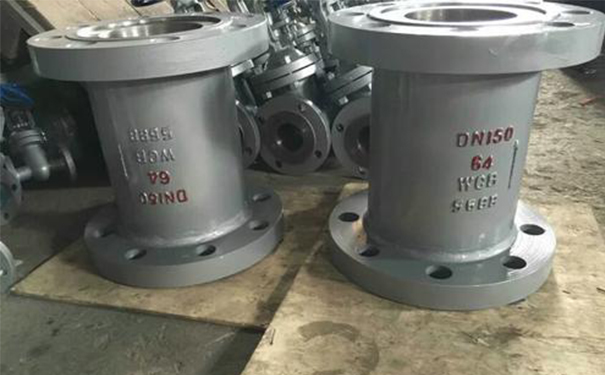

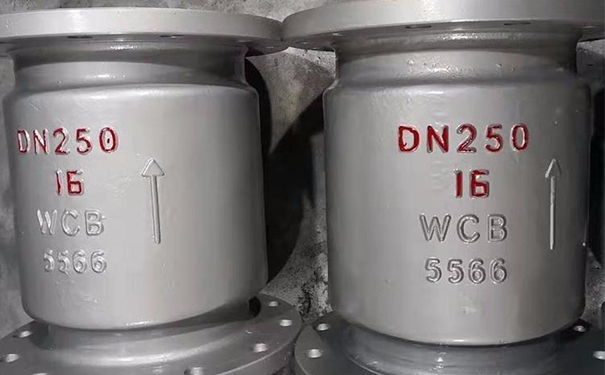

立式止回阀H42H/W实物图
立式止回阀H42H/设计标准
| 设计与制造 | GB/T12235 | |
| 连接端尺寸 | 结构长度 | GB/T12221 |
| 法兰尺寸 | JB/T79 | |
| 检验与试验 | JB/T9092 | |
| 材料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T12230 | |
| 合金钢 | Q/ZB66 | |
| 标志 | GB/T12220 | |
| 供货 | JB/T7928 | |
立式止回阀H42H/W主要性能
| 型号 |
公称 压力 |
试验压力 | 工作温度() | ||
|
强度 (水)Mpa |
密封 (水)空气(Mpa) |
低压密封 (空气)Mpa |
|||
| H42W/H-16C/P | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 |
| H42W/H-25C/P | 2.5 | 3.8 | 2.8 | 0.6 | ≤425 |
| H42W/H-40C/P | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 |

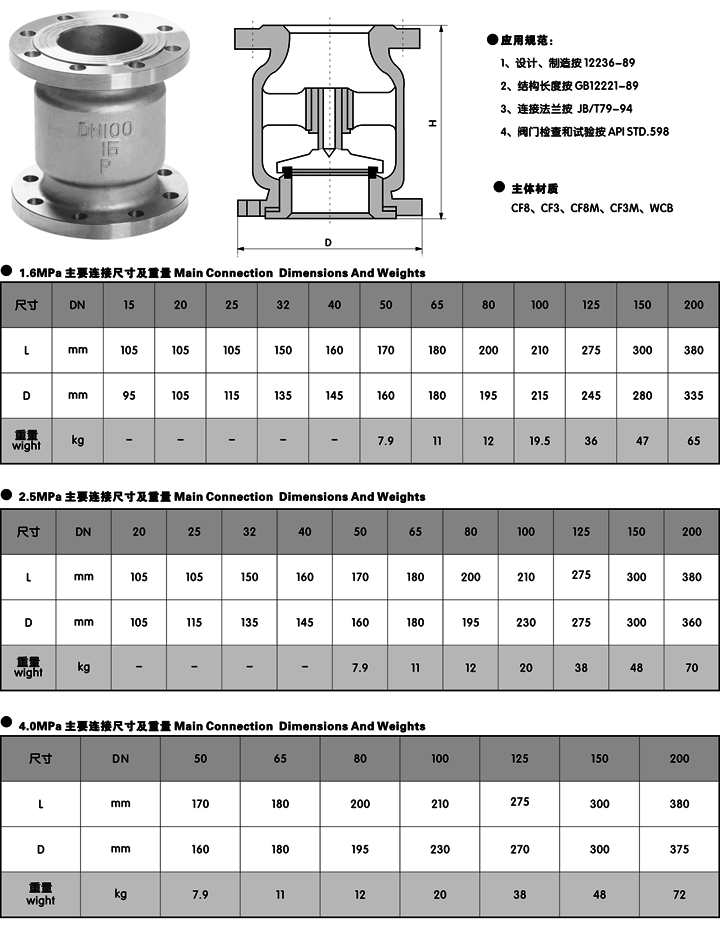

立式止回阀,不锈钢立式止回阀参数尺寸图
声明：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的立式止回阀H42H/W性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
