电动真空蝶阀规格型号GID

栏目：公司动态发布时间：2021-08-31

GID型电动高真空蝶阀是以电动装置驱动阀杆与阀板执行启闭动作。用于接通或切断真空管路中的气流

电动真空蝶阀规格型号GID

电动真空蝶阀规格型号GID

GID型电动高真空蝶阀是以电动装置驱动阀杆与阀板执行启闭动作。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。

电动高真空蝶阀执行机构
开关型控制可以采用强电和弱电两种控制方式，从而可以是蝶阀实现开和关的功能。标准开关型无源触点信号输出线路图：

电动高真空蝶阀（调节型）外型上和开关型没有区别，只是在电动执行机构的左侧加上了一个模块盒，调节型的控制是通过弱电控制（4-20mA或0-5VDC），从而可以轻松的控制阀门的旋转角度，从而可以控制管道介质的流量。
电动真空蝶阀

执行器技术参数

执行器类别	执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V DC
输出力矩	50N·M～2000N·M	50N·M～4000N·M
动作范围	0～90° 0～360°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	18S～112S
保护装置	过热保护	内置过热保护、过载保护
环境温度	-30°～60°	-20～+70
手动操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位
防护等级	IP65	IP65、IP67、可定制IP68
防爆等级	无防爆	Exd BT6,Exd CT5
位置测量	可选装开关或电位计	电位计、比例控制单元
驱动电机	8W/E	鼠笼式异步电机
进线接口	2个 G1/2〞M18*1.5	2个 PF 3/4”
壳体材料	铝合金	铝合金
外涂层	干粉，环氧聚酯，具有超强防腐功能

电动高真空蝶阀主要零件材料
阀体、阀盖、阀杆：碳钢或不锈钢
密封圈：NBR、氟橡胶。

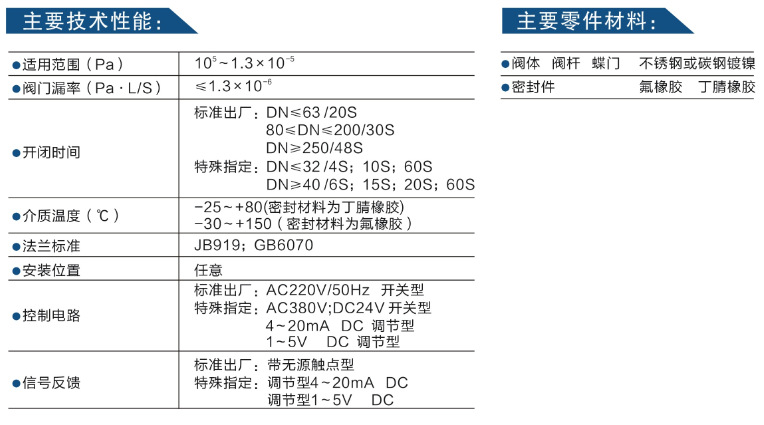

电动高真空蝶阀主要技术性能
适用范围： 105 ~1.3×10-4 Pa
阀门漏率： ≤1.3×10-4 Pa.L/S
适用温度： -25~+80(NBR)；-30~+150(氟橡胶)
安装方向：任意

电动高真空蝶阀尺寸,结构图:

声明：【电动真空蝶阀规格型号GID】规格型号、结构尺寸由上海承质阀门制造有限公司提供，如何选择适用的电动真空蝶阀规格型号GID产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
