真空蝶阀相关资料:
GI型高真空蝶阀用于接通或切断真空管路中的气流。高真空蝶阀适用介质为纯净空气和非腐蚀性气体。

高真空蝶阀主要零件材料
阀体、阀盖、阀杆：碳钢或不锈钢
密封圈：NBR、氟橡胶。

高真空蝶阀主要技术性能
适用范围： 105 ~1.3×10-4 Pa
阀门漏率： ≤1.3×10-4 Pa.L/S
适用温度： -25~+80(NBR)；-30~+150(氟橡胶)
安装方向： 任意
寿命：≥20000次。
高真空蝶阀原理：
阀杆插入体内，阀板固定在阀杆上，转动900达到开关目的。
高真空蝶阀特点:
GI系列是经过一系列改进过的蝶阀：
阀门能承受正压力；
阀杆上下不窜动；
开、关有限位结构，阀板有锁定装置;

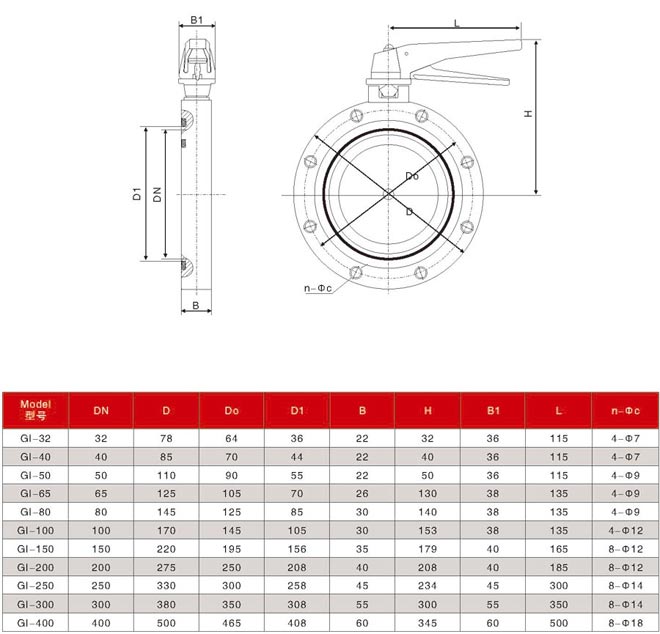

GI真空蝶阀外形及连接尺寸(mm)
