石油、煤气、化工、水处理等一般工业上常见的蝶阀规格型号
栏目：公司动态 发布时间：2021-07-04
蝶阀应用范围广，蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
蝶阀蝶阀（butterfly valve）：又称翻板阀、蝶形活门。释义：启闭件为盘形蝶板并能绕阀体内轴线旋转的一种阀门。结构：主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。改变蝶板的偏转角度，即可控制介质的流量。蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
蝶阀分类方式多种多样：

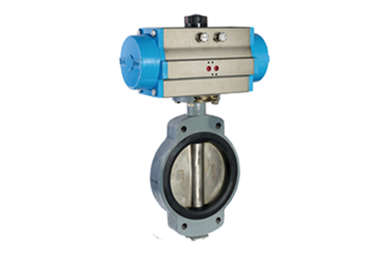

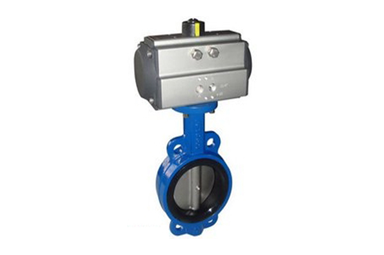

1：手动、气动、电动、液动蝶阀；
2：密封型、非密封型
——单偏心，中心垂直板，双偏心，三偏心，连杆机构。
蝶阀型号编制方法：
蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；
蝶阀编制代号：D表示蝶阀；
常见的蝶阀型号如下：
液控缓闭止回蝶阀型号：HD7X41X
通风蝶阀型号：D341H、D341W
三偏心对夹硬密封蝶阀型号：D73H、D373H、D673H、D973H
中线法兰蝶阀型号：D41X、D341X、D641X、D941X

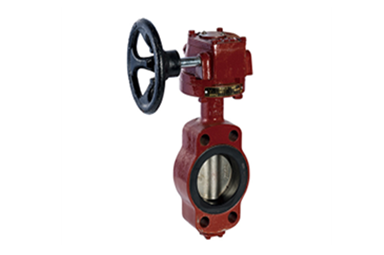

中线对夹蝶阀型号：D71X、D371X、D671X、D971X
弹簧式快关蝶阀型号：KD7T42/3P
双偏心对夹蝶阀型号：D72F、D372F、D672F、D972F
三偏心焊接硬密封蝶阀型号：D63H、D363H、D663H、D963H
涡轮法兰式软密封蝶阀型号：D343F
双偏心四氟密封蝶阀型号：D343H、D343Y
调节型四氟密封蝶阀型号：D41F、D71F
三偏心法兰硬密封蝶阀型号：D43H、D343H、D643H、D943H
双偏心法兰蝶阀型号：D42F、D342F、D642F、D942F
衬氟蝶阀型号：D341F4
信号蝶阀型号：XD371X
伸缩蝶阀型号：SD343H、SD341X
液动蝶阀型号：KD7B43X、KD7B45H
保温夹套蝶阀型号：BD343H、BD343Y
