HQ41X滚球式止回阀
产品名称：滚球式止回阀
产品型号：HQ41X
公称通径：DN50～DN350
公称压力：1.0MPa～1.6MPa
上海承质阀门制造有限公司是生产HQ41X滚球式止回阀厂家，可提供各种止回阀规格型号,图片,价格,尺寸,图纸。
产品咨询热线：18717746989
| 产品名称： | 滚球式止回阀 | 产品型号： | HQ41X |
| 公称通径： | DN50～DN350 | 结构形式： | 球形 |
| 公称压力： | 1.0MPa～1.6MPa | 连接方式： | 法兰 |
| 适用温度： | -29ºC～+80ºC | 驱动方式： | 介质推动 |
| 阀体材质： | 球墨铸铁、铸钢 | 标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、污水、热水管网 | 生产厂家： | 上海承质阀门制造有限公司 |
产品说明
HQ41X滚球式止回阀采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下滚动从而打开或关闭阀门，密封性能好，消声式关闭，不产生水锤。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小 50%，水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度为 0~80℃。技术参数
公称压力：1.0~1.6MPa公称通径：50~350mm
适用介质：水及弱腐蚀性流体
适用温度：0~80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598
工作原理
HQ41X滚球式止回阀采用橡胶滚动球为阀瓣，在介质的作用下，可在阀体的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能好，消声式关闭，不产生水锤。滑道滚球式止回的阀体采用全水流通道，流量大，阻力小，水平或垂直安装均可。典型安装示意图
主要零部件材料
| 零件名称 | 阀体 | 球 |
| 材料 | 铸铁、球铁、铸钢 | 钢体外包橡胶 |
外形结构图
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 180 | 200 | 260 | 300 | 350 | 400 | 500 | 600 | 700 | 800 |
| D | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 820 |

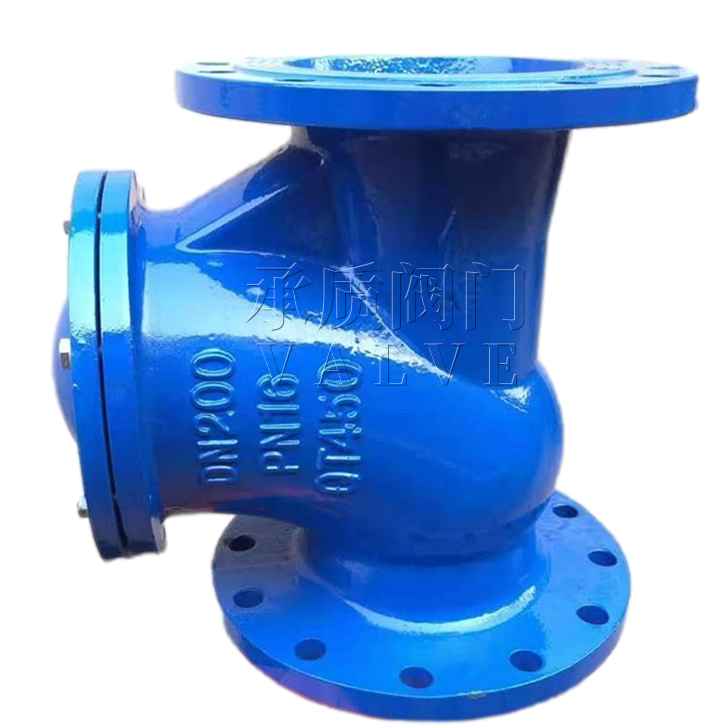

HQ41X滚球式止回阀实物图
|
声明：【HQ41X滚球式止回阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供，如何选择适用的HQ41X滚球式止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
