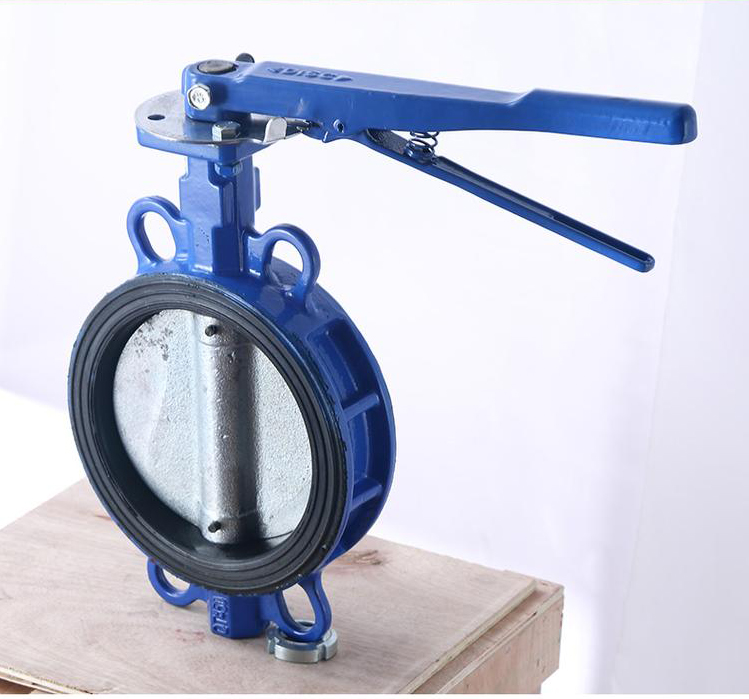

D71X-10手动蝶阀

产品型号:D71X-10
公称压力:1.0Mpa
适宜温度:≤80℃
适用介质:水、油品、海水、污水
——上海承质阀门生产的D71X-10手动蝶阀主要用于截断阀使用;适用于供排水,发电,石油,煤气(天然气),化工,冶炼,食品(饮料),医药,造纸,船舶,环保等工程系统中输送各种腐蚀性,非腐蚀性流体介质的管路和容器上,用于调节和截断介质的流动。
产品咨询热线:18717746989
产品名称: 手动软密封蝶阀 产品型号: D71X、D371X、D671X、D971X
驱动方式: 手动 连接形式: 对夹
结构形式: 中心垂直板式 密封结构: 软密封,合成橡胶
压力范围: 1.0-1.6MPa 公称通径: DN50-200
常用材质: 铸铁,铸钢,不锈钢 铭牌: 承质阀门

D71X-10手动蝶阀特点

1、小型轻便,容易拆装及维修,并可有任意位置安装。
2、结构简单,紧凑,90°回转启闭迅速。
3、操作扭矩小,省力轻巧。
4、流量特性趋于直线,调节性能好。
5、启闭试验次数多达数万次,寿命长。
6、达到完全密封,气体试验泄漏为零。
7、选择不同零部件材质,可适用多种介质。

D71X-10手动蝶阀零件材料

型号 阀体 蝶板 阀杆 阀座密封圈
D71X-10 QT450,HT200 QT450,304 2Cr13 丁腈橡胶

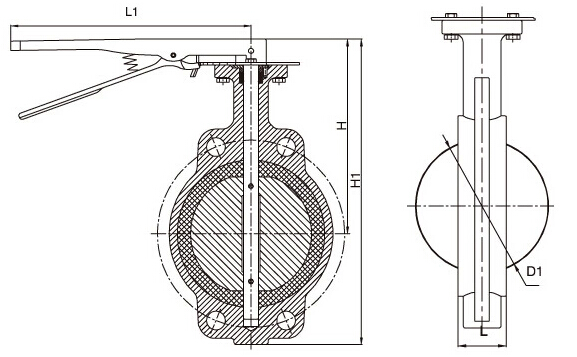

D71X-10手动蝶阀结构图

D71X-10手动蝶阀结构图

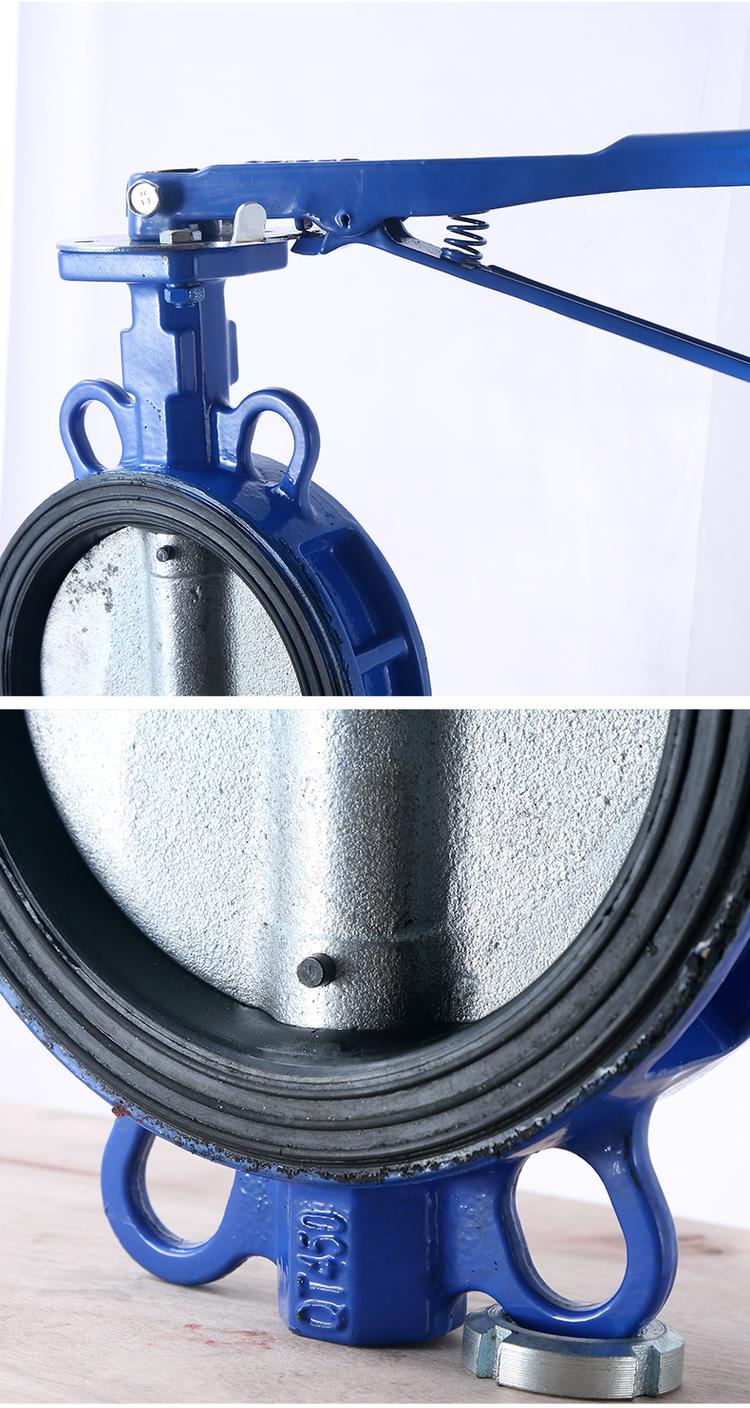

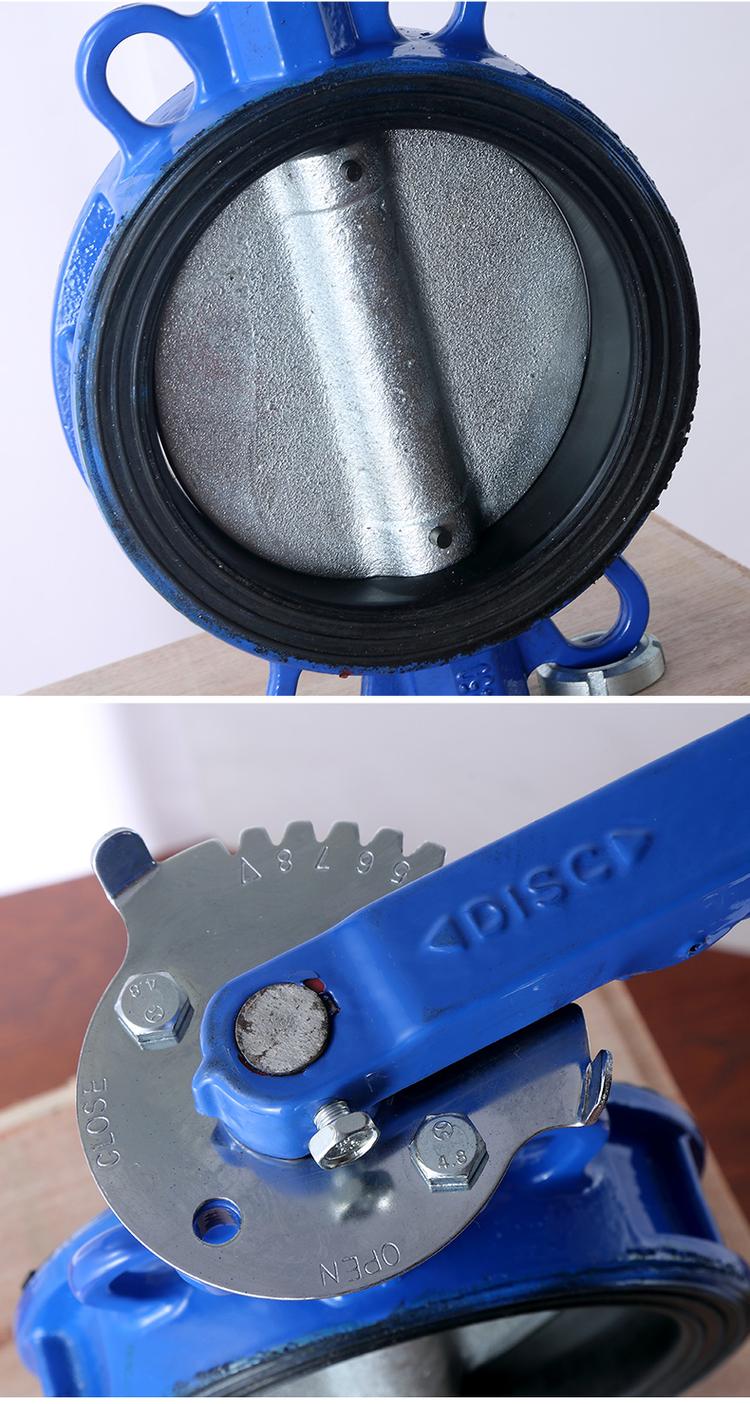

D71X-10手动蝶阀实拍图

D71X-10手动蝶阀实拍图1D71X-10手动蝶阀实拍图2D71X-10手动蝶阀实拍图3
 声明:D71X-10手动蝶阀】规格型号、结构尺寸由承质阀门提供,如何选择适用的D71X-10手动蝶阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
