气动不锈钢法兰球阀简介：
【Q641F-16P气动不锈钢法兰球阀】主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。【641F-16P气动不锈钢法兰球阀】是近年来被广泛采用的一种新型阀门。在各种阀门中，球阀的流动阻力小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过，球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
气动不锈钢法兰球阀产品用途及特点：
【Q641F-16P气动不锈钢球阀】气动球阀广泛适用于天然气、油品、化工、冶金、造纸 电办、矿业，印染、生物制药，日用化工，食品饮料，水处理 及空气处理等行业的流体自动控制或调节控制，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各个行业得到广泛的应用。【Q641F-16P气动不锈钢球阀】只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。【Q641F-16P气动不锈钢球阀】的主要特点是本身结构紧凑，易于操作和维修，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
1、流体阻力小，其阻力系数与同长度的管段相等。
2、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
气动不锈钢法兰球阀气动执行机构技术参数：
【Q641F-16P气动不锈钢球阀】采用新型系列GT型/AT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压器、气源处理三联件。
手动机构：HVSD手操机构
1、齿轮式双活塞，输出力矩大，体积小可在,顶部、底部安装手动操作机构。
2、气缸选用铝金材料，重量轻、外形美观,齿条式连接可调节开启角度、额定流量
3、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
4、IS05211标准连接为产品的安装更换提供了方便。
5、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

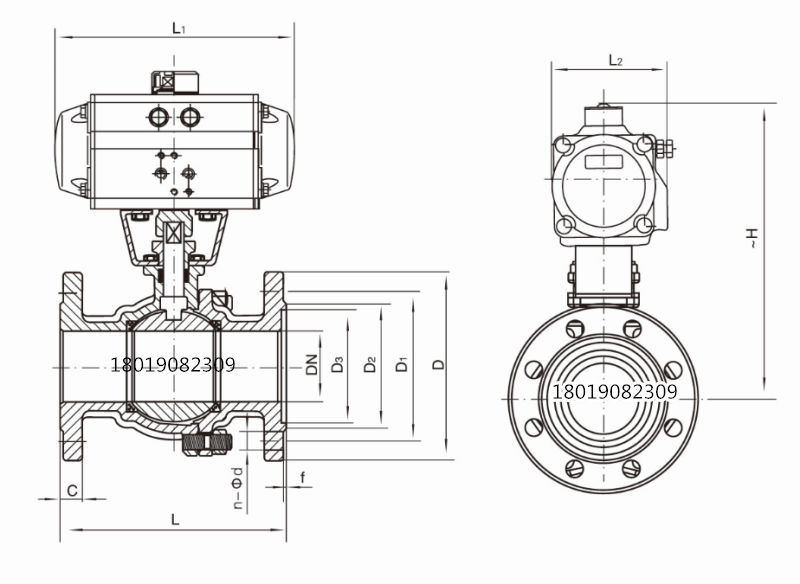

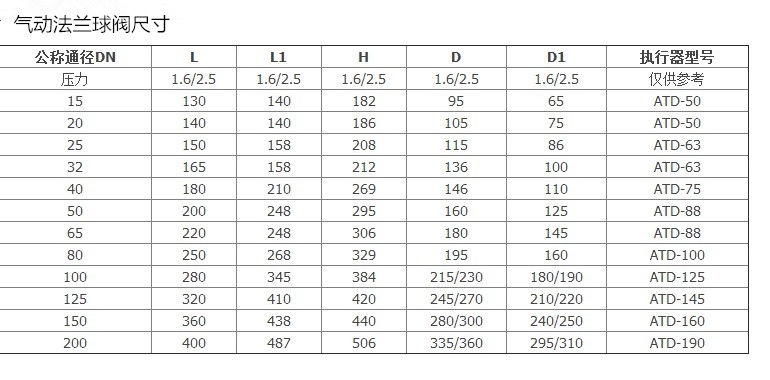

气动不锈钢法兰球阀结构图及尺寸:
具体重量其他尺寸请咨询公司销售人员。
双作用气动法兰球阀工作原理：
气动球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，输出轴逆时针方向转动
气动球阀关闭：4口进气、2口排气，推动两活塞向中心合拢，输出轴顺时针方向转动
单作用气动不锈钢法兰球阀工作原理：2孔进气阀门打开，断气后阀门关闭
气动法兰球阀气缸及其附件的作用：
气动法兰球阀的组成及各附件作用
气动法兰球阀主要由气动执行器和法兰球阀组成。法兰球阀配备不同的气动执行器和气动附件可以实现不同的控制功能。
配备双作用气动执行器：A口进气，球阀开启，A口断气，球阀保持开启状态，B口进气，球阀关闭，B口断气，球阀关闭。
配备单作用气动执行器：A口进气，球阀开启，A口断气，球阀关闭。
配备电磁阀：二位三通电磁阀用在单作用气动执行器，二位三通电磁阀一般是单电控的，通电，阀门打开，断电，阀门关闭；二位五通电磁阀用在双作用气动执行器，二位五通电磁阀一般是双电控的，具有记忆功能，线圈A通电，PA通气，阀门打开，线圈A断电，PA保持通气，阀门保持打开，线圈B通电，PB通气，阀门关闭，线圈B断电，PB断气，阀门保持关闭。二位五通电磁阀也有单电控的，二位五通单电控电磁阀， 2位5通，P是进气口，接气源。A、B是出气口，接在使用的地方。R、S是排气口，接消声器， A是常开口，就是一通气就从A口出气。通电或者手动控制是B口出气。（电磁阀可提供防爆型）
配备气动二联件：包括空气减压阀过滤器、油雾器、对气源稳定、清洁、运动部件起润滑作用。
配备限位开关：也叫做回讯器，回信器，远距离传送阀门开和关位置信号（可提供防爆型）。
配备手轮机构：自动控制在不正常情况下可以手动操作阀门的启闭。
电气定位器：根据电流信号（4-20mA）的大小对阀门的介质流量调节控制（可提供防爆型）。
气动定位器：根据气压信号（标准0.02-0.1MPa）的大小对阀门的介质流量调节控制。
电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）。
气动法兰球阀实物展示：

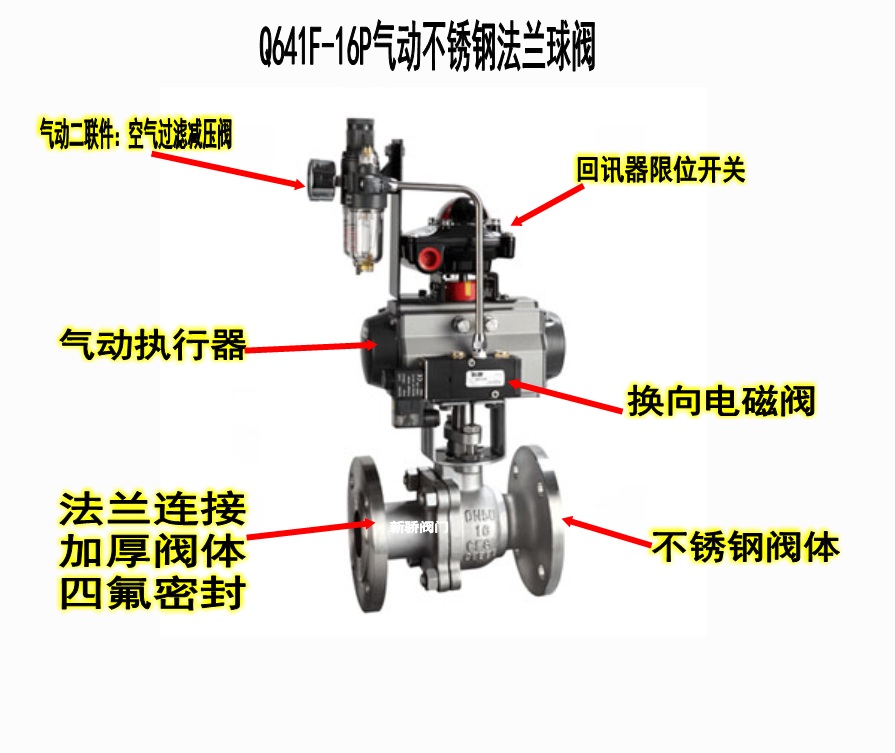

Q641F-16P DN80气动不锈钢法兰球阀带空气过滤减压阀、限位开关、换向电磁阀
Q641F-16P DN100气动不锈钢法兰球阀带换向电磁阀
Q641F-16P DN25单作用气动不锈钢法兰球阀 给气开断电气关
