圆盘式疏水阀CS19H,CS49H

栏目：业界资讯发布时间：2021-10-14

圆盘式蒸汽疏水阀,Y型蒸汽疏水阀,北京式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。

疏水阀根据相变原理，靠蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。因热动力式疏水阀的工作动力来源于蒸汽，所以蒸汽浪费比较大。

圆盘式疏水阀CS19H,CS49H

产品名称：	圆盘式蒸汽疏水阀	产品型号：	CS19H,CS49H
驱动方式：	自动	连接形式：	螺纹,法兰,焊接
结构形式：	热动力,Y型,北京式,圆盘式	密封结构：	水封
压力范围：	1.6MPa-16MPa	公称通径：	DN15-100
常用材质：	铸钢,不锈钢等	铭牌：	承质品牌

圆盘式疏水阀概述

圆盘式蒸汽疏水阀,Y型蒸汽疏水阀,北京式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。
热动力圆盘式疏水阀适用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀门。

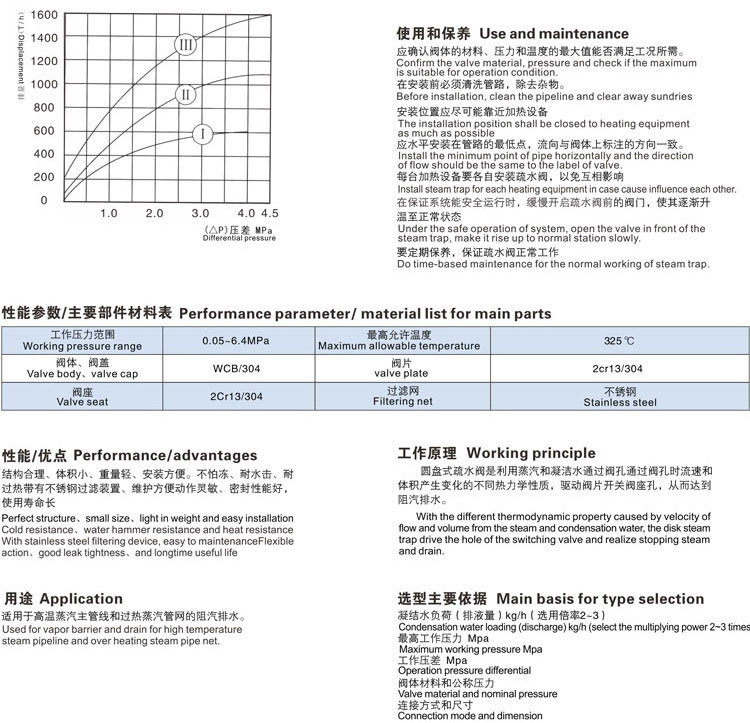

圆盘式疏水阀工作原理

这类疏水阀根据相变原理，靠蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。因热动力式疏水阀的工作动力来源于蒸汽，所以蒸汽浪费比较大。结构简单、耐水击、最大背为50%，有噪音，阀片工作频繁。

热动力型疏水阀有热动力式（圆盘式）、脉冲式、孔板式

圆盘式疏水阀实物图

圆盘式蒸汽疏水阀_(Y型,北京式)蒸汽疏水阀主要零部件

序号	名称	材料
1	阀体	WCB、A105、SS304
2	密封垫片	H62
3	阀盖	Q235、WCB、SS304
4	阀冒	Q235、WCB、SS304
5	标牌	SS304
6	螺钉	SS304
7	阀片	SS304
8	滤网	SS304
9	尾螺	2Cr13
10	密封垫片	H62

圆盘式蒸汽疏水阀_(Y型,北京式)蒸汽疏水阀外形尺寸

型号	口径DN	L	H	h	W
CS49H-16C CS49H-25C CS49H-40C	15	150	95	36	59
	20	150	100	40	59
	25	160	108	42	59
	32	200	115	50	73
	40	230	115	50	73
	50	230	127	52	73
	65	250	173	80	73
	80	280	203	100	97
	100	310	218	110	97
	125	310	218	110	97
	150	350	254	110	107

主要外形尺寸

型号	口径DN	L	H	h	W
CS49H-64C	15	210	110	25	108
	20	210	110	25	108
	25	210	110	25	108
	32	270	145	34	124
	40	270	145	34	124
	50	270	145	34	124

主要外形尺寸

型号	口径DN	L	H	h	W
CS19H-16C CS19H-25C CS19H-40C CS19H-64C	15	75	95	36	59
	20	85	100	40	59
	25	95	108	42	59
	32	115	115	50	73
	40	115	115	50	73
	50	170	127	87	73

主要外形尺寸

型号	口径DN	L	H	h	W
CS69H-16C CS69H-25C CS69H-40C CS69H-64C	15	130	110	25	108
	20	130	110	25	108
	25	130	110	25	108
	32	140	145	34	124
	40	140	145	34	124
	50	140	145	34	124

圆盘式蒸汽疏水阀_(Y型,北京式)蒸汽疏水阀尺寸表
