安全溢流阀AY42H/YA802Y
栏目：业界资讯 发布时间：2021-10-08
安全溢流阀在系统中起安全保护作用在设备或管路上作为超压保护装置
| 产品名称： | 安全溢流阀 |
|
AY42H、YA802Y |
|
|
自动 |
|
螺纹,法兰 |
|
|
弹簧式 |
|
硬密封 |
|
|
16.0MPa-60.0MPa |
|
DN15-40 |
|
|
WCB,锻钢,不锈钢 |
|
承质品牌 |

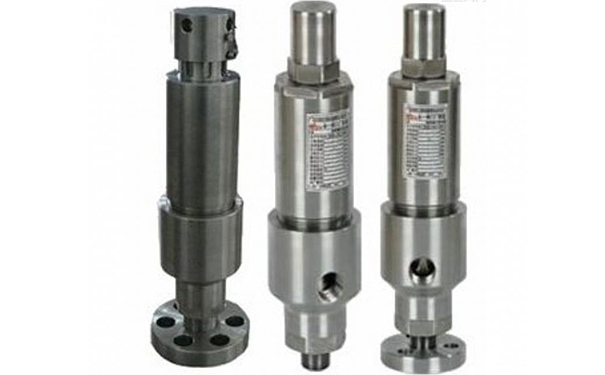

AY42H、YA802Y安全溢流阀实物图
AY42H、YA802Y安全溢流阀性能规范
| 型号 | 公称压力 | 开启压力分级 | 工作温度（） | 适用介质 |
| AY42H-160 、YA802Y-160 | 16.0 | 6.3～16.0 | 200 | 水、油品等 |
| AY42H-250 、YA802Y-250 | 25.0 | 10.0～25.0 | ||
| AY42H-400、YA802Y-400、YA802Y-600 | 40.0-60.0 | 20.0～60.0 |
AY42H、YA802Y安全溢流阀外形尺寸
| 型号 | 公称通径 | 尺寸 | |||||||||
| D | D1 | K | M | Z-?d | b | L | L1 | Rc | ≈H | ||
|
AY42H-160 AY42H-250 AY42H-400 |
15 | 135 | 95 | 25 | M48×2 | 4-22 | 25 | 65 | 140 | 1/2" | 329 |
| 25 | 165 | 115 | 30 | M52×2 | 6-26 | 28 | 80 | 150 | 1" | 447 | |
| 25 | 200 | 145 | 38 | M80×3 | 6-29 | 40 | 90 | 180 | 11/2" | 485 | |
| 32 | 225 | 170 | 42 | M100×3 | 6-33 | 50 | 100 | 200 | 21/2" | 570 | |
主要外形尺寸
| 型号 | 公称通径 | 尺寸 | ||||
| Rc | ZG | L | L1 | ≈H | ||
| YA802Y-600 | 15 | 1/2" | 1/2" | 52 | 90 | 250 |
| 25 | 1" | 1" | 52 | 113 | 275 | |
| 40 | 11/2" | 11/2" | 52 | 157 | 336 | |

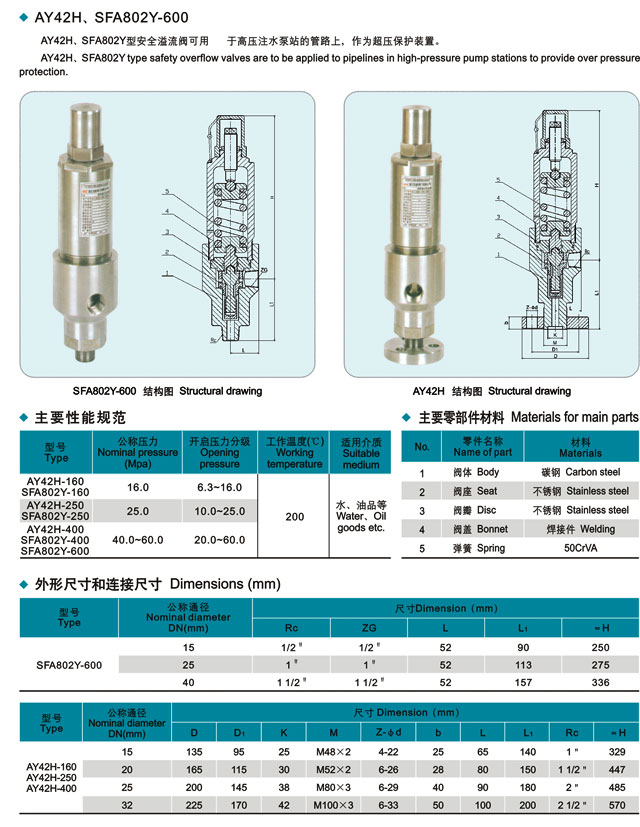

安全溢流阀,高压安全溢流阀参数尺寸图:
声明：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的安全溢流阀AY42H/YA802Y性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
