活塞式减压阀Y42F/X
栏目：业界资讯 发布时间：2021-10-08
活塞式减压阀,Y42F活塞式减压阀,主要用于介质为液体,气体的管路,起减压稳压作用。
活塞式减压阀尺寸规格说明书
声明：
| 产品名称： | 活塞式减压阀 |
|
Y42F/X |
|
|
手动/自动 |
|
法兰,螺纹 |
|
|
活塞式 |
|
NBR,PTFE |
|
|
1.6MPa-16MPa |
|
DN15-500 |
|
|
铸铁,碳钢,不锈钢等 |
|
承质品牌 |
活塞式减压阀,Y42F活塞式减压阀工作原理：
1、 通过启闭件的节流，造成压力损失迫使进口压力在出口处降低某一个需要值，当流量和压力变化时，利用本身介质能量来控制出口压力基本不变的目的。
2、介质走向由上进下出，当调节出口压力时，顺时针旋转调节螺栓迫使活塞向下移动，打开主阀，改变节流面积，造成压力损失，实现减压。由于阀后介质通过“X”通道流入活塞下腔并与活塞上方保持平衡，当压力和流量变化时，使主阀节流面积始终保持相应位置，由于本阀采用卸荷机构，减小了进口压力面积，从而减小了阀门出口压力偏差，大大提高了减压阀的稳压精度。
活塞式减压阀安装前注意事项：管道必须清洁干净以后在才能进行安装。避免焊渣，氧化皮等赃物流入阀内，使阀门无法正常工作。所以，在减压阀安装的前端需要安装Y型过滤器，也是为了防止介质中的杂物进入减压阀内部，影响工作性能。

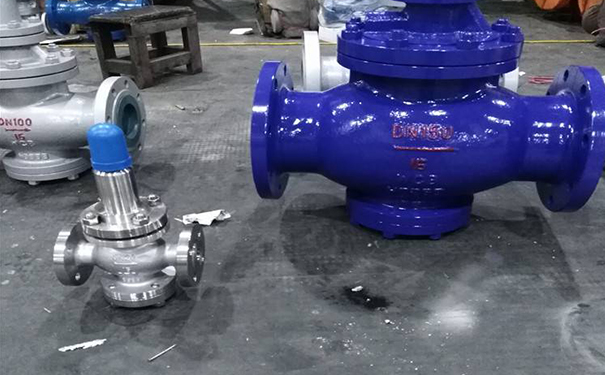

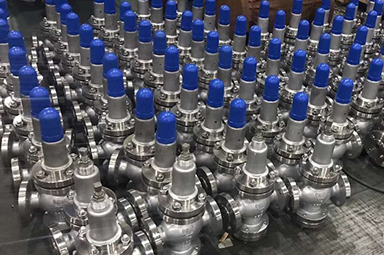

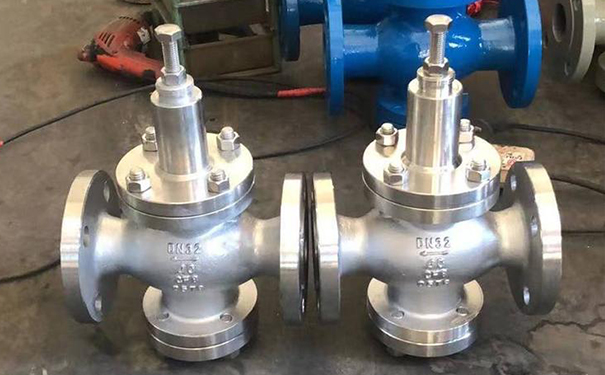

活塞式减压阀,Y42F活塞式减压阀实物图
活塞式减压阀,Y42F活塞式减压阀技术参数和性能指标
| 公称压力(Mpa) | 1.0 | 1.6 | 2.5 |
| 壳体试验压力(Mpa)* | 1.5 | 2.4 | 3.75 |
| 密封试验压力(Mpa) | 1.0 | 1.6 | 2.5 |
| 最高进口压力(Mpa) | 1.0 | 1.6 | 2.5 |
| 出口压力范围(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
| 压力特性偏差(Mpa)P2P | GB12244-1989 | ||
| 流量特性偏差(Mpa)P2G | GB12244-1989 | ||
| 渗漏量 | 0 | ||
| 工作温度 | -20-80-160 -350 | ||
活塞式减压阀,Y42F活塞式减压阀主要材料
| 零件名称 | 零件材料 |
| 阀体 阀盖 底盖 | WCB或不锈钢 |
| 阀座 | 2Cr13或不锈钢 |
| 阀瓣 | 2Cr13或不锈钢 |
| 阀杆 | 2Cr13或不锈钢 |
| 缸套 | 2Cr13/25(镀硬铬) |
| 活塞 | 2Cr13或不锈钢 |
| O型圈 | 橡胶 |
| 密封圈 | 橡胶 |
| 膜片 | 夹织物橡胶 |
| 调节弹簧 | 60Si2Mn或不锈钢 |
活塞式减压阀,Y42F活塞式减压阀构件材料表
| 零件名称 | 零件材料 |
| 阀体阀盖底盖 | WCB或不锈钢 |
| 阀座阀盘 | 2Cr13或不锈钢 |
| 缸套 | 2Cr13/铜合金或不锈钢 |
| 活塞 | 合金铸铁或不锈钢 |
| 导阀座导阀杆 | 2Cr13或不锈钢 |
| 主阀弹簧 | 1Cr18Ni9Ti或不锈钢 |
| 导阀主弹簧 | 50CrVA或不锈钢 |
| 调节弹簧 | 60Si12Mn或不锈钢 |
流量系数(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |

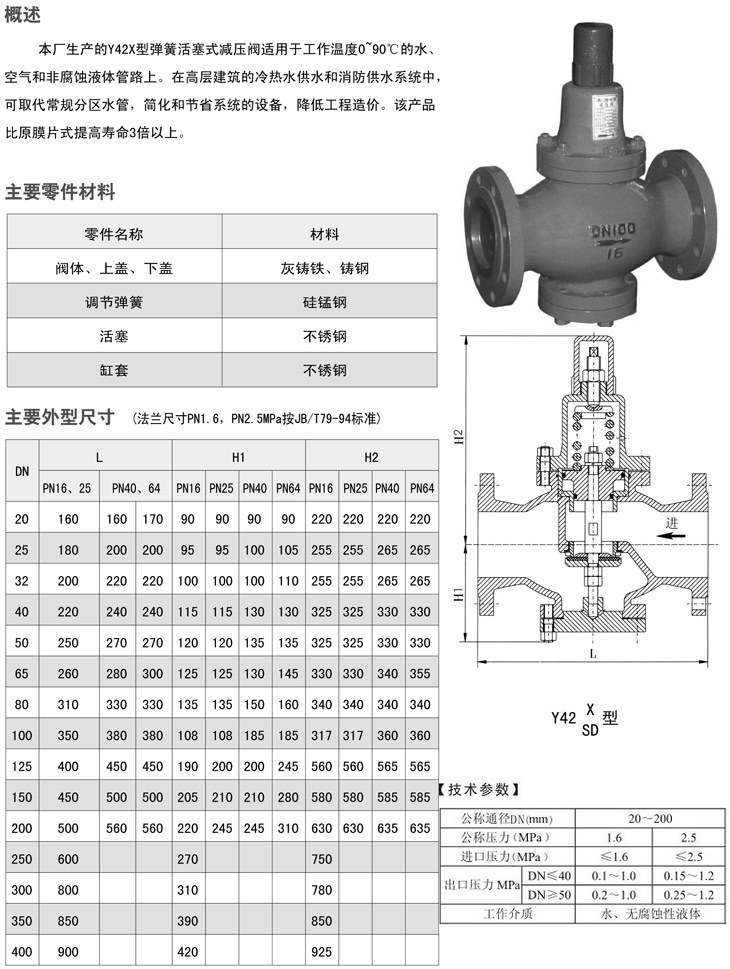

活塞式减压阀,Y42F活塞式减压阀结构图与尺寸表
声明：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的活塞式减压阀Y42F/X性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
