对夹升降式止回阀H71W
栏目：业界资讯 发布时间：2021-09-21
H71H对夹升降式止回阀,H71W对夹升降式止回阀产品实用材料采用耐腐蚀不锈钢。

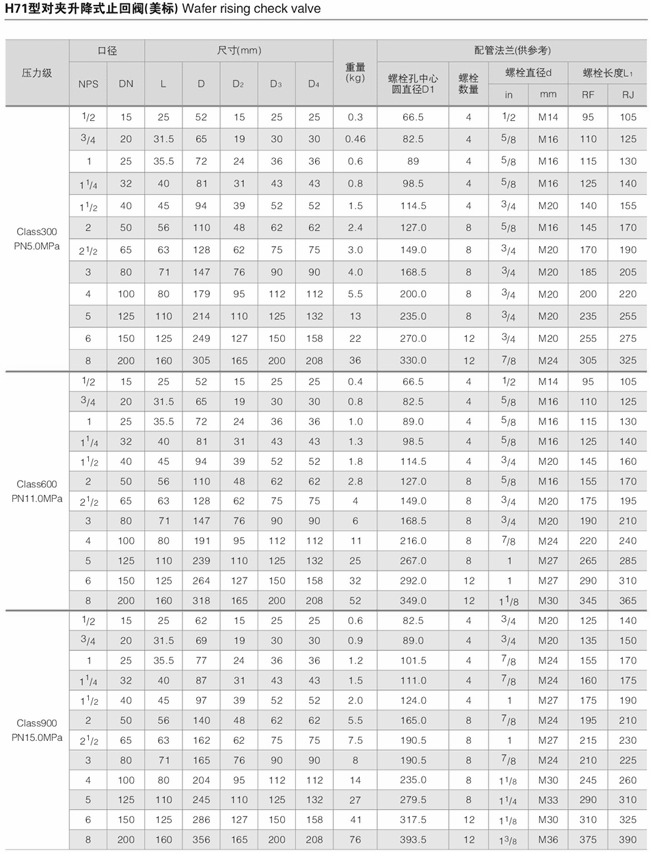

H71W对夹升降式止回阀型号尺寸
声明：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的对夹升降式止回阀H71W性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。
· 电话：18717746989
· 邮箱：sales@shczvalve.com
| 产品名称： | H71H对夹升降式止回阀 |
|
H71H/H71W |
|
|
自动 |
|
对夹 |
|
|
升降式 |
|
硬密封 |
|
|
1.6MPa-16MPa |
|
DN15-250 |
|
|
WCB,不锈钢等 |
|
承质品牌 |
H71H对夹升降式止回阀,H71W对夹升降式止回阀产品标准与规范：
1、设计与制造：API594，API6D,JB/T8937
2、结构长度：API594，API6D,JB/T8937
3、压力-温度等级：ASME B16.34，GB/T9124
4、试验与检验：API598，JB/T9092
5、配管法兰：JB/T74-90，ASME B16.5，API605，ASME B16.47
结构特点
1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。

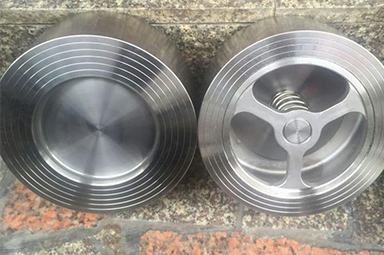

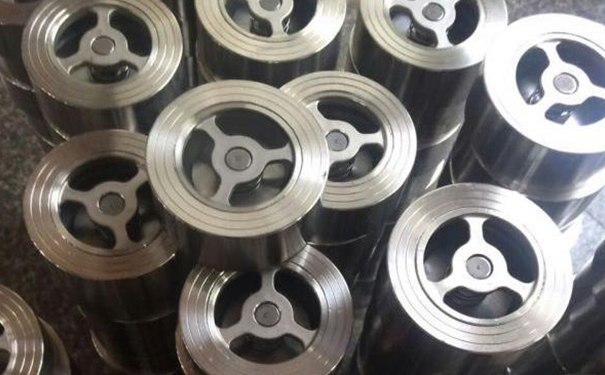

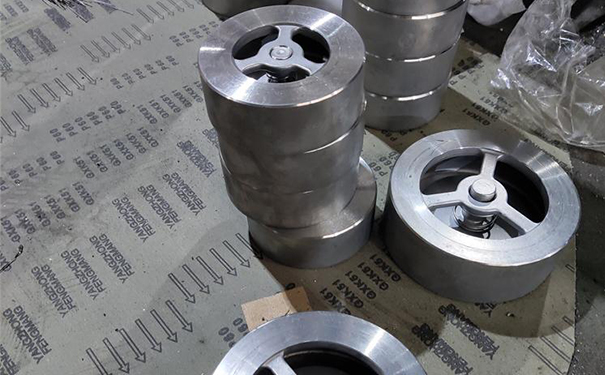

H71H对夹升降式止回阀,H71W对夹升降式止回阀实物图
H71H对夹升降式止回阀,H71W对夹升降式止回阀技术参数
| 型号 | 公称通径 | 试验压力 | 工作温度 | 适用温度 | |
| 壳体 | 密封 | ||||
| H71H-16Q | 1.6 | 2.4 | 1.76 | ≤235 | 水、蒸气、油品等 |
| H71H-25Q | 2.5 | 3.75 | 2.75 | ≤235 | |
| H71W-25H | ≤300 | ||||
| H71W-25P | ≤200 | 硝酸等腐蚀性介质 | |||
| H71W-40H | 4.0 | 6.0 | 4.4 | ≤300 | |
| H71W-40P | ≤200 | 水、蒸气 | |||
H71H对夹升降式止回阀,H71W对夹升降式止回阀主要构件材料表
| 型号 | 阀门 | 阀瓣 | 弹簧 |
|
H71H-16Q |
QT400-15 | 25 | 50CrVA |
|
H71W-25H |
2Cr13 | 1Cr13 | 1Cr18Ni9 |
|
H71W-25P |
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |

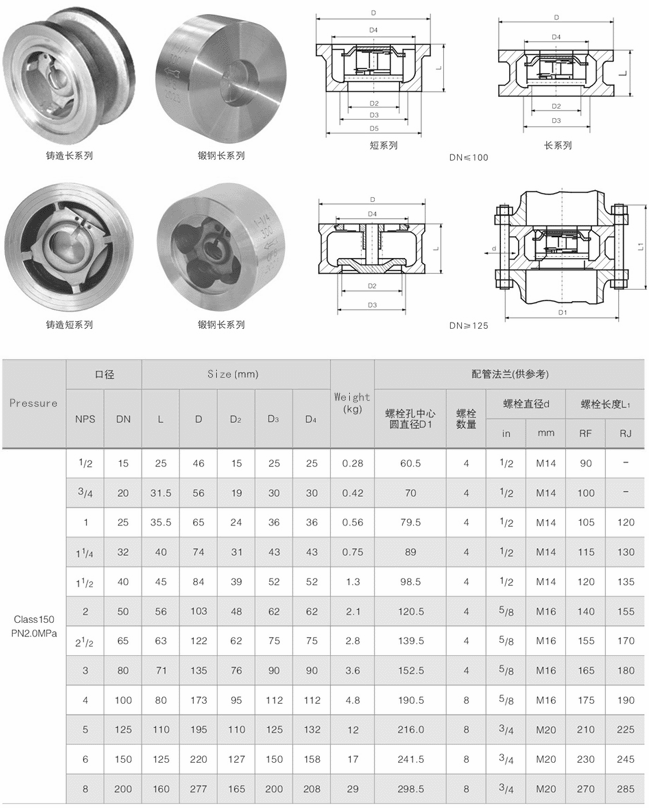

H71H对夹升降式止回阀,H71W对夹升降式止回阀结构图与尺寸表
