碳钢截止阀J41H-16C
栏目：业界资讯 发布时间：2021-09-21
碳钢截止阀,法兰碳钢截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。
碳钢截止阀型号规格尺寸图J41H-16C
| 产品名称： | 碳钢截止阀 |
|
J41H/Y |
|
|
手动,电动,气动 |
|
法兰 |
|
|
截止 |
|
硬密封 |
|
|
1.6MPa-16.0MPa |
|
DN15-300 |
|
|
碳钢,不锈钢等 |
|
承质品牌 |
碳钢截止阀产品特点
1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长
法兰碳钢截止阀执行标准
设计规范：GB/T 12235
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：JB/T 9002
产品标识：GB/T 12220
供货规范：JB/T 7928

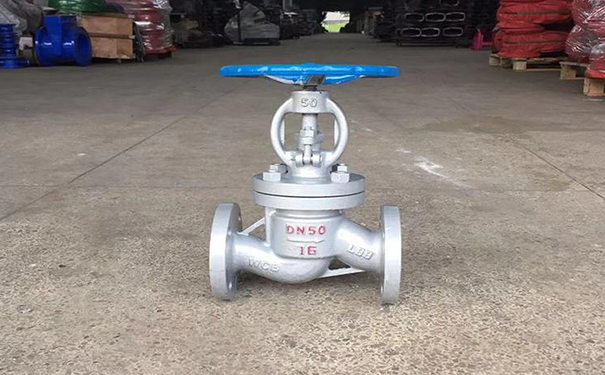

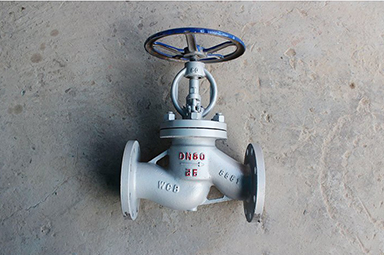

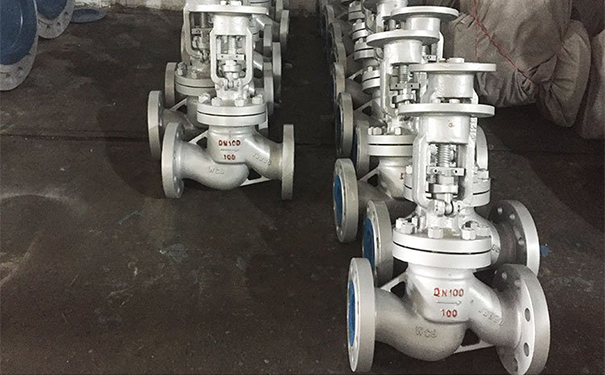

碳钢截止阀实物图
碳钢截止阀,法兰碳钢截止阀执行标准
| 设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 |
| GB12235 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
碳钢截止阀,法兰碳钢截止阀性能参数
| 型号 | J41H-16C～160C | J41Y-16C～160C | J41W-16P～160P | |
| 工作压力（MPa） | 1.6～16.0 | |||
| 适用温度（） | ≤425 | ≤150 | ||
| 适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | ||
| 材料 | 阀体、阀盖 | 碳素钢 | 铬镍钛不锈钢 | |
| 阀杆 | 铬不锈钢 | 铬镍钛不锈钢 | ||
| 密封面 | 堆焊铁基合金 | 堆焊硬基合金 | 本体材料 | |
| 填料 | 石棉石墨、柔性石墨、聚四氟乙烯 | |||
碳钢截止阀,法兰碳钢截止阀压力试验MPa
| 公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 水密封试验 | 1.8 | 2.8 | 4.4 | 7.4 | 11.0 | 18.0 |
| 上密封试验 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
| 气密封试验 | 0.4-0.7 | |||||

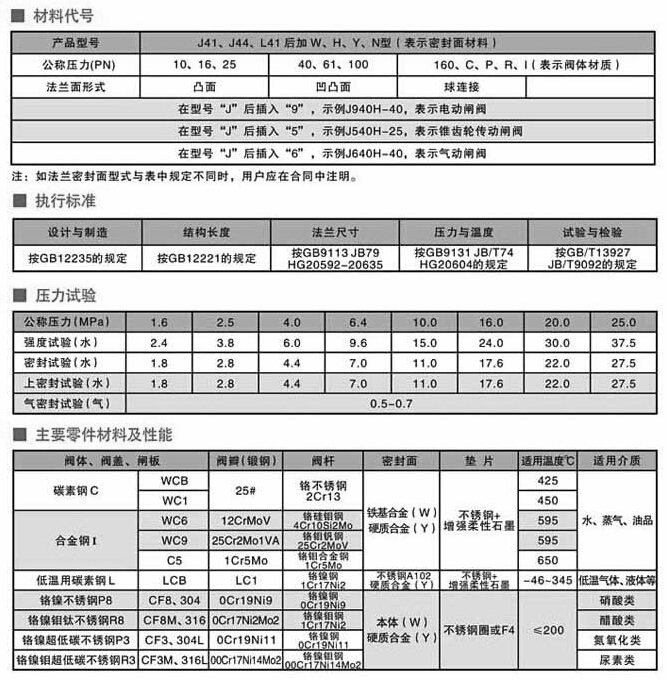

碳钢截止阀,法兰碳钢截止阀主要性能及材料
| 体盖扳 | 阀杆 | 密封面 | 垫片(环) | 填料 | 工作温度 | 适用介质 |
| WCB | 2Cr13 |
13Cr STL 本体材料 尼龙 |
增强柔性石墨 1Crl3／柔性石墨 08软钢 0Cr18Ni9Ti OCr18Ni12Mo2Ti |
柔性石墨 增强柔性石墨 SFB-260 SFP-260 |
≤425 | 水、蒸汽、油品 |
| WC1 |
38CrMoAI 25Cr2MoV |
≤450 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| ZGCr5Mo | ≤540 | |||||
| ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 硝酸类 | |||
| ZGCr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 | 醋酸类 |

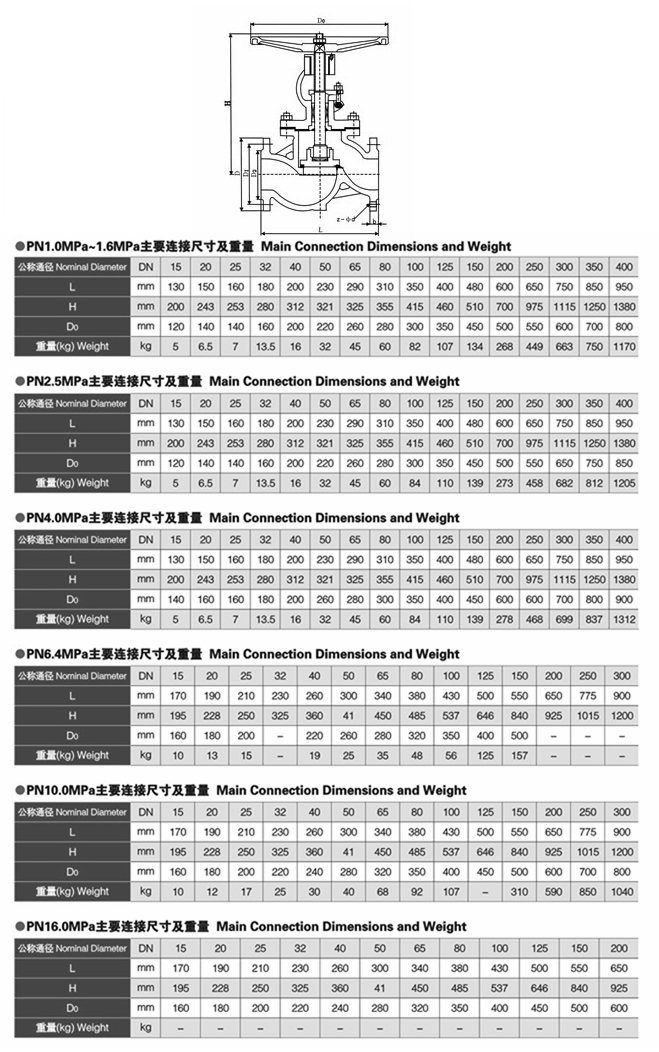

碳钢截止阀,法兰碳钢截止阀结构图与尺寸表
|
声明：【碳钢截止阀J41H-16C】规格型号、结构尺寸由上海承质阀门制造有限公司提供，如何选择适用的碳钢截止阀J41H-16C产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
