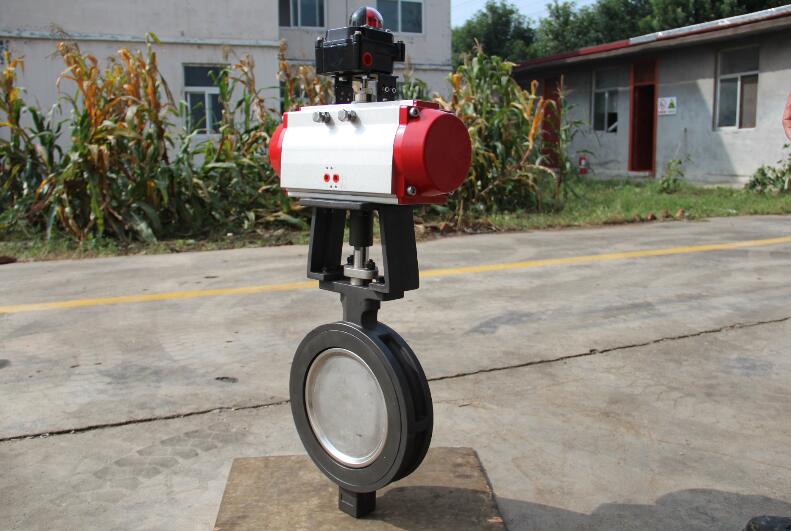

气动硬密封蝶阀,双偏心双向压金属密封蝶阀引进了国内外先进的制造技术，以独特新颖的结构，获得高品质的性能。该阀结构合理.密封严密可靠、流阻小、压差低、驱动灵活省力。使用寿命倍增。符合GB12238-89《法兰和对夹连接蝶阀》和JBIT8527-1997《金属密封蝶阀》标准.并参照美国ANSIIAWWAC504标准。采用美国CAD软件辅助设计。双偏心，即轴向偏心，阀轴中心线不在阀板密封面上;
径向偏心:阔轴中心线不在阀门通道的中心线上.阀板采用双平板析架式多流道结构，在流速较高时.各流道水流能够互相制衡，避免阀板出现颤抖现象。确保阀门的稳固性。特殊的设计。特殊的几何结构.使阀板具有越关越紧的功能，当打开阀门时.只要阀轴稍微旋转.阀板即全部脱离阀座.减少了摩擦力，使开启力矩呈现最小最佳状态，密封严实可靠。经久耐用.广泛的应用于水利工程、自来水、电力循环水、石油、化工等工业管道上作截断介质流动。

产品特点：
1、硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、蝶板密封面采用D507mo，STL密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

 气动硬密封蝶阀,双偏心双向压金属密封蝶阀特点
   1、蝶阀为双向承压，双向金属密封，特殊的结构形式可任意调整密封比压，采用偏心S形锥形阀座密封面，使密
封面不易损坏，提高阀门的使用寿命。
   2、操作扭矩较小，转90度启闭，轻使迅速。
   3、流阻小，具有良好的水力特性，流量特性近似倾斜直线.节能效果好，双向密封对水流无方向要求。
   4、密封可靠，启闭寿命达数25000次以上，使用寿命25年以上。
   5、阀板采用符合流体力学性能的双平板析架式多流道设计。

制造标准

 基本参数

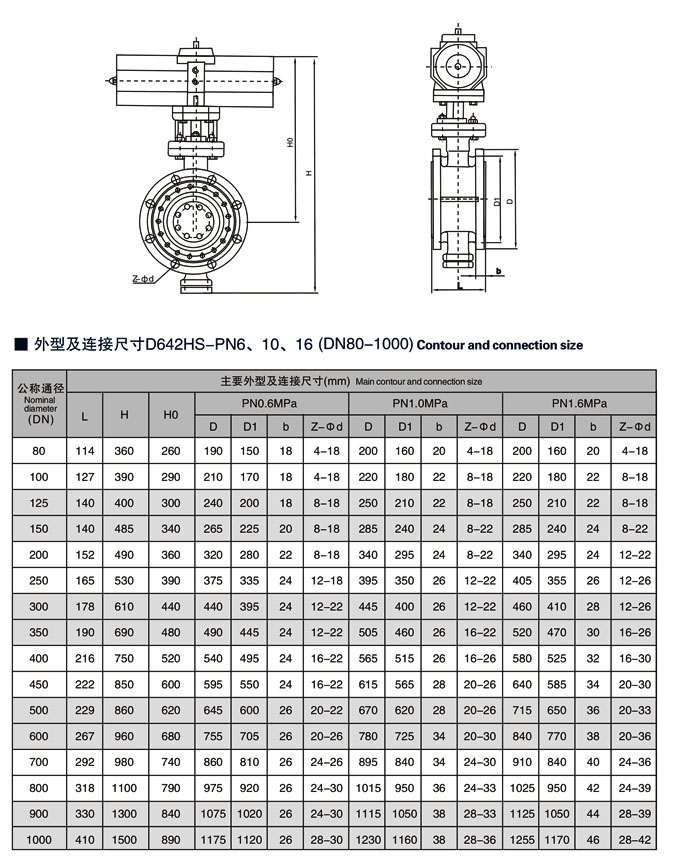

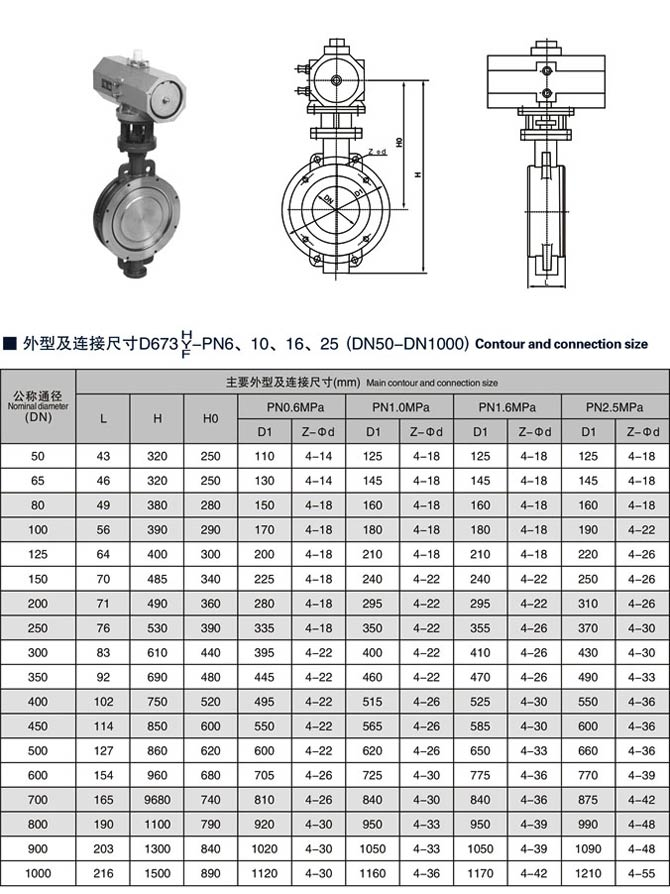

 气动硬密封蝶阀,双偏心双向压金属密封蝶阀相关尺寸图:
