手动对夹式蝶阀/厂家规格型号D71X/F/D371X/F
栏目：业界资讯 发布时间：2021-08-31

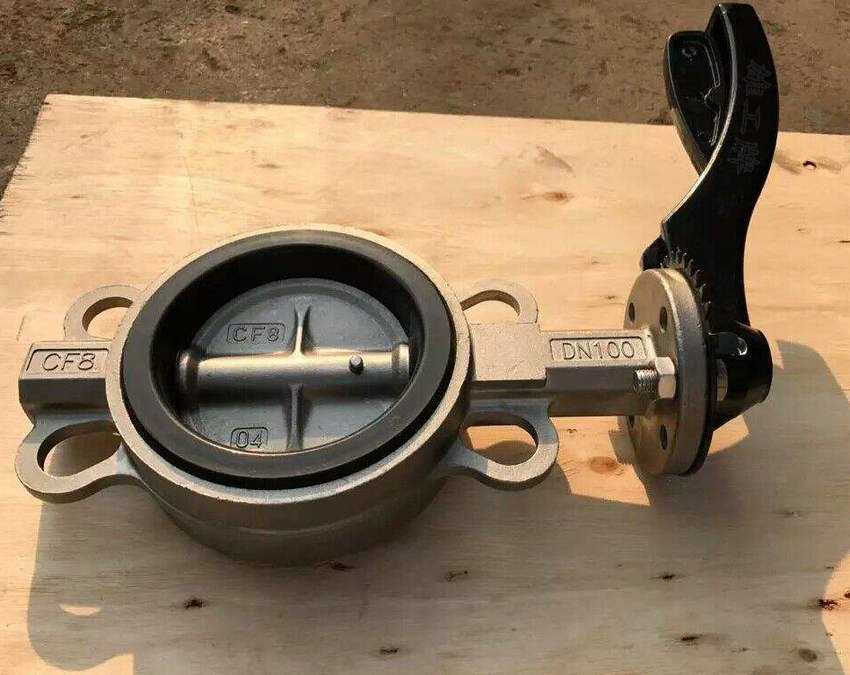

手动蝶阀,手动对夹式蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成
手动对夹式蝶阀/厂家规格型号D71X/F/D371X/F
手动对夹式蝶阀/厂家规格型号D71X/F/D371X/F
|
|
手动对夹式蝶阀 |
|
D71X/F,D371X/F |
|
|
手动,涡轮,电动,气动 |
|
对夹式,法兰式 |
|
|
中线 |
|
软密封,硬密封 |
|
|
1.0MPa-1.6MPa |
|
DN40～2000 |
|
|
铸铁,球墨铸铁,WCB,不锈钢等 |
|
承质品牌 |
手动蝶阀,手动对夹式蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

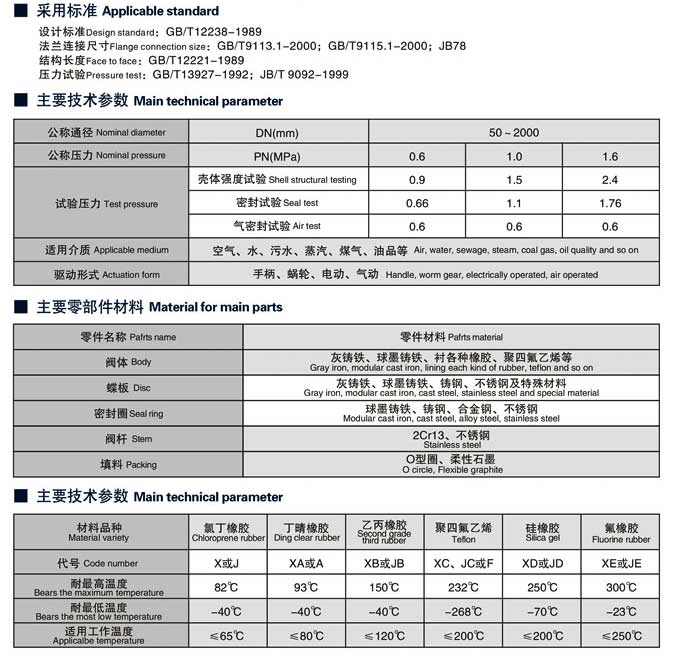

制造规范设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
手动蝶阀,手动对夹式蝶阀技术参数
| 公称通径 | DN（mm） | 50～800 | ||
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | |
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
| 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
| 零件名称 | 材料 | |||
| 阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 | |||
| 蝶板 | 铸钢、不锈钢及特殊材料 | |||
| 密封圈 | 各种橡胶、聚四氟 | |||
| 阀杆 | 2Cr13、不锈钢 | |||
| 填料 | O型圈、柔性石墨O | |||
密封材料选用和适用温度
| 材料品种 | 橡胶 | 橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 | 天然橡胶 | 尼龙 |
| 英语简称 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
| 型号代号 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
| 耐最高温度 | 82 | 93 | 150 | 232 | 250 | 204 | 85 | 93 |
| 耐最低温度 | -40 | -40 | -40 | -268 | -70 | -23 | -20 | -73 |
| 适用工作温度 | 0~+80 | -20~+82 | -40~+125 | -30~+150 | -70~+150 | -23~+150 | -20~+85 | -30~+93 |
手动对夹式蝶阀尺寸图:
|
声明：【手动对夹式蝶阀/厂家规格型号D71X/F/D371X/F】规格型号、结构尺寸由上海承质阀门制造有限公司提供，如何选择适用的手动对夹式蝶阀/厂家规格型号D71X/F/D371X/F产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
