上海承质阀门生产的液控蝶阀吊运、安装及保管简述

吊运、安装及保管

1、吊运

(1)运输或安装时,切不可撞击油缸、液压站、蓄能器、电控箱、传动装置及阀门等。在运输过程中蓄能器应将气压放掉,以免运输中由于温度变化使压力上升。

(2)吊装时应轻起轻落,不得有强烈振动,以免损坏部件。

2、安装

(1)安装前应核对本阀铭牌上参数是否符合使用要求。

(2)必须清洗阀体、蝶板密封面及内腔,不允许有污垢附着,检查各部位和各部件有无损伤与损坏现象,各连接部分螺拴是否紧固。

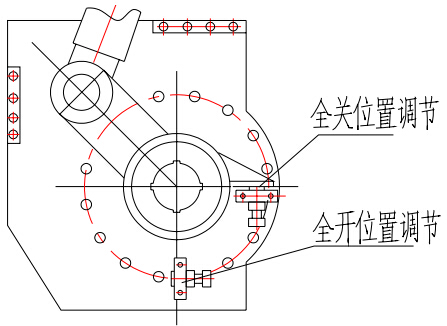

(3)蝶阀全开位置的调整(出厂时已调好,如有变动需重调):调整方法见图(2),先将全开位置调节螺栓向上调节,待蝶板全开(即活塞杆全部伸出到位)后再将螺栓向下调节,顶紧连杆消除机械连接的间隙,然后紧固螺母即可。

(图2)全关位置调节、全开位置调节示意图
蝶阀图片(2)

(4)安装形式:

1)阀门安装距离水泵出口距离的位置,需视水泵布置而定,具体情况应遵循设计院的规定,一般应大于 2~6D。

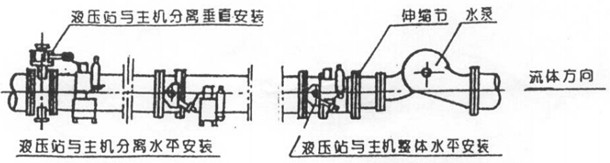

2)参照图(3)形式安装。

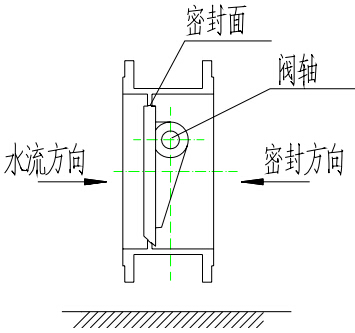

3)由于液控蝶阀是为防止水倒流的止回阀,因此安装时请注意密封面在水流方向上游,而阀轴在水流方向下游。见图(4)。

(图3)安装示意图
图(3)

(图4)方向示意图
蝶阀图片图 4

(5)法兰螺栓紧固时应先拧对角的螺栓,使螺栓均匀,对称拧紧。

3、保管

本阀长期存放时,应放在阴凉干燥通风室内,凡加工面均应涂防锈油,液压系统应有防尘措施,油箱内的液压油应全部放掉,以免变质,电气箱应有防尘防潮措施,绝不允许露天存放。
