1、结构

本阀主要由阀门本体与液动装置、液压站、电控箱三部分组成，其外形连接尺寸见附图。

2、特点

（1）、本阀采用蓄能器取代了重锤式液控蝶阀中的重锤，将重锤势能变为流体压力需能，设计合理、体积小、重量轻、结构简单、功能齐全、动作灵活可靠、外观美观、节能节材、维修方便等优点。

（2）、本阀具有较完善的液压系统和可靠的电气控制系统、既可就地操作，也可远距离操纵，操作使用方便。

本阀液压站和电气控制箱与阀体分离究竟安装；阀体可水平布局，也可垂直安装。可视现场条件选择。

3、阀门开关特性参数

阀门采用金属硬密封结构，通过油缸驱动曲柄、阀轴带动蝶板转动 90º，实现阀门启闭。通过调节油缸上的各调节塞可以调整阀门的关闭参数，调节方法按下表 1 进行调试，出厂时阀门开启及快、慢关时间已调定，如果定货时合同协议有要求的按用户要求执行。订货用户没有要求的，快关时间调为 5 秒，慢关时间调为 15 秒，快慢关切换角度调为快关 90°～25° 慢关 25°～0°。开阀时间调定为 30～60 秒之内之间即可。关闭快、慢关时间和角度调整见图（1），开闭时间调节液压站上节流阀 20。

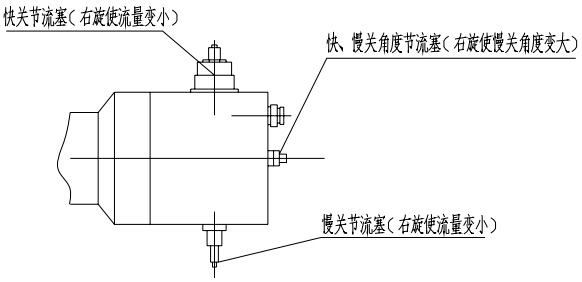

图（1）
