传动 方式 |
电磁动 | 电磁-液动 | 电-液动 | 蜗轮 | 正齿轮 | 伞齿轮 | 气动 | 液动 | 气-液动 | 电动 |
手柄 手轮 |
代号 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 无代号 |
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示;
对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;
防爆电动装置的阀门用9B表示。
连接方式 | 内螺纹 | 外螺纹 | 两不同连接 | 法兰 | 焊接 | 对夹 | 卡箍 | 卡套 |
代号 | 1 | 2 | 3 | 4 | 6 | 7 | 8 | 9 |
阀门结构形式用阿拉伯数字表示,按下表规定。
闸阀结构形式代号
结构形式 | 代号 | |||
阀杆升降式 (明杆) |
楔式闸板 | 弹 性 闸 板 | 0 | |
刚性闸板 | 单 闸 板 | 1 | ||
双 闸 板 | 2 | |||
平行式闸板 | 单 闸 板 | 3 | ||
双 闸 板 | 4 | |||
阀杆非升降式 (暗杆) |
楔式闸板 | 单 闸 板 | 5 | |
双 闸 板 | 6 | |||
平行式闸板 | 单 闸 板 | 7 | ||
双 闸 板 | 8 |
材料 |
锡基轴 承合金 巴氏合金 |
搪 | 渗氮钢 |
18-8系 不锈钢 |
氟塑料 | 玻璃 |
Cr13 不锈钢 |
衬胶 |
蒙乃尔 合金 |
尼龙 塑料 |
渗硼钢 | 衬铅 |
Mo2Ti 不锈钢 |
塑料 | 铜合金 | 橡胶 |
硬质 合金 |
阀体 直接 加工 |
代号 | B | C | D | E | F | G | H | J | M | N | P | Q | R | S | T | X | Y | W |
当密封副的密封面材料不同时,以硬度低的材料代号表示。
PN1.0-32Mpa,10=1.0MPA表示压力为十公斤,150LB-1500LB表示美标磅级压力,5-63K表示日级压力;
国标、美标、日标阀门公称压力、磅(Lb)、兆帕(Mpa)、巴(bar)、日标(K)级换算表。
表一:
压力等级磅(Lb) 和兆帕(Mpa)换算表 |
||||||||||
磅级Class |
150 |
300 |
400 |
600 |
800 |
900 |
1500 |
2500 |
3500 |
4500 |
兆帕Mpa |
2.0MPa |
4.0MPa |
6.8MPa |
11.0MPa |
13.0MPa |
15.0MPa |
26.0MPa |
42.0MPa |
56.0MPa |
|
表二:
压力等级兆帕(Mpa)和巴(bar)换算表 |
|||||
0.05(0.5) |
0.1(1.0) |
0.25(2.5) |
0.4(4.0) |
0.6(6.0) |
0.8(8.0) |
1.0(10.0) |
1.6(16.0) |
2.0(20.0) |
2.5(25.0) |
4.0(40.0) |
5.0(50.0) |
6.3(63.3) |
10.0(100.0) |
15.0(150.0) |
16.0(160.0) |
20.0(200.0) |
25.0(250.0) |
28.0(280.0) |
32.0(320.0) |
42.0(420.0) |
50.0(500.0) |
63.0(630.0) |
80.0(800.0) |
100.0(1000.0) |
125.0(1250.0) |
160.0(1600.0) |
200.0(2000.0) |
250.0(2500.0) |
335.0(3350.0) |
表三:
磅级(Lb)与日标(K)级和公称压力换算表 |
|||||||
磅级(Lb) |
150 |
300 |
400 |
600 |
900 |
1500 |
2500 |
K级 |
10 |
20 |
30 |
40 |
63 |
100 |
/ |
公称压力(MPa) |
2.0 |
5.0 |
6.8 |
10.0 |
15.0 |
25.0 |
42.0 |
灰铸铁底压阀和钢制中压省略此项

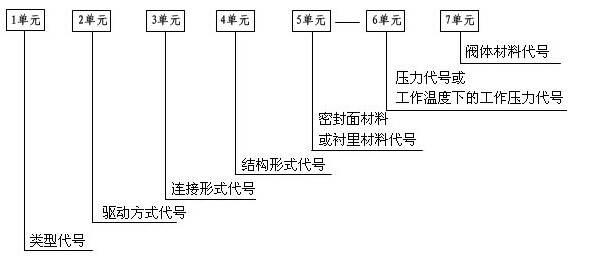

举例:Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力1.6MPa,阀体材料为碳钢
阀体材料 |
钛及钛合金 |
碳钢 |
Cr13系不锈钢 |
铬钼钢 |
可锻铸铁 |
铝合金 |
代号 |
A |
C |
H |
I |
K |
L |
阀体材料 |
球墨铸铁 |
Mo2Ti系不锈钢 |
塑料 |
铜及铜合金 |
18-8系不锈钢 |
灰铸铁 |
代号 |
Q |
R |
S |
T |
P |
Z |
