1、闸阀型号编制方法标准

随着工艺技术不断进步以及市场要求不断提高，闸阀型号编制方法采用推荐标准多有不同，这边推荐国家标准《GB/T 32808-2016 阀门 型号编制方法》



2、闸阀型号编制方法

闸阀型号由 7 个单元组成，分别是阀门类型、驱动方式、连接形式、结构型式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料。其型号表示方法如下：
Ⅰ（1单元）Ⅱ（2单元）Ⅲ（3单元）Ⅳ（4单元）Ⅴ（5单元） — Ⅵ（6单元）Ⅶ（7单元）
Ⅰ（1单元）：阀门类型代号
Ⅱ（2单元）：驱动方式代号
Ⅲ（3单元）：连接形式代号
Ⅳ（4单元）：结构型式代号
Ⅴ（5单元）：阀座密封面材料或衬里材料代号
Ⅵ（6单元）：公称压力代号或工作温度下的工作压力代号
Ⅶ（7单元）：阀体材料代号

3、闸阀型号代号表示方法

1) 阀门类型代号：闸阀代号用 Z 来表示

2) 闸阀驱动方式代号
驱动方式	代号		驱动方式	代号
电磁动	0		锥齿轮	5
电磁-液动	1		气动	6
电-液动	2		液动	7
蜗杆	3		气-液动	8
正齿轮	4		电动	9

注：
1. 代号1、代号2、代号8是用在闸阀启闭时，需有两种动力源同时对闸阀进行操作
2. 手轮直接连接阀杆操作结构型式的闸阀，本代号省略，不表示。
3. 对于气动或液动机构操作的闸阀：常开式用 6K、7K 表示；常闭式用 6B、7B 表示。
4. 防爆电动装置的闸阀用 9B 表示。

3) 闸阀连接端连接形式代号
连接形式	代号		连接形式	代号
内螺纹	1		对夹	7
外螺纹	2		卡箍	8
法兰式	4		卡套	9
焊接式	6		—	—



4) 闸阀结构型式代号
结构型式				代号
阀杆升降式（明焊）	楔式闸板	弹性闸板		0
		刚性闸板	单闸板	1
			双闸板	2
	平行式闸板		单闸板	3
			双闸板	4
阀杆非升降式（暗杆）	楔式闸板		单闸板	5
			双闸板	6
	平行式闸板		单闸板	7
			双闸板	8



5) 闸阀密封面或衬里材料代号
密封面或衬里材料	代号		密封面或衬里材料	代号
锡基轴承合金（巴氏合金）	B		尼龙塑料	N
搪瓷	C		渗硼钢	P
渗氮钢	D		衬铅	Q
氟塑料	F		奥氏体不锈钢	R
陶瓷	G		塑料	S
Cr13 系不锈钢	H		铜合金	T
衬胶	J		橡胶	X
蒙乃尔合金	M		硬质合金	Y

住：
1. 当闸阀密封副的密封面材料不同时，以硬度低的材料表示。
2. 闸阀密封副材料为阀门本体材料时，阀座密封面材料代号用“W”表示。

6) 闸阀阀体材料代号
阀体材料	代号		阀体材料	代号
碳钢	C		球墨铸铁	Q
Cr13 系不锈钢	H		0Cr17Ni12Mo2 系不锈钢	R
1Cr5Mo 铬钼钢	I		00Cr17Ni14Mo2 系不锈钢	RL
塑料	S		可锻铸铁	K
铜及铜合金	T		铝合金	L
钛及钛合金	Ti		0Cr18Ni9 系不锈钢	P
铬钼钒钢	V		00Cr19Ni10 系不锈钢	PL
灰铸铁	Z		—	—

注：
1. PN≤16 的灰铸铁阀体和 PN≥25 的碳素钢阀体材料在型号编制中可省略。
2. CF3、CF8、CF3M、CF8M 等材料牌号可直接标注在阀体上。

4、闸阀型号编制说明示例

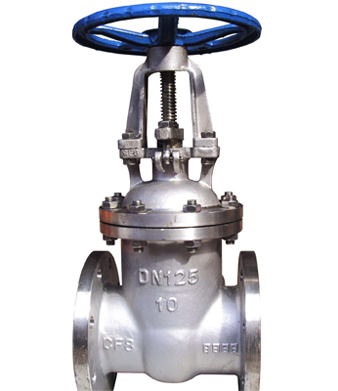

Z41H-16C
手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为 Cr13 系不锈钢，公称压力 PN16（工作压力 1.6 MPa）、阀体材料为碳钢的闸阀：Z41H 型 PN16 钢制楔式闸阀
Z6s41Y-25
气动带手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为硬质合金，公称压力为 PN25（工作压力 2.5 MPa）、阀体材料为碳钢的闸阀：Z6s41Y 型 PN25 气动带手动楔式闸阀
Z540Y-40I
锥齿轮驱动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为硬质合金，公称压力为 PN40（工作压力 4.0 MPa）、阀体材料为 1Cr5Mo 铬钼钢的闸阀：Z540Y 型 PN40 钢制锥齿轮传动楔式闸阀
Z944W-16Q
电动、法兰连接、明杆平行式刚性双闸板，阀座密封面材料为球墨铸铁，公称压力 PN16（工作压力 1.6 MPa）、阀体材料为球墨铸铁的闸阀：Z944W 型 PN16 铁制电动平行式双闸板闸阀
Z60Y-320
手动、对接焊连接、明杆楔式弹性闸板，阀座密封面材料为硬质合金，公称压力为 PN320（工作压力 32.0 MPa）、阀体材料为碳钢的闸阀：Z60Y-320 型电站用高温高压对焊连接楔式闸阀
注：对于连接形式为“法兰”，结构型式为“明杆”、“弹性”、“刚性”和“单闸板”在命名中均予省略
