法兰铸铁闸阀
栏目:公司动态 发布时间:2021-11-07
上海承质阀门制造有限公司是生产法兰闸阀厂家,可提供各种闸阀规格型号,图片,价格,尺寸,图纸。

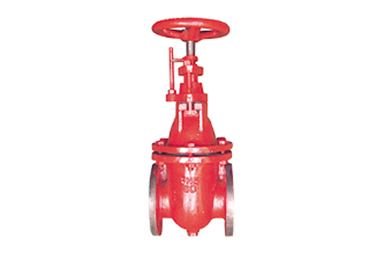

法兰铸铁闸阀
法兰闸阀 CB/T 465-1995
适用介质 :海水、淡水和滑油。
主体材料 :阀体、阀盖和阀芯为HT200
上海承质阀门制造有限公司是生产法兰闸阀厂家,可提供各种闸阀图片,价格,
规格型号,尺寸,图纸。

法兰闸阀优缺点

优点:
1、流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。 2、启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。 3、高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。 4、水锤现象不易产生。原因是关闭时间长。 5、介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。 6、结构长度(系壳体两连接端面之间的距离)较小。 7、密封面易磨损,影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。 8、价格较贵。接触密封面较多,加工较复杂,特别是闸板座上的密封面不易加工,而且零件较多。 9、形体简单 , 结构长度短,制造工艺性好,适用范围广。 10、结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料,密封可靠,操作轻便灵活 。

缺点:
密封面之间易引起冲蚀和擦伤,维修比较困难。外形尺寸较大,开启需要一定的空间,开闭时间长。结构较复杂。闸阔的种类按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀,楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。 长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象,引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀,克服了一般闸阀密封不良,生锈等缺陷,弹性座封闸阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果,该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。 闸阀的特点:本体采用高级球黑铸铁制成,重量较传统闸阀重量减轻约20%~30%,安装维修方便。 平底式闸座:传统的闸阀往往在通水洗管后即因外物诸如石头,木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密而形成漏水现象,弹性座封闸阀底部采用与水管机同的平底设计,不易造成杂物淤积,使流体畅通无阻。 整体包胶:闸板采用高品质的橡胶进行整体内、外包胶,欧洲一流的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸,且橡胶与球墨铸闸板接着牢靠,不易脱落及弹性记忆佳。 精铸阀体:阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。

法兰闸阀注意事项

1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。 2、双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部 )。 3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。 4、带传动机构的闸阀,按产品使用说明书的规定安装。 5、如果阀门经常开关使用 , 每月至少润滑一次 。

法兰闸阀结构图与尺寸表

承质船用阀门生产的法兰闸阀,可按中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。承质阀门拥有全球最顶尖的生产设备和技术工程师,有能力按照各国标准以及各种行业标准生产制造优质船用阀门。

声明:
本文中所有文字、数据、图片均只适用于参考。需要查看更多的法兰闸阀性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请联系我们。
