美标青铜闸阀
栏目：公司动态 发布时间：2021-11-06
上海承质阀门制造有限公司是生产美标青铜闸阀厂家，可提供各种闸阀规格型号,图片,价格,尺寸,图纸。

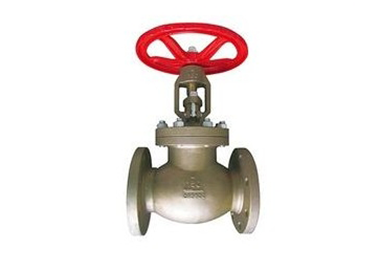

美标青铜闸阀
产品名称：美标闸阀
公称压力：150LB-300LB,
公称通径：1/2"-20”，
阀体材质：铸钢、铸铁、青铜、不锈钢
上海承质阀门制造有限公司是生产美标船用青铜闸阀厂家，可提供各种闸阀图片,价格,规格型号,尺寸,图纸。

ANSI美标船用青铜闸阀安装与应用范畴

设计与制造 Design and Manufacture 结构长度 Face to face/ End to end 法兰尺寸 FlangeDimension 对焊连接尺寸 Butt welding dimension 压力-温度Pressure Temperature Lating 试验-检验Inspection and Test API 600 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598 API 6D API 6D ANSI B16.5 ANSI B16.25 ANSI B16.34 API 6D

设计与制造 Design and Manufacture 结构长度 Face to face/ End to end 法兰尺寸 FlangeDimension 对焊连接尺寸 Butt welding dimension 压力-温度Pressure Temperature Lating 试验-检验Inspection and Test
API 600 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598
API 6D API 6D ANSI B16.5 ANSI B16.25 ANSI B16.34 API 6D
设计与制造 Design and Manufacture 结构长度 Face to face/ End to end 法兰尺寸 FlangeDimension 对焊连接尺寸 Butt welding dimension 压力-温度Pressure Temperature Lating 试验-检验Inspection and Test
API 600 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598
API 6D API 6D ANSI B16.5 ANSI B16.25 ANSI B16.34 API 6D
设计与制造 Design and Manufacture 结构长度 Face to face/ End to end 法兰尺寸 FlangeDimension 对焊连接尺寸 Butt welding dimension 压力-温度Pressure Temperature Lating 试验-检验Inspection and Test
API 600 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598
API 6D API 6D ANSI B16.5 ANSI B16.25 ANSI B16.34 API 6D

ANSI美标船用青铜闸阀材料与尺寸表

ANSI美标船用青铜闸阀 试验压力Test pressure

类别Type
Mpa
PSI
强度试验Shell test
3.0
450
高压密封试验（水）
Sealing test（WATER）
2.2
314
低压密封试验
Sealing test（AIR）
5-7巴Bar



ANSI美标船用青铜闸阀主要性能规范Chief property and specification



材质名称
Name of material
适用温度
Working temeorature
适用介质
Avialable media
CF8
≤50℃

OCr18Ni9

CF8N
NITRIC ACID
OCr18NiMo2ti
硝酸类
CF3
NITRIC ACID
OOCr18Ni10
硝酸类
CF3M
NITRIC ACID
OOCr17Ni14Mo2
硝酸类



 150Lb连接尺寸和外形尺寸150Lb External and connecting dimensions （mm）



公称通径NPS
Norminal diameter
单位 Unit
L
D
T
G
C
n-Ф
W
H
in
mm
1/2〞
15
mm
108
89
12
35
60.5
4-15
90
188
in
4.25
3.5
0.47
1.38
2.38
4-0.59
3.54
7.40
3/4〞
20
mm
117
98
12
43
70
4-15
90
202
in
4.61
3.86
0.47
1.69
2.76
4-0.59
3.54
7.95
1〞
25
mm
127
108
12
51
79.5
4-15
100
225
in
5
4.25
0.47
2
3.13
4-0.59
4
8.86
11/2〞
40
mm
165
127
14.3
73
98.5
4-16
200
362
in
6.5
5
0.56
2.88
3.88
4-0.62
8
14.25
2〞
50
mm
178
152
15.9
92
120.5
4-19
200
409
in
7
6.00
0.625
3.62
4.75
4-0.75
8
16.1
21/2〞
65
mm
190
178
17.5
105
139.5
4-19
250
500
in
7.5
7
0.69
4.12
5.50
4-0.75
10
19.68
3〞
80
mm
203
190
19.1
127
152.4
4-19
250
570
in
8
7.50
0.75
5
6
4-0.75
10
22.58
4〞
100
mm
229
229
23.9
157
190.5
8-19
250
590
in
9
9
0.94
6.19
7.5
8-0.75
10
23.6
6〞
150
mm
267
279
25.4
216
241.5
8-22
300
630
in
10.50
11
1
8.5
9.50
8-0.88
12
24.8
8〞
200
mm
292
343
28.5
270
298.5
8-22
350
960
in
11.5
13.50
1.12
10.62
11.75
8-0.88
13.88
37.8
10〞
250
mm
330
406
30.2
342
362
12-25
400
1158
in
13
16
1198
12.75
14.75
12-1
15.7
45.6
12〞
300
mm
356
483
31.8
381
432
12-25
450
1378
in
14
19
1.25
15
17
12-1
17.7
54.3
14〞
350
mm
381
533
35
413
476
12-29
500
1543
in
15
21
1.38
16.25
18.75
12-1.2
79.7
60.75
16〞
400
mm
406
597
36.6
470
539.5
16-29
600
1738
in
16
23.5
1.44
18.5
21.25
16-1.12
23.6
68.4



 ANSI美标船用青铜闸阀试验压力300LB  Test pressure 300LB



类别Type
Mpa
PSI
强度试验Shell test
7.7
1125
高压密封试验（水）
Sealing test（WATER）
5.8
815
低压密封试验
Sealing test（AIR）
5-7巴Bar



 ANSI美标船用青铜闸阀试验压力 600LB  Test pressure  600LB



类别Type
Mpa
PSI
强度试验Shell test
15.4
2225
高压密封试验（水）
Sealing test（WATER）
5.8
1628
低压密封试验
Sealing test（AIR）
5-7巴Bar



 300Lb连接尺寸和外形尺寸 300Lb External and connecting dimensions （mm）



公称通径NPS
Norminal diameter
单位
Unit
L
D
T
G
C
n-Ф
W
H
in
mm
1/2〞
15
mm-
140
95
15
35
66.5
4-15
100
201
in
5.51
3.74
0.59
1.38
2.62
4-0.59
4
7.91
3/4〞
20
mm
152
117
16
43
82.5
4-19
100
212
in
5.98
4.61
0.62
1.69
3.25
4-0.75
4
8.35
1〞
25
mm
165
124
18
51
89
4-19
140
237
in
6.5
4.9
0.71
2
3.5
4-0.75
5.51
9.33
11/2〞
40
mm
190
156
20.7
73
114.5
4-22
200
407
in
7.5
6.12
0.81
2.88
4.51
4-0.88
8
16.02
2〞
50
mm
216
165
22.3
92
127
8-19
200
424
in
8.5
6.5
0.88
3.62
5
8-0.75
8
16.7
21/2〞
65
mm
241
190
25.4
105
149
8-22
250
265
in
9.5
7.5
1
4.12
5.87
8-0.88
10
18.31
3〞
80
mm
283
210
28.5
127
168.5
8-22
250
535
in
11.25
8.25
1012
5
6.62
8-0.88
10
21
4〞
100
mm
305
254
31.8
157
200
8-22
250
615
in
12
10
1.25
6.19
7.88
8-0.88
10
24.2
6〞
150
mm
4.3
318
36.6
216
270
12-22
350
795
in
15.875
12.5
1.44
8.5
10.62
12-0.88
140
31.3
8〞
200
mm
419
381
41.3
270
330
12-25
400
1012
in
16.5
15
1.62
10.62
12.99
12-1
15.7
39.9
10〞
250
mm
457
444
47.7
342
387.5
16-29
450
1231
in
18
17.50
1.88
12.75
15.25
16-1.12
17.7
48.5



 600Lb连接尺寸和外形尺寸  600Lb External and connecting dimensions （mm）



公称通径NPS
Norminal diameter
单位
Unit
L
D
T
G
C
n-Ф
W
H
in
mm
2〞
15
mm
292
165
25.4
92
127
8-19
250
458
in
11.5
6.5
1
3.62
5
8-0.75
10
18
21/2〞
20
mm
330
190
28.6
105
149
8-22
250
485
in
13
7.48
1.13
4.12
5.87
8-0.88
10
10.09
3〞
25
mm
356
210
31.8
17
168
8-22
250
570
in
14
8.25
1.25
5
6.62
8-0.88
10
22.58
4〞
40
mm
432
273
31.8
157
216
8-25
350
690
in
17
10.75
1.5
6.19
8.5
8-1
14
27.2
6〞
50
mm
559
356
4.7
216
292
12-29
450
910
in
22
14
1.88
8.5
11.50
12-1.12
18
35.8
8〞
65
mm
660
419
55.6
270
349
12-32
500
1064
in
26
16.5
2.19
10.62
13.75
12-1.25
17.7
41.9
