DIN型德标青铜闸阀
栏目：公司动态 发布时间：2021-11-05
上海承质阀门制造有限公司是生产DIN型德标青铜闸阀厂家，可提供各种闸阀规格型号,图片,价格,尺寸,图纸。
产品名称：DIN型德标青铜闸阀
阀体材质：铸钢、铸铁、球墨铸铁、不锈钢、青铜，
公称压力：PN6-PN25，
公称通径：DN15-DN500，
结构长度：DIN3202-F1/DIN3202-F4，
上海承质阀门制造有限公司是生产DIN型德标青铜闸阀厂家，可提供各种闸阀图片,规格型号,价格,尺寸,图纸。

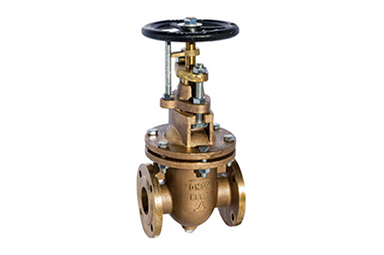

DIN型德标青铜闸阀
产品简介：
产品简介：
德标青铜阀门：青铜材质，有极佳的耐磨性和耐腐蚀性,铸造性能和气密性较好，广泛运用于较高负荷零件，如轴瓦，泵体，船用螺旋浆等
德标青铜闸阀按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，按阀杆的螺纹位置可 分明杆闸阀和暗杆闸阀。
DIN型德标青铜闸阀 GB、CB、CBM、API、ISO、JIS等标准的船用阀门、管道附件、消防配件、舾装件及其它船舶部件。企业在阀门生产上拥有齐全的生产设备和完善的检测手段，聘用高级工程师和技术人员严把质量关，不断加大新产品的研制和开发力度，以满足日益发展的市场需求。企业积极实施ISO9001：2000质量认证体系，并严格按照国际GB、部件CB、JB、日标JIS、美标API、外贸标准CBM等技术标准和图纸设计、生产、检验。优异的品质，完善的服务和及时的交货赢得了众多造船、修船企业的一致信赖和好评。承质船用阀门并可根据用户需要提供CCS、LR、ABS、GL、DNV、BV、NK、RINA等世界知名船级社的产品检验证书。
DIN型德标青铜闸阀 GB、CB、CBM、API、ISO、JIS等标准的船用阀门、管道附件、消防配件、舾装件及其它船舶部件。企业在阀门生产上拥有齐全的生产设备和完善的检测手段，聘用高级工程师和技术人员严把质量关，不断加大新产品的研制和开发力度，以满足日益发展的市场需求。企业积极实施ISO9001：2000质量认证体系，并严格按照国际GB、部件CB、JB、日标JIS、美标API、外贸标准CBM等技术标准和图纸设计、生产、检验。优异的品质，完善的服务和及时的交货赢得了众多造船、修船企业的一致信赖和好评。承质船用阀门并可根据用户需要提供CCS、LR、ABS、GL、DNV、BV、NK、RINA等世界知名船级社的产品检验证书。
应用范围：
德标法兰青铜闸阀：连接形式：法兰，主体材料：锡青铜，铝青铜，公称通径：５０－６００（ＭＭ）适用介质：海水，蒸汽，油品等，密封形式：硬密封型，外型：中型，流动方向：双向，驱动方向：手动 压力环境：常压 工作温度：常温
技术规范：
阀体材料：锡青铜，铝青铜，镍铝青铜，CuSn4, CuSn5,C51100,C51000
操作方式：手动（Ｍanual），齿轮传动(Gear)，电动Electric，气动(Pneumatic)等。
工作温度：－２９℃－６００℃
工作压力：ＰＮ１.６-２５ＭＰa
优点：１．结构长度合理，制造工艺好，造型美观。
２．流体介质的阻力较小，密封面手介质的冲刷和侵蚀小
３．介质流向部受限制，不扰流，不降低压力
４．密封效果佳，开关轻巧，弹性记忆佳，使用寿命长。
５．精密铸造，保证阀门的密封型,性能优良
参考尺寸：DIN PN16Mpa法兰连接标准
|
DN
|
d 1
|
d 5
|
D
|
b
|
k
|
No.of Holes
|
d 2
|
kg
|
|
15
|
20
|
21
|
95
|
14
|
65
|
4
|
14
|
0.67
|
|
20
|
25
|
26
|
105
|
16
|
75
|
4
|
14
|
0.94
|
|
25
|
30
|
31
|
115
|
16
|
85
|
4
|
14
|
1.13
|
|
32
|
38
|
39
|
140
|
16
|
100
|
4
|
18
|
1.66
|
|
40
|
44.5
|
45.5
|
150
|
16
|
110
|
4
|
18
|
1.89
|
|
50
|
57
|
58.1
|
165
|
18
|
125
|
4
|
18
|
2.5
|
|
65
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
|
80
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
|
100
|
108
|
109.6
|
220
|
20
|
180
|
8
|
18
|
4.17
|
|
125
|
133
|
134.8
|
250
|
22
|
210
|
8
|
18
|
5.66
|
|
150
|
159
|
161.1
|
285
|
22
|
240
|
8
|
22
|
6.97
|
|
175
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
|
200
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
|
250
|
267
|
270.2
|
405
|
26
|
355
|
12
|
26
|
13.29
|
|
300
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
