上装式偏心半球阀 PQ340H
栏目:公司动态 发布时间:2021-09-16
偏心半球阀产品结构特点根据客户所需介质、温度要求不同,球冠采用铬钼、钒合金,阀座堆焊铬、钼合金、铬合金、不锈钢合金满足不同料浆输送的需要。
上装式偏心半球阀 PQ340H上装式偏心半球阀 PQ340H

1、使用于清水,原水(含泥砂),污水,海水,蒸水,油,氧化铝,城市采暖供热等要求严格的系统中。

2、软密封偏心半球阀适用温度-40摄氏度~-135摄氏度,而硬密封偏心半球阀使用温度为常温至600摄氏度左右。

3、适用于水坝底部放空阀和控制阀(高流速状态)。煤粉灰渣,适用于液态、固态两相混流或液态输送中化学反应有结晶析出或结垢的工业管道输送。

4、适用于泵输送第统的阀门,如加压系统,中央空调系统。

5、适用于自来水系统,煤气系统,天然气系统等地下管线。


PQ340H上装式偏心半球阀规格型号尺寸图
  产品名称: 上装式偏心半球阀   产品型号: PQ340H
  驱动方式: 手动,电动,气动   连接形式: 法兰
  结构形式: 上装式   密封结构: 硬密封,软密封
  压力范围: 0.6MPa-4.0MPa   公称通径: DN50-2000
  常用材质: 铸钢,不锈钢等   铭牌: 承质品牌

上装式偏心半球阀 PQ340H执行标准

1、设计和制造:GB/T12237-2007;

2、检验和试验:GB/T13927-1992;

3、法兰连接:GB/T9113.1-2000;

4、结构长度:JD-2004.

上装式偏心半球阀 PQ340H参数

公称压力(Mpa) 0.6 1.0 1.6 2.5 4.0
公称通经(mm) 40-600 40-600 40-600 40-600 40-600
密封试验压力(Mpa) 0.66 1.1 1.76 2.75 4.4
壳体试验压力(Mpa) 0.9 1.5 2.4 3.75 6.0
适用温度() -29~300、-29~425、-29~540
适用介质 清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式 手动、电动、气动
连接形式 法兰连接、对夹连接
安装方式 立式安装、卧式安装

上装式偏心半球阀 PQ340H材料表

序号 名称及规格 材料
1 底盖 25
2 内六角螺栓 35CrMo
3 垫片 柔性石墨
4 阀体 WCB
5 下阀杆 2Cr13
6 球体 WCB
7 滑动轴承 铜基合金或不锈钢
8 垫片 柔性石墨
9 阀座+堆焊合金钢 25
10 阀座支承 25
11 内六角螺栓 35CrMo
12 40Cr
13 上阀杆 2Cr13
14 滑动轴承 铜基合金或不锈钢
15 填料垫 2Cr13
16 填料 柔性石墨
17 填料压盖 WCB
18 支架 WCB
19 螺柱 35CrMo
20 螺母 45
21 螺柱 35CrMo
22 螺母 45
23 螺柱 35CrMo
24 螺母 45
25 40Cr
26 手动操作器 组合件

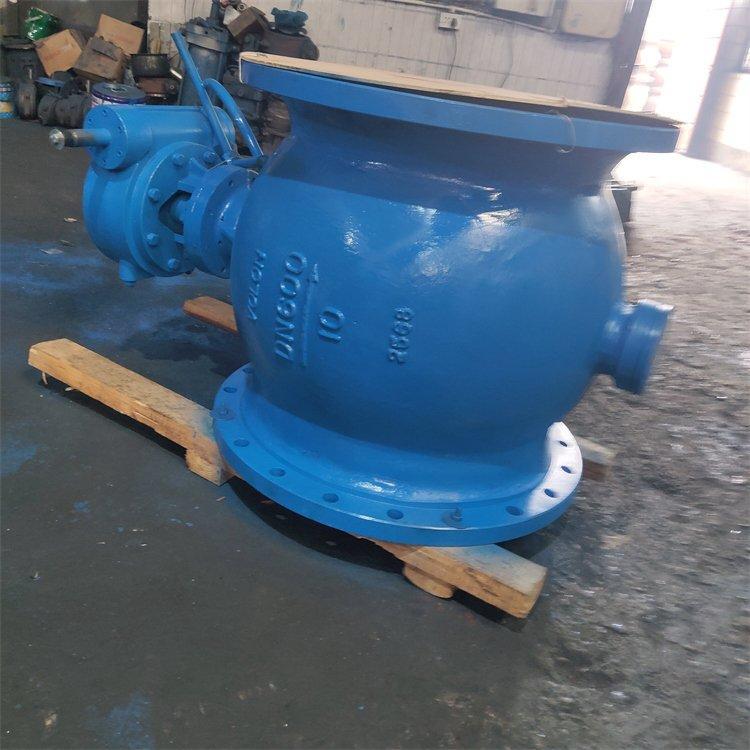

上装式偏心半球阀 PQ340H实物图

上装式偏心半球阀 PQ340H实物图上装式偏心半球阀 PQ340H实物图

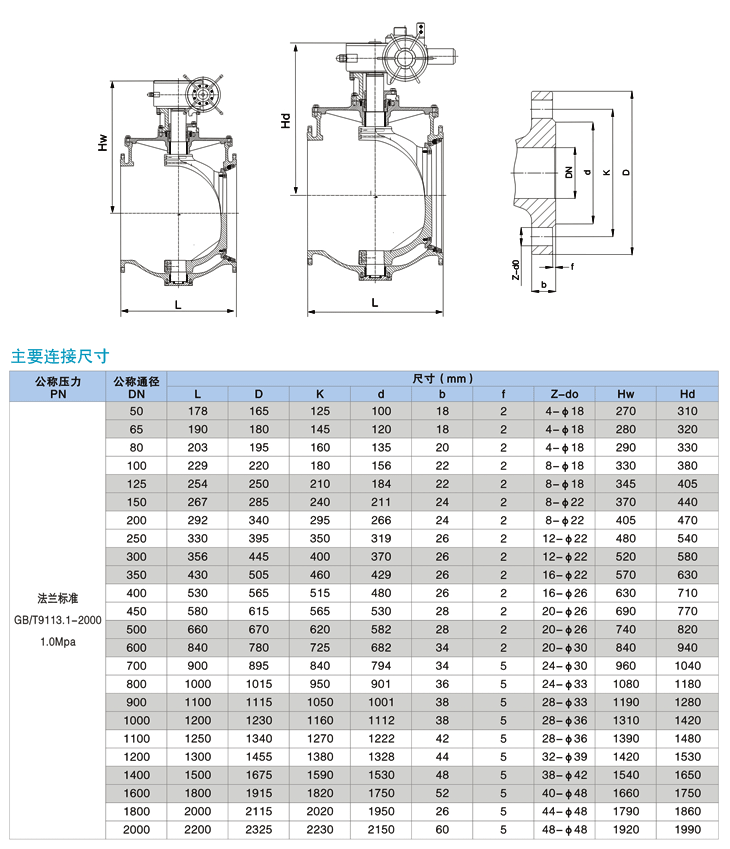

上装式偏心半球阀,PQ340H上装式偏心半球阀结构图与尺寸表





上装式偏心半球阀,PQ340H上装式偏心半球阀结构图与尺寸表

上装式偏心半球阀,PQ340H上装式偏心半球阀结构图与尺寸表

声明:【上装式偏心半球阀 PQ340H】规格型号、结构尺寸由上海承质阀门制造有限公司提供,如何选择适用的上装式偏心半球阀 PQ340H产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
