碳钢球阀 Q41F
栏目：公司动态 发布时间：2021-09-15
碳钢球阀,法兰碳钢球阀产品特征 适用介质：水、气、油品、天然气和酸碱腐蚀性介质 适用温度：-196～350 驱动方式：手动、气动、电动、液动等
碳钢球阀尺寸型号
| 产品名称： | 碳钢球阀 |
|
Q41F |
|
|
手动,电动,气动 |
|
法兰 |
|
|
浮动式,固定式 |
|
软密封,硬密封 |
|
|
1.6MPa-16MPa |
|
DN15-250 |
|
|
铸钢,不锈钢等 |
|
承质品牌 |

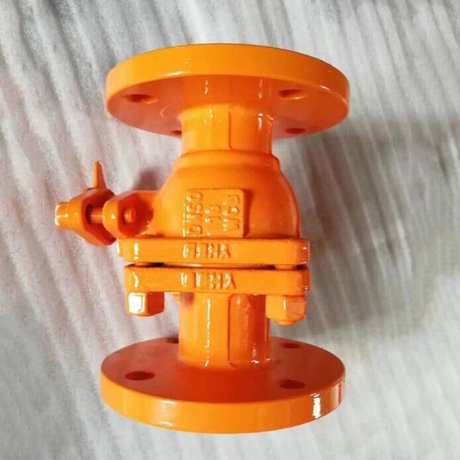

碳钢球阀实物图
碳钢球阀特点
Q41F碳钢球阀主要用于截断或接通介质，也可用于流体的调节与控制。与其它阀类相比，球阀具优点
1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。
碳钢球阀基本参数
| 设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 |
| GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
压力试验 Pressure Test
| 公称压力NominalPressure | 1.6 | 2.5 | 4.0 |
|
强度试验 Shell Test |
2.4 | 3.8 | 6.0 |
|
水密封试验 Water Seal Test |
1.8 | 2.8 | 4.4 |
|
气密封试验 Air Seal Test |
0.4-0.7 | ||

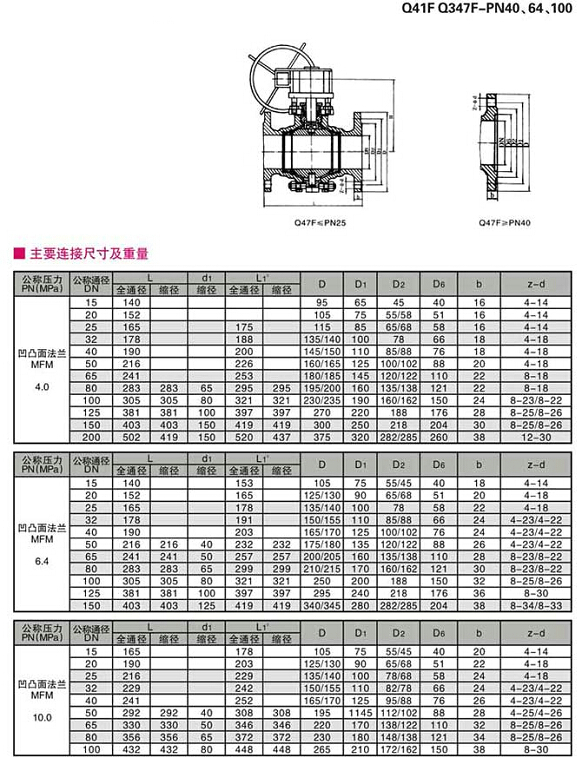

碳钢球阀,法兰碳钢球阀结构图与尺寸表、材料表
|
声明：【碳钢球阀 Q41F】规格型号、结构尺寸由上海承质阀门制造有限公司提供，如何选择适用的碳钢球阀 Q41F产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
