电动真空球阀 GUD
栏目：公司动态 发布时间：2021-09-14
电动高真空球阀,GUD电动真空球阀是以电动驱动装置驱动阀杆带动球芯来执行启闭动作,来达到接通或切断真空系统管路中的介质流。
电动真空球阀/型号GUD尺寸
|
|
电动高真空球阀 |
|
GUD |
|
|
电动,手动,气动 |
|
法兰,焊接 |
|
|
三片式 |
|
软密封 |
|
|
1.6MPa |
|
DN10-100 |
|
|
不锈钢等 |
|
承质品牌 |
电动真空球阀 GUD简介
电动高真空球阀技术参数
阀门漏率： ≤1.3×10-4Pa.L/S.
真空阀门适用温度：-30～+150、-30～+150(PPL密封)
关闭时间：≤30S
适用范围：酸、碱类的气体及液体
真空阀门连接型式：对夹式
使用压力范围(MPa)：PN1.0-6.4MPa
真空阀门活套法兰：(GB6070、JB919) 0.6×106～1.3×10-4
焊接法兰(GB6070、JB919)：1.6×106～1.3×10-4
快卸法兰(GB4982)：0.1×106～1.3×10-4
真空阀门螺纹连接 Threaded Connection：1.6×106～1.3×10-4
电动高真空球阀产品说明
GUD电动高真空球阀是以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
电动高真空球阀构件材料
阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、DQ橡胶、氟橡胶、PPL。

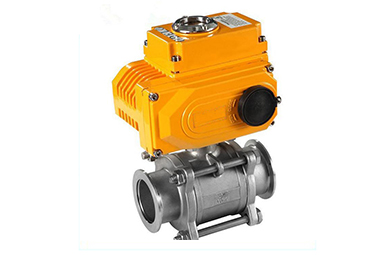

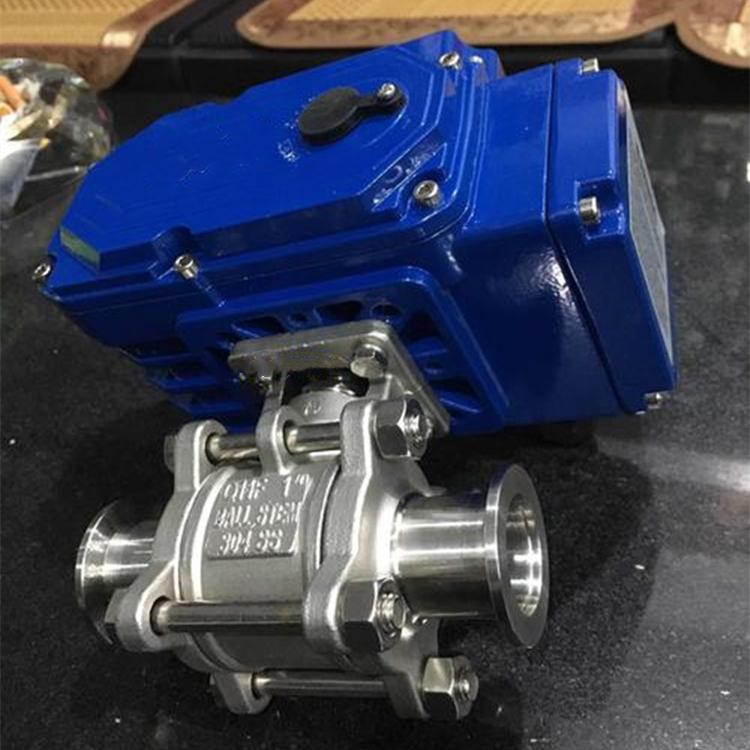

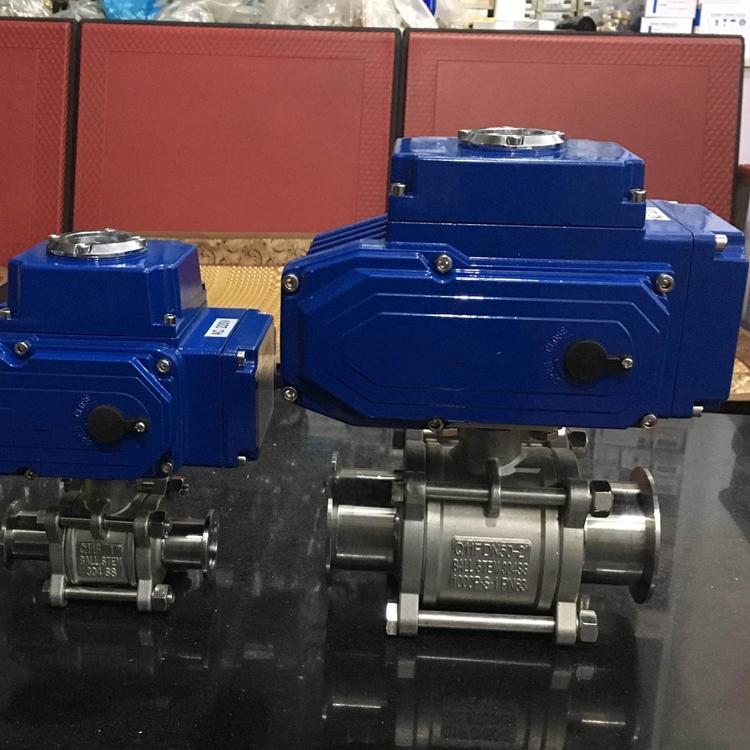

电动高真空球阀实物图
螺纹连接的外形及连接尺寸(mm) (JB919)
| Model型号 | DN | G | H | E | L |
| GUD-10(G) | 10 | 1/4" | 153 | 157 | 68 |
| GUD-16(G) | 16 | 1/2" | 172 | 157 | 72 |
| GUD-20(G) | 20 | 3/4" | 178 | 157 | 82 |
| GUD-25(G) | 25 | 1" | 187 | 157 | 90 |
| GUD-32(G) | 32 | 1-1/4" | 206 | 157 | 112 |
| GUD-40(G) | 40 | 1-1/2" | 212 | 157 | 120 |
| GUD-50(G) | 50 | 2" | 265 | 157 | 145 |
| GUD-63(G) | 63 | 2-1/2" | 305 | 207 | 185 |
| GUD-80(G) | 80 | 3" | 330 | 207 | 210 |
| GUD-100(G) | 100 | 4" | 350 | 207 | 268 |
活套法兰连接的外形及连接尺寸(mm) (GB6070)
|
Model 型号 |
DN | D | Do | H | E | L | n-φc |
| GUD-10(F) | 10 | 55 | 40 | 153 | 157 | 84 | 4-φ6.6 |
| GUD-16(F) | 16 | 60 | 45 | 172 | 157 | 84 | 4-φ6.6 |
| GUD-25(F) | 25 | 70 | 55 | 187 | 157 | 114 | 4-φ6.6 |
| GUD-32(F) | 32 | 90 | 70 | 206 | 157 | 140 | 4-φ9 |
| GUD-40(F) | 40 | 100 | 80 | 212 | 157 | 160 | 4-φ9 |
| GUD-50(F) | 50 | 110 | 90 | 265 | 157 | 170 | 4-φ9 |
| GUD-63(F) | 63 | 130 | 110 | 305 | 207 | 195 | 4-φ9 |
| GUD-80(F) | 80 | 145 | 125 | 330 | 207 | 203 | 8-φ9 |
| GUD-100(F) | 100 | 165 | 145 | 350 | 207 | 280 | 8-φ9 |
快卸法兰连接的外形及连接尺寸(mm) (GB4982)
|
Model 型号 |
DN | D1 | D | H | E | L |
| GUD-10(KF) | 10 | 12.2 | 30 | 153 | 157 | 84 |
| GUD-16(KF) | 16 | 17.2 | 30 | 172 | 157 | 84 |
| GUD-25(KF) | 25 | 26.2 | 40 | 187 | 157 | 114 |
| GUD-32(KF) | 32 | 34.2 | 55 | 206 | 157 | 140 |
| GUD-40(KF) | 40 | 41.2 | 55 | 212 | 157 | 160 |
| GUD-50(KF) | 50 | 52.2 | 75 | 265 | 157 | 170 |
|
声明：【电动真空球阀 GUD】规格型号、结构尺寸由上海承质阀门制造有限公司提供，如何选择适用的电动真空球阀 GUD产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
