三通球阀 Q44F/Q45F
栏目：公司动态 发布时间：2021-09-11
三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。
三通球阀流向选型尺寸图片
|
|
三通球阀 |
|
Q44F/Q45F |
|
|
手动,电动,气动 |
|
法兰,螺纹 |
|
|
T型,L型 |
|
软密封,硬密封 |
|
|
1.6MPa-6.4MPa |
|
DN15-300 |
|
|
铸钢,不锈钢等 |
|
承质品牌 |
三通球阀产品主要特点：
（1）、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。
（2）、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小。
（3）、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。

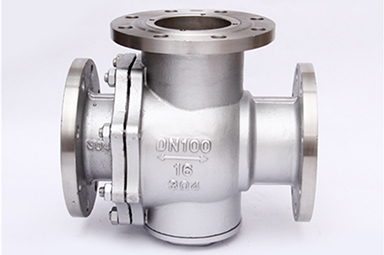

三通球阀实物图
三通球阀实验参数
| 试验压力 | 公称压力（Mpa） | ||||
| Mpa | 1.6 | 2.5 | 4.0 | CL150 | JIS10K |
| 强度试验 | 2.4 | 3.8 | 6.0 | 3.2 | 2.4 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 2.2 | 1.5 |
| 气密试验 | 0.5-0.7 | ||||
| 工作温度 | PTFE≤150 PTL≤300 | ||||
| 适用温度 | C：水、油、气；P：硝酸类；R：醋酸类 | ||||
三通球阀材料表
| 阀体、阀盖 | WCB、CF8 |
| 球体 | WCB+Hcr、CF8 |
| 阀杆 | 2Cr13、CF8 |
| 阀座 | PTFE |
| 填料 | PTFE |
| 公称压力 | 公称通径 | L | L1 | H | W | 重量（kg) | |||||
| Mpa | mm | in | mm | mm | mm | mm | 1.6 | 2.5 | 4.0 | CL150 | JIS10K |
|
1.6 |
15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
| 20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
| 25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
| 32 | 1 1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
| 40 | 1 1/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
| 50 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
| 65 | 2 1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
| 80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
| 100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
| 125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
| 150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
| 200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 | |
三通球阀结构图与尺寸表
|
声明：【三通球阀 Q44F/Q45F】规格型号、结构尺寸由上海承质阀门制造有限公司提供，如何选择适用的三通球阀 Q44F/Q45F产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
