不锈钢高压球阀 Q41/Q11/Q61
栏目：公司动态 发布时间：2021-09-11
不锈钢高压球阀采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠
不锈钢高压球阀选型尺寸说明书不锈钢高压球阀 Q41/Q11/Q61

（1）不锈钢高压球阀采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。

（2）高压球阀根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。

（3）高压球阀采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。压力：1.6-MPa-32.0MPa

不锈钢高压球阀选型尺寸图片说明书

产品名称： 不锈钢高压球阀   产品型号： Q41/Q11/Q61
  驱动方式： 手动,电动,气动   连接形式： 螺纹,法兰,焊接
  结构形式： 直通式/固定式   密封结构： 软密封,硬密封
  压力范围： 1.6MPa-42MPa   公称通径： DN6-200
  常用材质： 碳钢,锻钢,哈氏合金钢HC276等   铭牌： 承质品牌

不锈钢高压球阀说明书

设计规范：设计和制造按ASME B16.34；

阀门结构长度按ASME B16.10；

法兰尺寸按ASME B16.5。

参考标准：

API 6D-2008《石油和天然气工业管线输送系统管线阀门》；

API 598-2009《阀门的检查我和试验》 ；

ASTM A182- 2002a《高温用锻制或轧制合金钢法兰、锻制管件、阀门和部件》；

ASTM A193/A-2001b《高温用合金钢和不锈钢栓接材料》；

API Q1-2007《质量纲要规范》；

NACE-MR-0175-2003 《油田设备用抗硫化物应力腐蚀断裂和应力腐蚀裂纹的金属材料》；

API 607  《阀门火烧试验》等。

不锈钢高压球阀实物图

不锈钢高压球阀实物图不锈钢高压球阀实物图不锈钢高压球阀实物图

（内螺纹/对焊/承插焊）不锈钢高压球阀主要外形尺寸和连接尺寸：

公称通径

尺寸(mm)

L

H

D

D1

10

90

76

32

3/8

15

90

76

32

1/2

20

100

81

38

3/4

25

115

92

45

1

32

130

114

55

11/4

40

150

125

65

11/2

50

170

144

75

2

注：对焊和承插式结构长度与内螺纹式长度相同

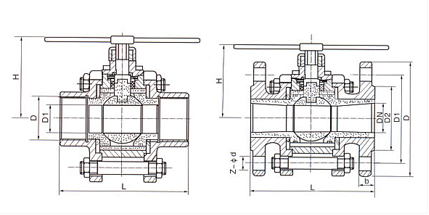

不锈钢高压球阀结构图与尺寸表

不锈钢高压球阀结构图

公称通径

尺寸(mm)

L

d1

L1

D

D1

D2

b

Z-Φd

H

mm

in

全通径FP

缩径RP

全通径FP

缩径RP

全通径FP

缩径RP

QA41

QA341

QA641

QA941

15

1/2″

130

-

15

-

-

-

95

65

45

14

4-14

62

-

200

-

20

3/4″

140

-

20

-

-

-

105

75

55

14

4-14

68

-

204

-

25

1″

150

-

25

-

-

-

115

85

65

14

4-14

75

-

215

360

32

11/4″

165

-

32

-

-

-

135

100

78

16

4-14

85

-

240

390

40

11/2″

182

-

40



-

-

145

110

85

16

4-18

95

-

264

395

50

2″

200

-

50

-

-

-

160

125

100

16

4-18

110

-

360

472

65

21/2″

220

-

65

-

-

-

180

145

120

18

4-18

130

-

379

530

80

3″

250

283

80

65

-

-

195

160

135

20

4-18

155

-

452

580

100

4″

280

305

100

80

-

-

215

180

155

20

8-18

180

320

479

630

125

5″

320

381

125

100

-

-

245

210

185

22

8-18

250

380

646

710

150

6″

360

403

150

125

-

-

280

240

210

24

8-23

275

400

666

670

200

8″

400

419

200

150

-

-

335

295

265

26

12-23

330

450

615

825
