Q611F/Q641F三片式气动球阀选型
栏目：公司动态 发布时间：2021-09-08
气动三片式球阀及对焊连接球阀分为整体式（一片式）、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。
三片式气动球阀选型气缸形式/双作用/单作用
|
|
三片式气动球阀 |
|
Q611F/Q641F |
|
|
气动 |
|
螺纹,法兰 |
|
|
直通式 |
|
软密封,硬密封 |
|
|
1.6MPa-16MPa |
|
DN15-100 |
|
|
WCB,锻钢,不锈钢等 |
|
承质品牌 |
Q611F/Q641F三片式气动球阀
三片式气动球阀,气动不锈钢三片式球阀适用于压力≤1.6mpa-6.4mpa；≤180的，的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
三片式气动球阀,气动不锈钢三片式球阀技术参数：
气缸选配：
气缸形式： 双作用 单作用（弹簧复位式）
环境温度： -20-+80
气源压力： 双作用4～8bar、单作用5～8bar
附件选项 （可选）
回讯器：也叫限位开关，远程反馈开关信号 （普通型、防爆型可选）
电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）
三联件：可对气源起稳压、过滤作用
手轮机构：在气源故障情况下，转动手轮机构，可实现手动开、关阀
电-气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）
备注: 气缸参数请另参考所选配的气动执行器资料.

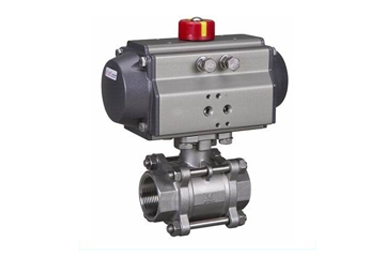

Q611F/Q641F三片式气动球阀实物图
Q611F/Q641F三片式气动球阀基本参数
| 公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 阀体形式 | 三片是精铸阀体 | |||||||||
| 连接形式 | 螺纹式、焊接式 | |||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||
| 密封填料 | PTFE、柔性石墨 | |||||||||
| 流量特性 | 近似快开型 | |||||||||
| 动作范围 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) | |||||||||
| 基本误差 | 带定位器：小于全行程的±2% | |||||||||
| 死区 | 带定位器：小于全行程的2% | |||||||||
| 可调范围 | 250：1 | |||||||||
| 配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 | |||||||||
| 控制方式 | 开关两位控制、4-20mA模拟量控制 | |||||||||
Q611F/Q641F三片式气动球阀执行器参数
| 执行器型号 | 单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70 |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
Q611F/Q641F三片式气动球阀零件材料
| 零件名称 | 材料名称 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
Q611F/Q641F三片式气动球阀结构图与尺寸表
|
声明：【Q611F/Q641F三片式气动球阀】规格型号、结构尺寸由上海承质阀门制造有限公司提供，如何选择适用的Q611F/Q641F三片式气动球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
