日标蝶阀D373H-10K/20K/D343H-10K/20K系列JIS

栏目：公司动态发布时间：2021-09-01

D373H-10K,20K和D343H-10K,20K系列JIS日标蝶阀的主要结构特征为对夹式和法兰式三偏心密封形式，阀座密封圈采用弹性密封和软硬兼容的多层次密封两种结构

日标蝶阀D373H-10K/20K/D343H-10K/20K系列JIS

质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！

提供全套工程阀门解决方案，日标蝶阀售前、售中、售后专业服务。

产品名称：	日标蝶阀	产品型号：	D343H,D373H
驱动方式：	蜗轮传动,电动,气动	连接形式：	对夹式,法兰式
结构形式：	三偏心	密封结构：	金属硬密封
压力范围：	10K,20K	公称通径：	2
常用材质：	铸钢,不锈钢等	铭牌：	承质品牌

D373H-10K,20K和D343H-10K,20K系列JIS日标蝶阀的主要结构特征为对夹式和法兰式三偏心密封形式，阀座密封圈采用弹性密封和软硬兼容的多层次密封两种结构，其密封性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命，确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等特点。广泛应用于石油、化工及工业环保水处理、高层建筑，给排水等管道上。

三、日标蝶阀采用标准：

设计标准：API1609-83
法兰连接尺寸：JIS B2212 、JIS B2213、JIS B2214
结构长度：JIS B2002-1987
压力试验：JIS B2003-1987
驱动形式
手柄、蜗轮、气动、电动等

日标蝶阀主要技术参数：

公称通径	DN（mm）	830W	830L
公称通径	DN（mm）	2?~36?	2?~36?
公称压力	PN（MPa）	10K	20K
试验压力	强度试验	1.5	3.0
试验压力	密封试验	1.1	2.2
适用介质	水、蒸汽、油品、海水等
适用温度	-29~425

日标蝶阀主要零件的材质：

零件名称	材料
阀体	WCB、304、316、316SS、CF8M
蝶板	WCB、304、316、316SS、CF8M
阀杆	316、2Cr13、1Cr18Ni9Ti
密封圈	316、氟塑料
填料	柔性石墨、氟塑料

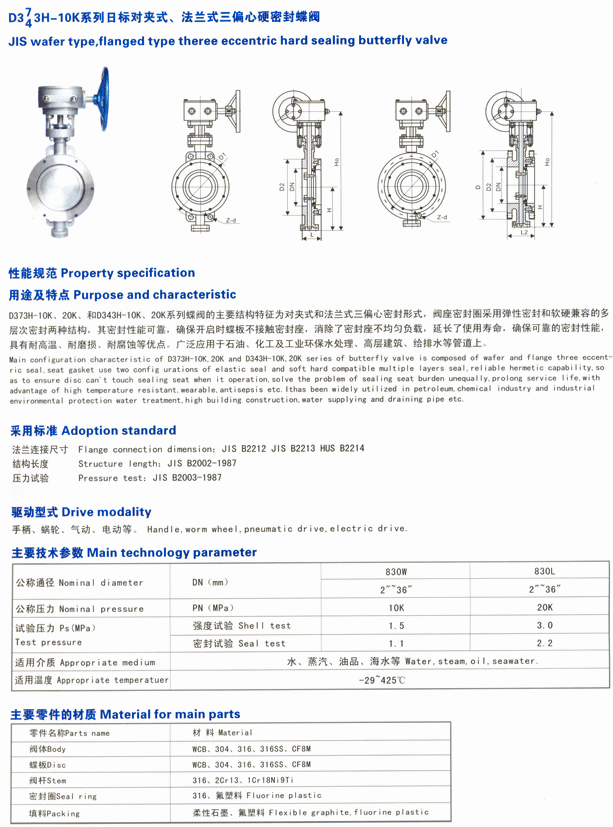

日标蝶阀,日标jIS蝶阀尺寸图：

声明：【日标蝶阀D373H-10K/20K/D343H-10K/20K系列JIS】规格型号、结构尺寸由上海承质阀门制造有限公司提供，如何选择适用的日标蝶阀D373H-10K/20K/D343H-10K/20K系列JIS产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
