美标凸耳式蝶阀,三偏心金属密封蝶阀采用标准：

设计制造:API609、MSS SP-67、MSS SP-68

检验和试验：API598

法兰连接：ASME B16.5(NPS≤24)、ASME B16.47 B系列

对焊端：ASME B16.25

结构长度：API609

温压等级：ASME B16.34

主要性能参数：

公称压力 PN 1.0/1.6Mpa（150/200PSI） 适用温度 ≤120 适用介质 水、空气、食品、油品 主要零部件 阀体、阀瓣、阀座、转轴 主要材料 铸铁、球墨铸铁、碳钢、不锈钢

 特点及用途：

美标凸耳式蝶阀,三偏心金属密封蝶阀系列是我公司主要产品，大量使用在冶金、轻工、电力、石油化工、煤气水道等领域。


美标凸耳式三偏心金属密封蝶阀的密封原理：

三偏心蝶阀具有双向无气泡紧密壮关闭性能。这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触，因此不会产生摩擦或磨损，并且产生一种扭矩使得弹性密封具有足够的“焊接”性能，确保密封接触的均匀一致。

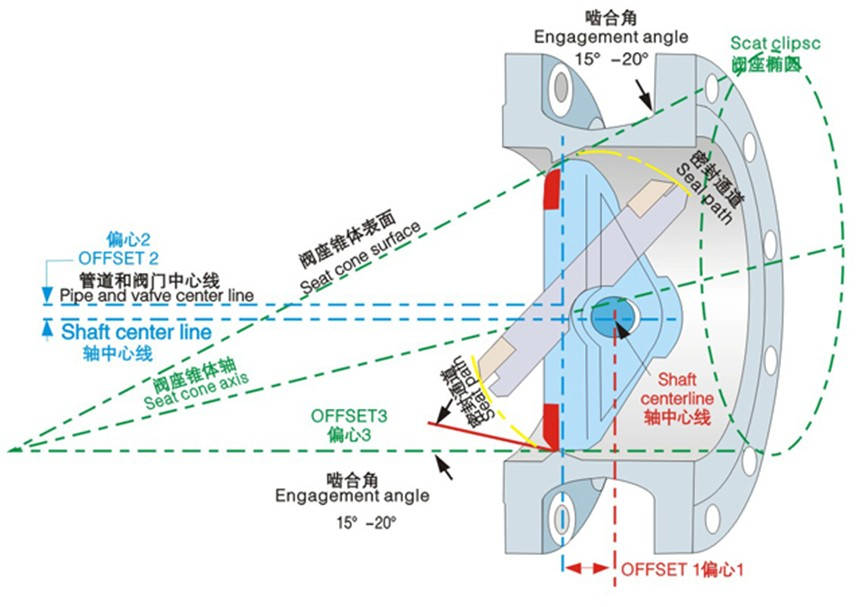

三重偏心几何形状：

偏心1  阀轴位于阀座轴后面，使得密封能够完全紧密环绕接触整个阀座。

偏心2  阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。

偏心3 阀座锥体轴偏离阀轴中心线，这样就可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。

使用寿命更长的无摩擦密封：

(1)作为标准配置，阀座采用Cr13合金或钨铬钴合金硬面。

(2)密封垫采用螺旋盘绕不锈钢/石墨，用于实现零泄漏。
(
3)关闭期间的扭矩产生阀座力，并均匀一致的作用在整个圆周周围。弹性密封弯曲并充满活力，保持了阀座的形状。压缩力沿着周长均匀作用，使得阀门能够实现双向紧密关闭密封的弹性使得阀门阀体和阀瓣能够接触或扩张，避免了由于温度波动而产生堵塞的危险。这种装置是能够自行调整对准。

美标凸耳式蝶阀,三偏心金属密封蝶阀结构图:
