本方法实用新型涉及一种阀门,具体涉及一种高精度调节阀
高精度调节阀的制作方法

本实用新型涉及一种阀门,具体涉及一种高精度调节阀。



背景技术:

自动调节阀是自控系统中常用的配件。在pid闭环控制系统中,需根据实时参数调整电磁阀的开度,现有电磁阀驱动部件一般采用电机或气缸,调节精度有限,切不存在调节反馈,电磁阀调节失灵时,不易及时发现,仅在闭环系统中进行参数的自适应调节,进入死循环,不利于故障的及时发现,不适用于控制精度需求较高的场合。



技术实现要素:

本实用新型要解决的技术问题是:克服现有技术的不足,提供一种高精度调节阀,为阀芯设置调节反馈,在调节精度不够时可自动修正,提高调节精度。

本实用新型为解决其技术问题所采用的技术方案为:

所述高精度调节阀,包括阀体、阀盖,阀体两侧设置与内腔相通的开口,阀体中设有阀芯,阀芯下端装有活塞,阀芯上端延伸出阀体顶端,所述阀芯通过伺服电缸驱动,所述阀盖上端面设为平面,阀芯顶部和阀盖上端面匹配设置位移检测件,阀芯顶部对应位移检测件固定定位片,位移检测件和伺服电缸均连接至控制器。

本实用新型通过伺服电缸调节阀芯的位置以调整阀门开度,并通过位移检测件进行检测验证,使用时,伺服电缸在调节好阀芯位置后停止动作,同时,由位移检测件检测阀芯顶部距离阀盖上端面的距离,以验证阀芯是否到位,如未到位,再次启动伺服电缸进行二次调整,直至位移检测件检测到阀芯到位停止伺服电缸动作,确保阀芯调整精度,为保证位移检测件测量精度,将阀盖的上端面设为平面。

优选地,所述位移检测件采用无线位移传感器,无线位移传感器固定在定位片上,无线位移传感器探头朝向阀盖上端面,定位片采用具有一定厚度

优选地,所述伺服电缸的供电回路中串联阀芯上限急停开关和阀芯下限急停开关,在阀芯上移或下移超限时切断伺服电缸的通电回路,保护阀门机械部件不受损。

优选地,所述阀芯下限急停开关固定在阀盖上端面或定位片上,阀芯顶部的定位片与阀盖上端面接触时,触发阀芯下限急停开关以切断伺服电缸供电回路,阀芯下限急停开关采用现售的行程开关或光电开关。

优选地,所述阀芯上限急停开关采用压力开关,阀芯上限急停开关固定在阀盖内壁朝向活塞上端面的一面,在阀芯上移位置达上限后,活塞上端面与阀盖内壁上端面接触,挤压压力开关,切断伺服电缸的供电回路,压力开关采用市面现售产品。

与现有技术相比,本实用新型具有以下有益效果:

本实用新型为阀芯设置调节反馈,在调节精度不够时可自动修正,提高调节精度。调节阀通过伺服电缸调节阀芯的位置以调整阀门开度,并通过位移检测件进行检测验证,使用时,伺服电缸在调节好阀芯位置后停止动作,同时,由位移检测件检测阀芯顶部距离阀盖上端面的距离,以验证阀芯是否到位,如未到位,再次启动伺服电缸进行二次调整,直至位移检测件检测到阀芯到位停止伺服电缸动作,确保阀芯调整精度。

附图说明

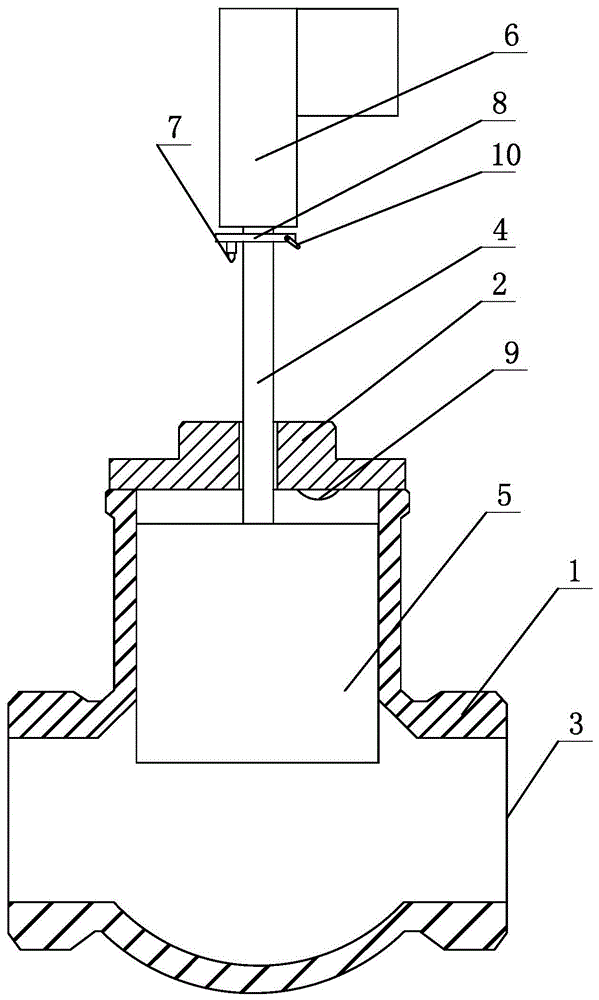

图1是实施例1结构图。

图中:1、阀体;2、阀盖;3、开口;4、阀芯;5、活塞;6、伺服电缸;7、位移检测件;8、定位片;9、阀芯下限急停开关;10、阀芯上限急停开关。

具体实施方式

下面结合附图对本实用新型实施例做进一步描述:

实施例1

如图1所示,本实施例所述高精度调节阀,包括阀体1、阀盖2,阀体1两侧设置与内腔相通的开口3,阀体1中设有阀芯4,阀芯4下端装有活塞5,阀芯4上端延伸出阀体1顶端,所述阀芯4通过伺服电缸6驱动,所述阀盖3上端面设为平面,阀芯5顶部和阀盖3上端面匹配设置位移检测件7,阀芯4顶部对应位移检测件7固定定位片8,位移检测件7和伺服电缸6均连接至控制器。

其中,位移检测件7采用无线位移传感器,无线位移传感器固定在定位片8上,无线位移传感器探头朝向阀盖2上端面,定位片8采用具有一定厚度的金属片或塑料片,与阀芯4顶部粘接或焊接在一起,连接牢固,确保位移传感器的测量精度,伺服电缸6活动端与定位片8也采用焊接或粘接的方式连接在一起;伺服电缸6的供电回路中串联阀芯上限急停开关10和阀芯下限急停开关9,在阀芯4上移或下移超限时切断伺服电缸6的通电回路,保护阀门机械部件不受损;阀芯下限急停开关9固定在阀盖2上端面或定位片8上,本实施例固定在定位片8上,阀芯4顶部的定位片8与阀盖2上端面接触时,触发阀芯下限急停开关9以切断伺服电缸6供电回路,阀芯下限急停开关9采用现售的行程开关或光电开关;阀芯上限急停开关10采用压力开关,阀芯上限急停开关10固定在阀盖2内壁朝向活塞5上端面的一面,在阀芯4上移位置达上限后,活塞5上端面与阀盖2内壁上端面接触,挤压压力开关,切断伺服电缸6的供电回路,压力开关采用市面现售产品。

本实用新型通过伺服电缸6调节阀芯4的位置以调整阀门开度,并通过位移检测件7进行检测验证,使用时,伺服电缸6在调节好阀芯4位置后停止动作,同时,由位移检测件7检测阀芯4顶部距离阀盖2上端面的距离,以验证阀芯4是否到位,如未到位,再次启动伺服电缸6进行二次调整,直至位移检测件7检测到阀芯4到位停止伺服电缸6动作,确保阀芯4调整精度,为保证位移检测件7测量精度,将阀盖2的上端面设为平面。

伺服电缸6采用市面现售产品,主要包括驱控器、伺服电机、同步带轮、丝杆和编码器,编码器用于识别丝杠行程,驱控器控制伺服电机的工作状态,即正反转,本实施例中,控制器与无线位移传感器和伺服电缸6的驱控器相连,其具体的连接方式已由本领域技术人员所掌握,不再提供具体的电路图。
