美标截止阀J40H/W
栏目：业界资讯 发布时间：2021-09-20
美标截止阀,ANSI美标截止阀适用于公称压力150LB-2500LB,工作温度-29～550的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
美标截止阀型号标准尺寸图
| 产品名称： | 美标截止阀 |
|
J40H/W |
|
|
手动,电动,气动 |
|
法兰,焊接 |
|
|
截止 |
|
硬密封 |
|
|
150LB-2500LB |
|
DN15-400 |
|
|
铸钢,锻钢,不锈钢等 |
|
承质品牌 |
美标截止阀J40H/W结构特点
1、产品的设计制造符合美国国家标准ANS1B16.34,美国BS1873等国外先进标准要求。
2、阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。
3、关闭件（闸瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。
4、阀座可为更换式阀座，可任意组合与关闭密封面材料的配对，以满足工况的要求，延长使用寿命。
5、大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆，并配有滚动轴承式采用撞击式手轮以减轻关闭力。
6、主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。

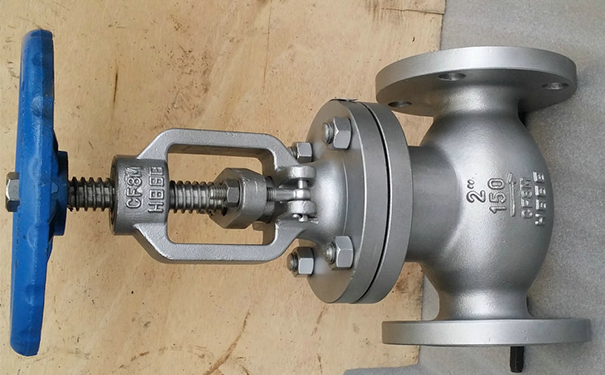

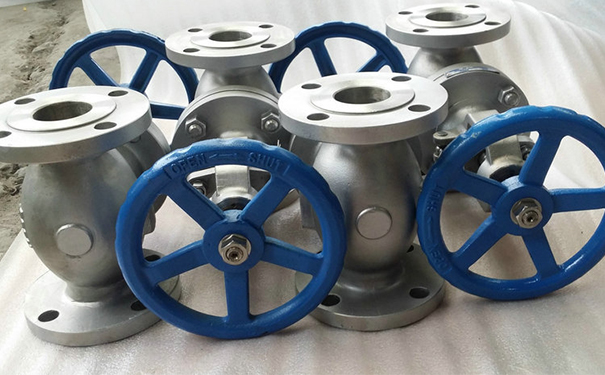

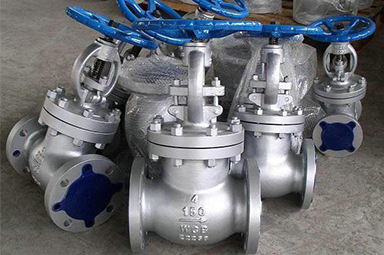

美标截止阀J40H/W实物图

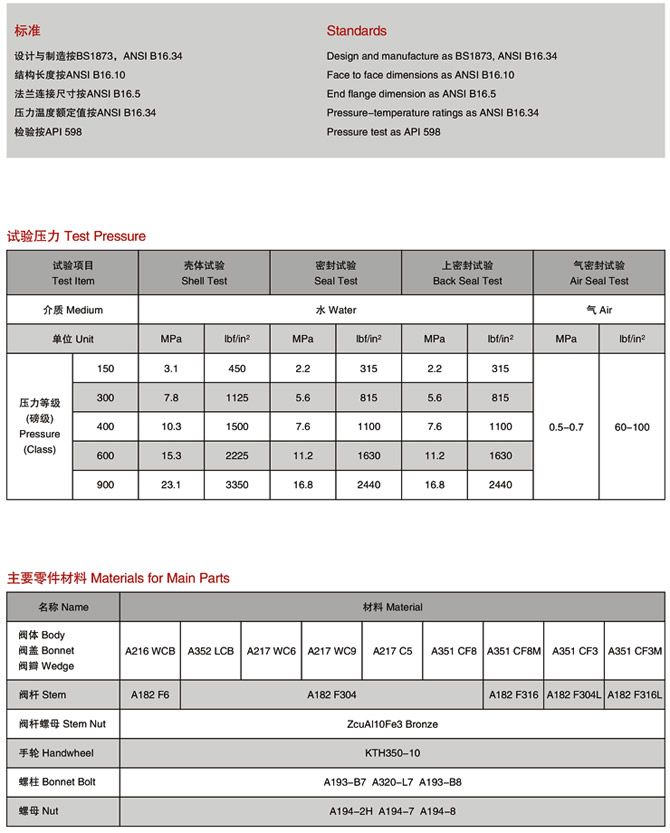

美标截止阀,ANSI美标截止阀设计标准
| 设计与制造 | 结构长度 | 法兰尺寸 | 对焊连接尺寸 | 压力-温度 | 试验-检验 |
| ANSI B16.34 BS1873 | ANSI B16.10 | ANSI B16.5 | ANSI B16.25 | ANSI B16.34 | API 598 |
美标截止阀,ANSI美标截止阀试验压力
| 公称压力PN(Lb) | 强度试验 | 气密封试验 | 气密封试验 | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 |
| 300 | 7.7 | 1110 | 5.7 | 815 | ||
| 600 | 15.3 | 2220 | 11.3 | 1630 | ||
| 900 | 23.0 | 3330 | 17.0 | 2445 | ||
| 1500 | 38.4 | 5560 | 28.2 | 4080 | ||
| 2500 | 64.0 | 9255 | 47.0 | 6790 | ||
美标截止阀,ANSI美标截止阀主要构件材料表
| 体、盖 | 阀杆 | 密封面 | 垫片（环） | 填料 | 工作温度 | 适用介质 |
| WCB | 2Cr13 |
13Cr STL 木体材料 尼龙 |
增强柔性石墨 13Cr/柔性石墨 1Cr13/Flexible SFB-2 08软钢 F304 F316 F304L F316L |
柔性石墨 增强柔性石墨 SFB/260 SFP/260 PTFE |
≤425 |
水 蒸汽 油品 |
| WC1 | 38CrMoAl 25Cr2MoV | ≤425 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| C5 C12 | ≤540 | |||||
| CF8 | F304 | ≤200 |
硝酸 醋酸 尿素 |
|||
| CF8M | F316 | |||||
| CF3 | F304L | |||||
| CF3M | F316L |

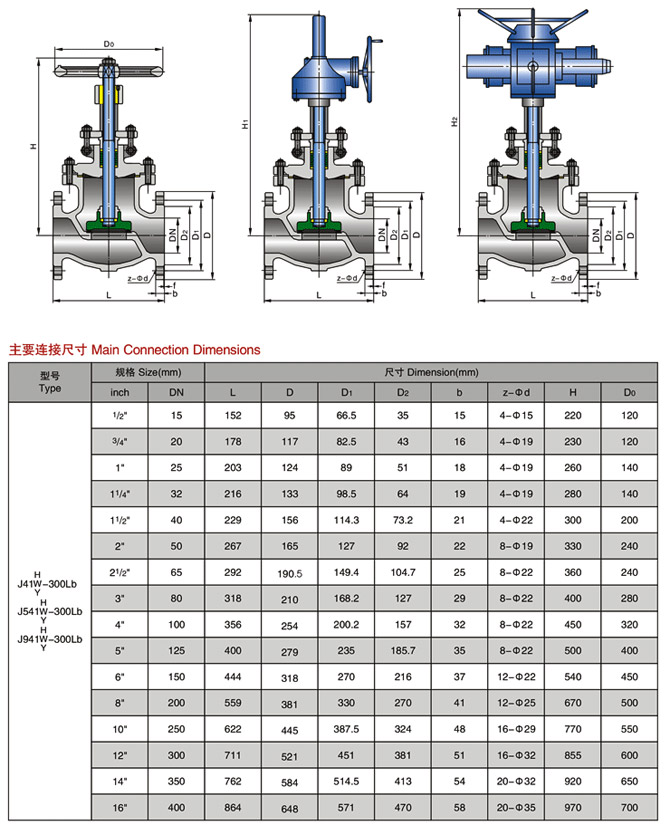

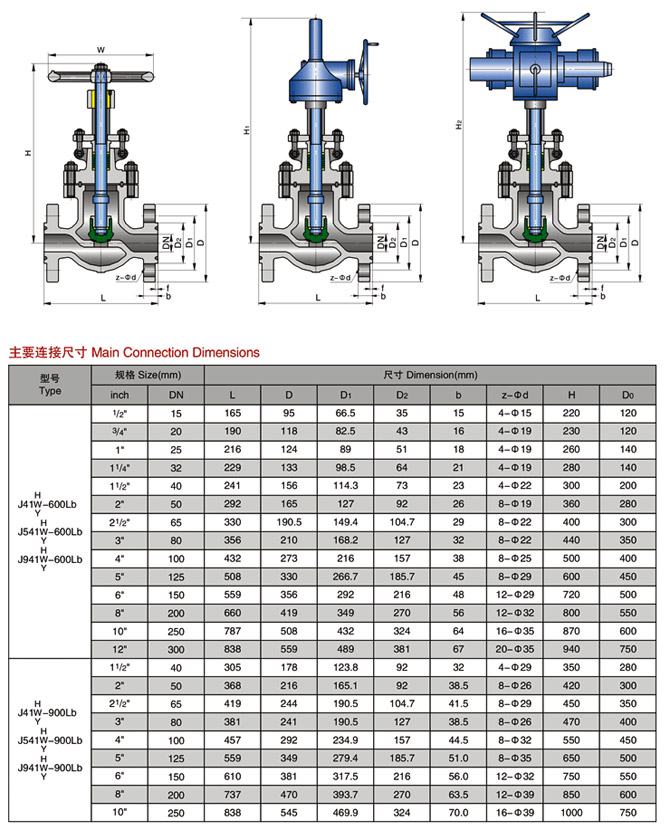

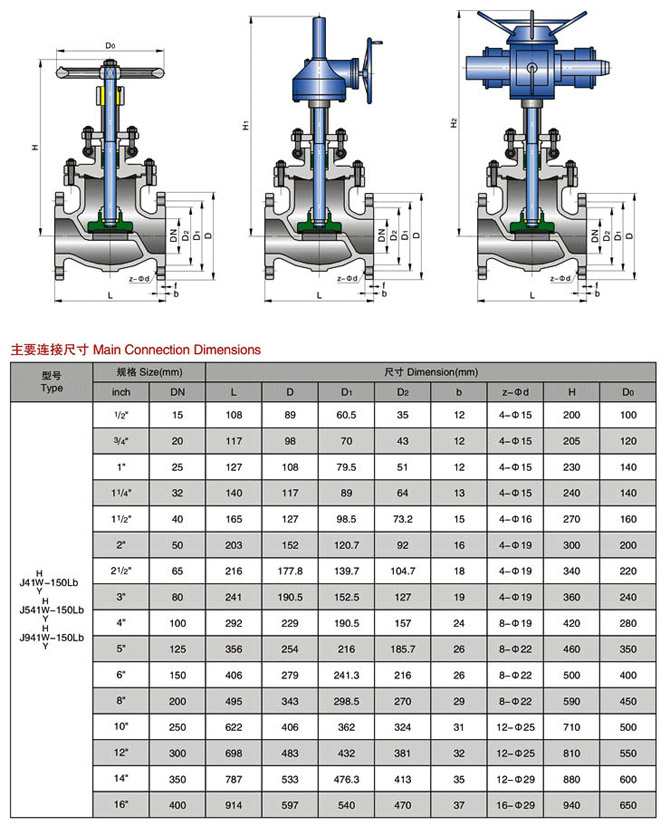

美标截止阀,ANSI美标截止阀结构图与尺寸表
|
声明：【美标截止阀J40H/W】规格型号、结构尺寸由上海承质阀门制造有限公司提供，如何选择适用的美标截止阀J40H/W产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
