波纹管截止阀CB/T3945-2002
栏目:公司动态 发布时间:2021-11-10
上海承质阀门是生产波纹管截止阀CB/T3945-2002厂家,可提供各种截止止回阀图片,规格型号,价格,尺寸,图纸。

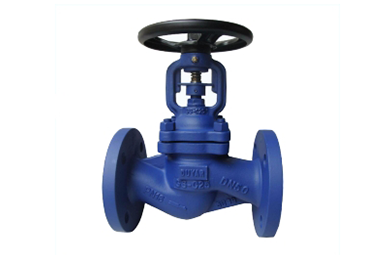

波纹管截止阀CB/T3945-2002
产品名称:船用波纹管截止阀/截止止回阀CB/T3945-2002
公称压力:PN10、16、25、40、64 、100,
型式:直通A、AS型,直角B、BS型
A型B型法兰连接尺寸GB/T569 AS型BS型法兰连接尺寸GB2501
公称通径:DN20-DN500、阀体:铸钢ZG230-450 阀盘:不锈钢SUS304,阀杆2R13 结构长度GB/T11698
上海承质阀门是生产波纹管截止阀CB/T3945-2002厂家,可提供各种截止止回阀图片,规格型号,价格,尺寸,图纸。

CB/T3945-2002船用波纹管截止阀CB/T3945-2002船用波纹管截止阀
截止阀又称截门阀,属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。按连接方式分为三种:法兰连接、丝扣连接、焊接连接。从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。

截止阀不同材质对比

波纹管截止阀与普通截止阀比较
1、 双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄漏,并符合国际密封标准。
2、没有流体损失,降低能源损失,提高工厂设备安全。
3、使用寿命长,减少维修次数,降低经营成本。
4、坚固耐用的波纹管密封设计,保证阀杆的零泄漏,提供无需维护的条件。
5、气体介质阀座采用PTFE软密封材料提高本阀的密封性。
6、耐高温≤425℃阀座采用锥面硬密封。达到气密性能零泄漏。 随着人工成本的不断上涨减轻劳动力是越来越多的企业所希望的,有这样的波纹管截止阀可以让工人开关更轻松产品使用的寿命更长密封性能更好的产品,有理由相信它的前景会越来越广阔。

电动型 电动截止阀的特点
1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。电动截止阀
3.紧密可靠,闸阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,闸阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

电动截止阀分类 按其通道位置可分为直通式,直角式。 工作原理 电动截止阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。闸阀开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
A、开启过程
1在关闭位置,阀体受阀杆的机械施压作用,紧压在阀座上。 2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。 3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。 4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
B、关闭过程
1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。 2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和闸板同时旋转90°。 3快要关闭时闸体已在与阀座无接触的情况下旋转了90°。 4手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

电动截止阀结构特点:
1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。
5、楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
6、密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。
7、阀门口径DN50以下的阀体、阀盖是模锻件、DN65以上的阀体、阀盖是铸钢件。
8、阀体与阀盖的连接形式各有不同、夹箍销轴式连接、法兰垫片连接和自密封螺纹连接。
9、阀座、阀瓣密封面均采用等离子喷焊或堆焊钴铬钨硬质合金,密封面硬度高、耐磨、抗擦伤、使用寿命长。
10、阀杆材料为渗氮钢、渗氮后的阀杆表面硬度高、耐磨、抗擦伤、同时防腐蚀、使用寿命长。

电动截止阀安装注意
1、安装阀门时注意介质的流向,严格按阀门流向箭头指示的方向安装。
2、阀门可安装的管道的任何位置、同时根据介质和介质的温度选择碳钢或合金钢的阀门。
3、电动截止阀尽量垂直安装,阀杆向上。
