日标铸钢闸阀
栏目:公司动态 发布时间:2021-11-02
上海承质阀门制造有限公司是生产日标法兰铸钢闸阀厂家,可提供各种闸阀规格型号,图片,价格,尺寸,图纸。

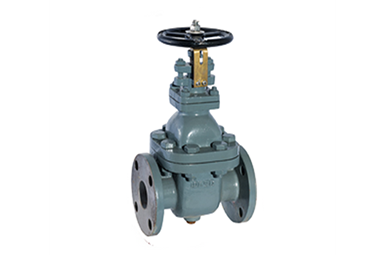

日标铸钢闸阀
型号:日标铸钢闸阀
CBM1092-81 CB/T4027-2005 10K50-10K500
阀体:铸钢,阀杆:不锈钢,密封:不锈钢
上海承质阀门制造有限公司是生产日标法兰铸钢闸阀厂家,可提供各种闸阀图片,价格,
规格型号,尺寸,图纸。

船用日标法兰铸钢闸阀JIS F7366工作原理

铸钢闸阀关闭时:密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀 (亦叫明杆闸阀)。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。 开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回 1/2-1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置来确定 。

船用日标法兰铸钢闸阀JIS F7366图纸与尺寸表

法兰铸钢闸阀JIS F7366

法兰铸钢闸阀JIS F7366

法兰铸钢闸阀JIS F7366

声明:
本文中所有文字、数据、图片均只适用于参考。需要查看更多的日标法兰铸钢闸阀性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请联系我们。
