船用不锈钢三通球阀

产品名称:船用不锈钢三通球阀
产品型号:Q45F
公称通径:DN15~300
公称压力:1.6~4.0Mpa
上海承质阀门是生产船用不锈钢三通球阀厂家,可提供各种球阀规格型号,图片,价格,尺寸,图纸。
产品咨询热线:18717746989
船用不锈钢三通球阀船用不锈钢三通球阀
三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

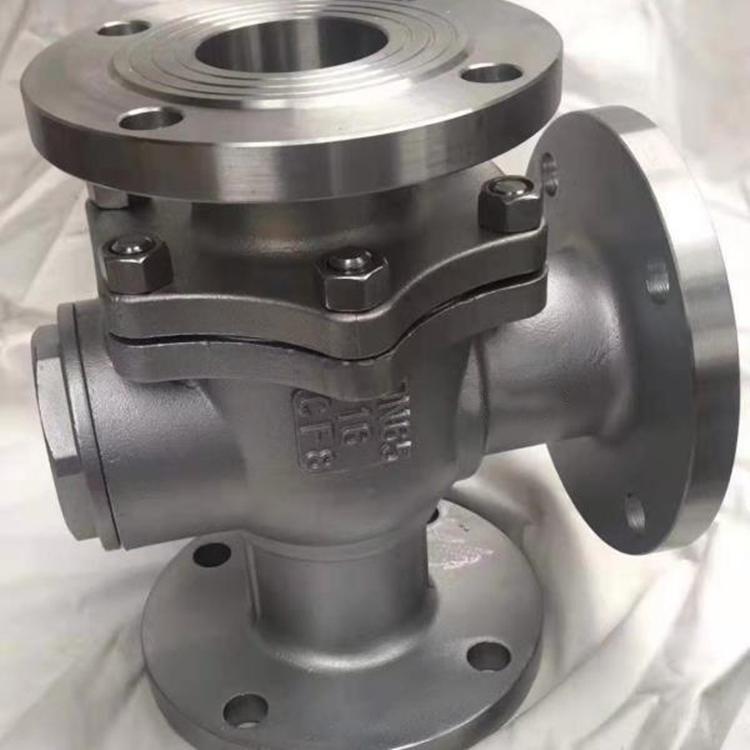

不锈钢三通球阀实物图

不锈钢三通球阀实物图不锈钢三通球阀实物图

不锈钢三通球阀原理

三通球阀和法兰闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀,三片式球阀,是被广泛采用的一种新型阀门,本类阀门在管道中一般应当水平安装 。

不锈钢三通球阀概述

Q45F~T型两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
2、三通球阀造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

不锈钢三通球阀性能参数

公称压力
PN(MPa)

试验压力

壳体

高压液密封

低压液密封

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.0

2.2

适用工况

适用介质

水、油品、气等非腐蚀介质和酸碱腐蚀介质

适用温度

-28~350℃

应用规范

连接法兰

JB79-59 GB9113、
HG20592-97、 ANSI B16.5

检验试验

JB/T 9092-99 、API598

不锈钢三通球阀主要构件材料表

零件名称

材质

GB

ASTM

阀体、阀盖

WCB

A216-WCB

密封圈

PTFE、对位聚苯

PTFE、对位聚苯

球体

1Cr18Ni9Ti

SS 304

阀座、阀杆

2Cr13

A246-416

双头螺栓

35CrMoA

A193-B7

L型美标连接尺寸和外形 150Lb



公称通径 DN

尺寸(mm)

(in)

(mm)

L

D

D1

D2



f

Z-φd

H

LO

1/2

15

140

89

60.5

35

10

1.6

4-φ15

55

130

3/4

20

165

98

70

43

11

1.6

4-φ15

55

130

1

25

165

108

79.5

51

12

1.6

4-φ15

70

140

11/4

32

220

117

79

64

13

1.6

4-φ15

75

180

11/2

40

250

127

98.5

73

15

1.6

4-φ15

90

220

21/2

50

260

152

120.5

92

16

1.6

4-φ19

104

260

2

65

320

178

139.5

105

18

1.6

4-φ19

153

350

3

80

320

190

152.5

127

19

1.6

4-φ19

187

400

4

100

370

229

190.5

157

24

1.6

8-φ19

206

500

5

125

510

254

216

186

24

1.6

8-φ22

252

600

6

150

510

279

241.5

216

26

1.6

8-φ22

244

1000

8

200

580

373

298.5

270

29

1.6

8-φ22

283

1300

10

250

670

406

362

324

31

1.6

12-φ25

345

1600

12

300

720

483

432

381

32

1.6

12-φ25

420

2100
