船用DIN型支管减压阀

产品名称:船用DIN型支管减压阀
公称通径:DN15~50
公称压力:1.6~2.5Mpa
上海承质阀门是生产船用中心型液控蝶阀CB/T4333-2013厂家,可提供各种蝶阀规格型号,图片,价格,尺寸,图纸。
产品咨询热线:18717746989

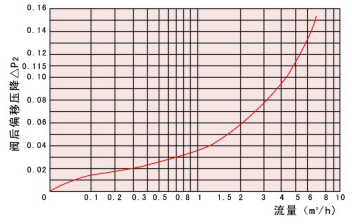

船用DIN型支管减压阀流量曲线图:



船用DIN型支管减压阀主要技术参数:

类型

型号

公称压力PN(MPa)

公称通径DN(MPa)

连接形式

阀体材料

出口压力(MPa)

工作℃

支管减压阀

YZ11X-16T(黄铜)
YZ11X-25T(黄铜)

1.6;2.5

15~50mm

内螺纹

黄铜

0.05~0.6(可调)

80

YZ11X-16P(不锈钢)
YZ11X-25P(不锈钢)

不锈钢

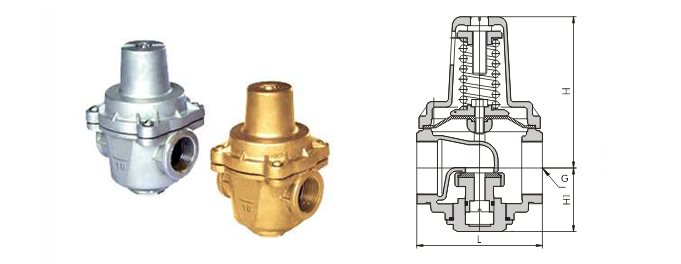

船用DIN型支管减压阀主要尺寸:



公称通径DN(MPa)

尺寸(MM)

重量(Kg)

MM

in

A

B

C

φG

15

1/2

31

60

76.5

59

1.2

20

3/4

31

75

76.5

73

1.2

25

1

36

88

85

81

1.4

32

11/4

42

93

98

81

1.5

40

11/2

45

98

102

85

2

50

2

54

130

117

98

2.65


声明:
本文中所有文字、数据、图片均只适用于参考。需要查看更多的船用DIN型支管减压阀性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请联系我们。

· 电话:18717746989
· 邮箱:sales@shczvalve.com

承质订货须知:
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号,请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会为您审核与分析。我们可以为您提供解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域,为您提供船用阀门知识、服务、技术顾问。
